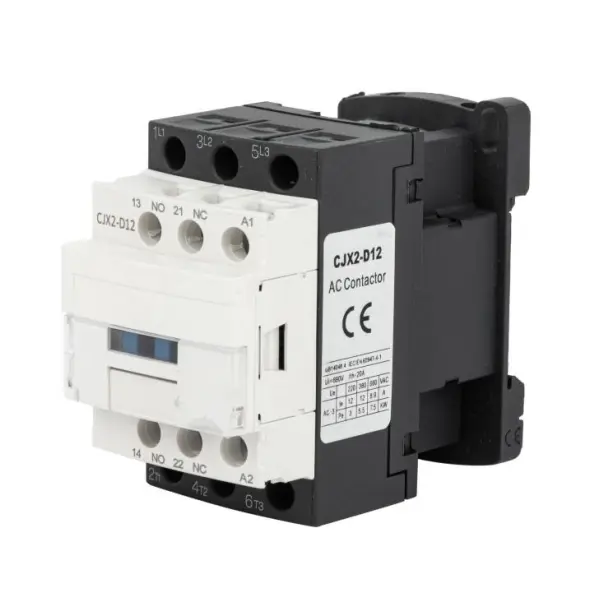

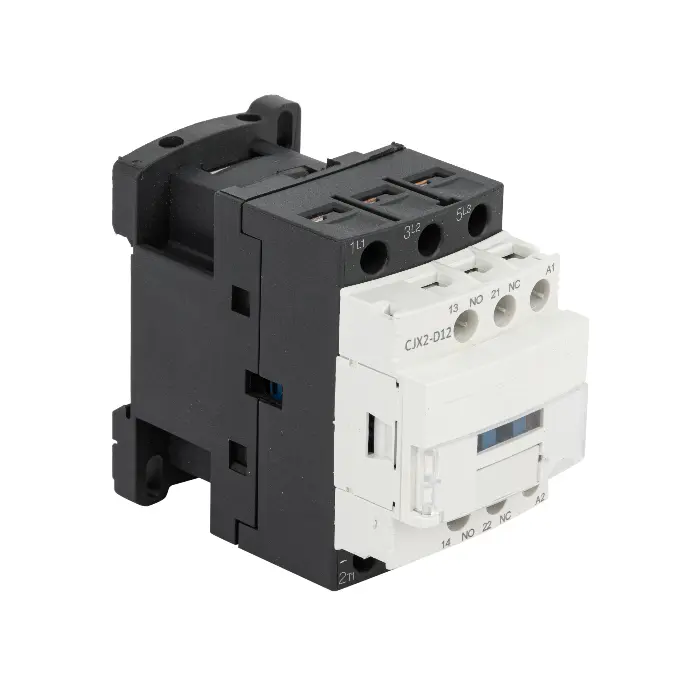

D Kontaktor

Model:LC1-D Series

Shanghai DADA Electric er en pålitelig produsent og vi har våre egne merker, CDADA. Vår D-kontaktor (LC1-D-serien) er IEC 60947-4-1-sertifisert, 3P/4P, opptil 620A, AC-3/AC-4-klassifisert. Brede spolespenningsalternativer. Vi anbefaler dette produktet for motorstyring og industriell automasjon, kontakt oss for et tilbud.

Send forespørsel

produktbeskrivelse

Konstruer pålitelig motorkontroll og strømsvitsjing med CDADA LC1-D Series D-kontaktoren, en høyytelses AC-kontaktor designet av Shanghai DADA Electric CO.,LTD for å oppfylle IEC/EN 60947-4-1-standardene. Bygget for industrielle, kommersielle og infrastrukturapplikasjoner, støtter LC1-D-serien 3-polet eller 4-polet konfigurasjon med nominelle strømmer fra 9A til 95A (opptil 620A i kraftige varianter) og kontrollerer 3-fase ekorn-burmotorer opp til 45kW – 4158 V (ved 3 duty).

Utstyrt med standard 1NO+1NC hjelpekontakter, integreres den sømløst med termiske overbelastningsreleer for full motorbeskyttelse. Med AC- eller DC-spolealternativer (24V–600V), AC-3- og AC-4-brukskategorier og en robust design vurdert for 690V-isolasjon, leverer CDADA D-kontaktoren pålitelig ytelse i hyppige start-stopp-sykluser, transportørsystemer, pumper, kompressorer og HVAC-enheter – selv i krevende temperaturer og ambient temperaturer opp til 2000m høyde.

D Contactor

Nøkkelspesifikasjoner

Serie: D Kontaktor

Merke: CDADA | Produsent: Shanghai DADA Electric CO.,LTD

Standard: IEC/EN 60947-4-1

Sertifisering: CE

Poler: 3P eller 4P (valgbart)

Nominell driftsstrøm (AC-3): 9A – 95A (opptil 620A i utvidet rekkevidde)

Motorkraftkontroll (AC-3):

380/415V: 4kW – 45kW

660/690V: opptil 45kW

Brukskategorier: AC-3 (ekorn-burmotorer), AC-4 (plugging og inching)

Nominell isolasjonsspenning: 690V AC

Omgivelsestemperatur: –5°C til +40°C

Høyde: ≤ 2000m

Montering: Vertikalt plan ±5°, Monteringskategori III

Hjelpekontakter: 1NO + 1NC (standard på alle modeller)

Spolealternativer:

AC-spoler: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

DC-spoler: 24V, 36V, 48V, 110V, 220V

Teknisk datablad

Varer		Modell	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Stang			3/4	3/4	3/4	3/4	3/4
Hjelpekontakt			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Nominell konvensjonell varmestrøm (A) AC-1			20	20	30	40	50
Vurdert operasjonell strøm (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Nominell isolasjonsspenning (V AC)			690	690	690	690	690
Kraften til kontrollert 3-fase burmotor (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC-spole (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC-spole(V)			24，36，48，110，220

Varer		Modell	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Stang			3/4	3/4	3/4	3/4	3/4
Hjelpekrets Cat: AC-15, Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Nominell konvensjonell varmestrøm (A) AC-1			60	80	80	110	110
Vurdert operasjonell strøm (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Nominell isolasjonsspenning (V AC)			690	690	690	690	690
Kraften til kontrollert 3-fase burmotor (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC-spole (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC-spole(V)			24，36，48，110，220

Varer			Modell		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Stang					3		3		3		3/4		3/4
Nominell konvensjonell varmestrøm (A) AC-1					200		200		200		275		280
Vurdert operasjonell strøm (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Nominell isolasjonsspenning (V AC)					690		690		690		690		690
Kraften til kontrollert 3-fase burmotor (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC-spole (V)					110，127，220，240，380，415，440，480，500，600
Varer				Modell		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Stang						3/4		3/4		3/4		3/4
Nominell konvensjonell varmestrøm (A) AC-1						360		430		580		850
Vurdert operasjonell strøm (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Nominell isolasjonsspenning (V AC)						690		690		690		690
Strøm til kontrollert 3-fase burmotor (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC-spole (V)						110, 127，220，240，380，415，440，480，500，600

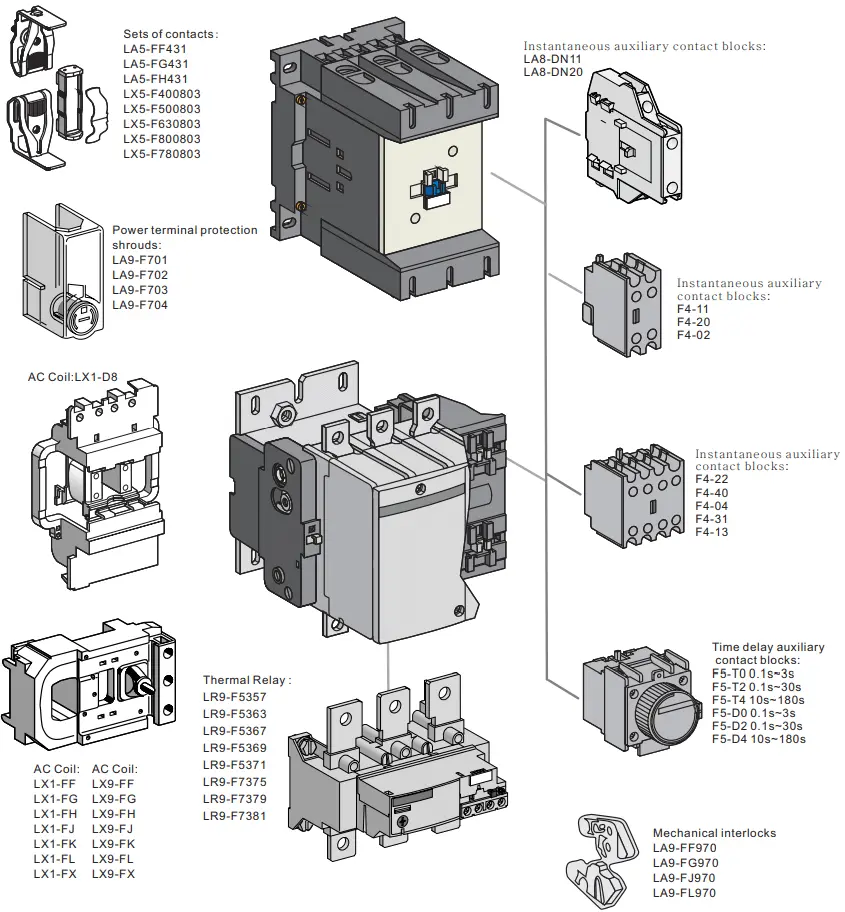

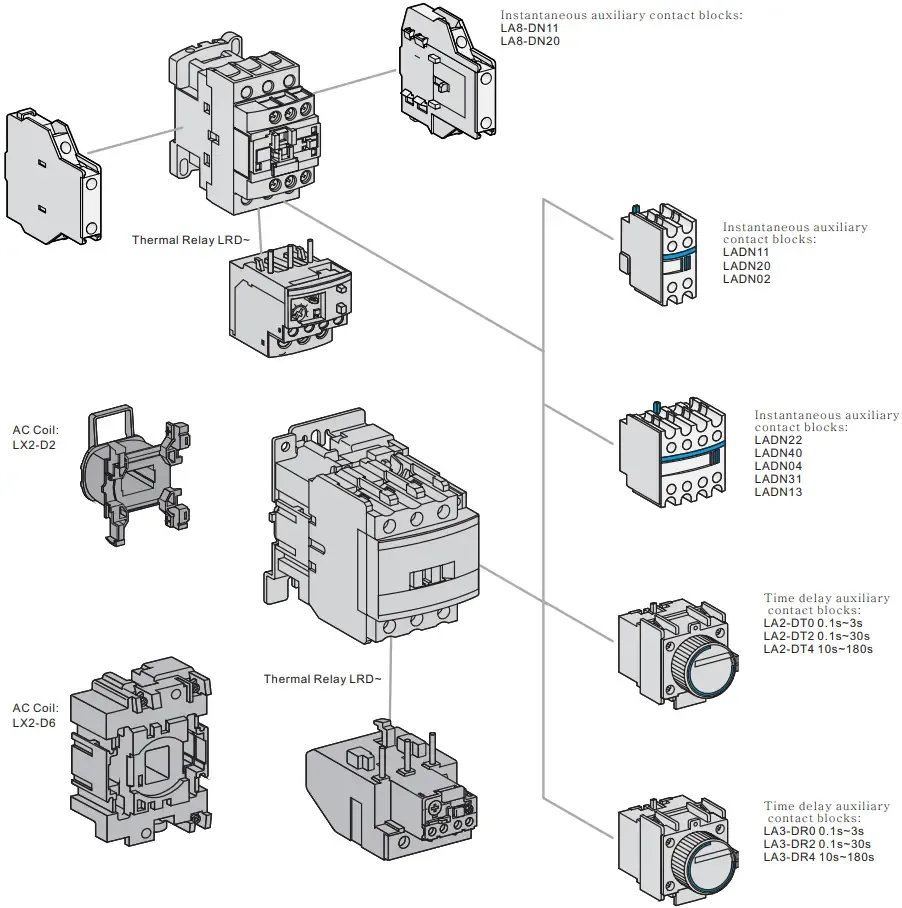

Tilbehør

D Contactor

Hvorfor velge CDADA D-kontaktor?

★ Ekte IEC-samsvar

Designet og testet i henhold til IEC/EN 60947-4-1 – noe som sikrer global aksept og interoperabilitet.

★ Full motorkontrollløsning

Par med CDADA termiske overbelastningsreleer for komplette motorstartersammenstillinger – overbelastning + kortslutning + isolasjon.

★ Bred spenningsfleksibilitet

Velg mellom 13 AC- og 5 DC-spolespenninger – ideell for globale prosjekter eller paneler med blandet spenning.

★ Robust for Heavy Duty

Støtter AC-4-drift (hyppig reversering/plugging) – perfekt for kraner, heiser og transportører.

★ Plug-and-Play-integrasjon

Standard 1NO+1NC hjelpekontakter muliggjør enkel forrigling, signalering eller PLS-tilbakemelding.

★ Industriell pålitelighet

Testet for høy elektrisk utholdenhet, lav kontaktmotstand og stabil lysbueundertrykkelse – minimerer nedetid.

★ Våre viktigste fordeler er: 1) Fullstendige internasjonale sertifiseringer, 2) Sterk OEM/ODM-kapasitet, 3) Høyt kostnads-ytelsesforhold, 4) Pålitelig produksjonskapasitet i stor skala, 5) Omfattende eksporterfaring.

D Contactor

★ Produktene våre eksporteres med suksess til Sørøst-Asia, Midtøsten, Sør-Amerika, Afrika, Europa og CIS-land, med et sterkt fokus på belte- og veimarkeder.

D Contactor

Typiske applikasjoner

D Contactor Motorstartere: Pumper, vifter, kompressorer, miksere

D Contactor HVAC-systemer: Kjøle- og viftekontroll

D Contactor Industriell automatisering: Transportbånd, pakkemaskiner

D Contactor Bygningsledelse: Heiskontroll, belysningsbanker

D Contactor Energi og vann: Avløpsvannbehandling, vanningssystemer

Ofte stilte spørsmål

Q1: Hva betyr "D-kontaktor"?

A1: "D" refererer til seriebetegnelsen (LC1-D) som brukes globalt for denne modulære, standardiserte AC-kontaktorplattformen. Det er ikke en teknisk klassifisering – men anerkjent innen panelbygging for sin kompatibilitet med tilbehør som overbelastningsreleer og mekaniske forriglinger.

Q2: Hva er forskjellen mellom AC-3 og AC-4 plikt?

A2:

● AC-3: Normal start/stopping av squirrel-cage-motorer (f.eks. pumper, vifter). Lavere stress.

● AC-4: Hyppig plugging, inching eller reversering (f.eks. kraner, taljer). Høyere elektrisk spenning → krever mer robuste kontakter. → CDADA LC1-D er vurdert for begge, noe som gjør den allsidig.

Q3: Kan jeg bruke denne kontaktoren uten et overbelastningsrelé?

A3: Anbefales ikke for motorbelastninger. Kontaktoren bytter kun strøm – den beskytter ikke mot overbelastning. Par alltid med et termisk eller elektronisk overbelastningsrelé for motorsikkerhet.

Q4: Er 4-polet versjoner tilgjengelig?

A4: Ja! Alle LC1-D-modeller støtter 3P- eller 4P-konfigurasjoner – ideell for nøytral-svitsjeapplikasjoner eller 4-ledersystemer.

Q5: Hvorfor velge CDADA fremfor andre D-serie kontaktorer?

A5: CDADA tilbyr:

● Ekte IEC 60947-4-1 samsvar med testrapporter

● Større spolespenningsområde (inkludert 415V, 480V, 600V for eksport)

● Konsekvent kvalitet med kontakter i sølvlegering og buesnner

● OEM-vennlig prissetting og rask prøvebehandling

● Globale sertifiseringer (CE) og engelsk dokumentasjon
