Reststrømbryter Fabrikkdirekte pris

CDADAble etablert i 2004, selv om vår opprinnelse går tilbake til 1980-tallet. Ved å trekke på flere tiår med spesialisert ekspertise, har vi utviklet oss til en moden og profesjonell produsent og leverandør av Residual Current Breakers. Vi inviterer deg til å samarbeide med oss ​​for å dra nytte av pålitelige tekniske støttetjenester og priser direkte fra fabrikk.

Hva er en Residual Current Circuit Breaker (RCCB)?

En RCCB er en spesialisert elektrisk sikkerhetsenhet designet for å koble fra en krets når den oppdager en strømubalanse mellom strømførende (fase) og nullledere. Denne ubalansen, kjent som reststrøm eller lekkasjestrøm, indikerer at elektrisitet flyter gjennom en utilsiktet bane – potensielt gjennom en menneskekropp eller forringet isolasjon.

I motsetning til enMCBellerMCCB, en RCCB gir ikke overbelastnings- eller kortslutningsbeskyttelse alene (med mindre den er kombinert med dem i en RCBO). Dens eneste formål er livssikkerhet og brannforebygging. Den opererer basert på Kirchhoffs strømlov, der summen av strømmer som kommer inn i et veikryss må være lik summen av strømmer som forlater det. Hvis "inn" og "ut"-strømmene avviker med mer enn enhetens følsomhet (f.eks. 30mA), utløses RCCB.

Typer og klassifikasjoner

Vår produksjonsportefølje dekker et bredt spekter av RCCB-typer som passer til forskjellige elektriske miljøer, fra enfasede boliger til komplekse trefasede industrielle nett.

Kjernefunksjoner og intelligent beskyttelse

Hjertet i RCCB'en vår er Zero-Sequence Current Transformer (Toroid). Denne komponenten overvåker kontinuerlig magnetfeltet som genereres av strømmen.

Lekkasjedeteksjon: Under normale forhold kansellerer de magnetiske feltene til den aktive og nøytrale strømmen hverandre. Hvis det oppstår en lekkasjevei til jord (f.eks. en person berører en strømførende ledning), er balansen brutt.

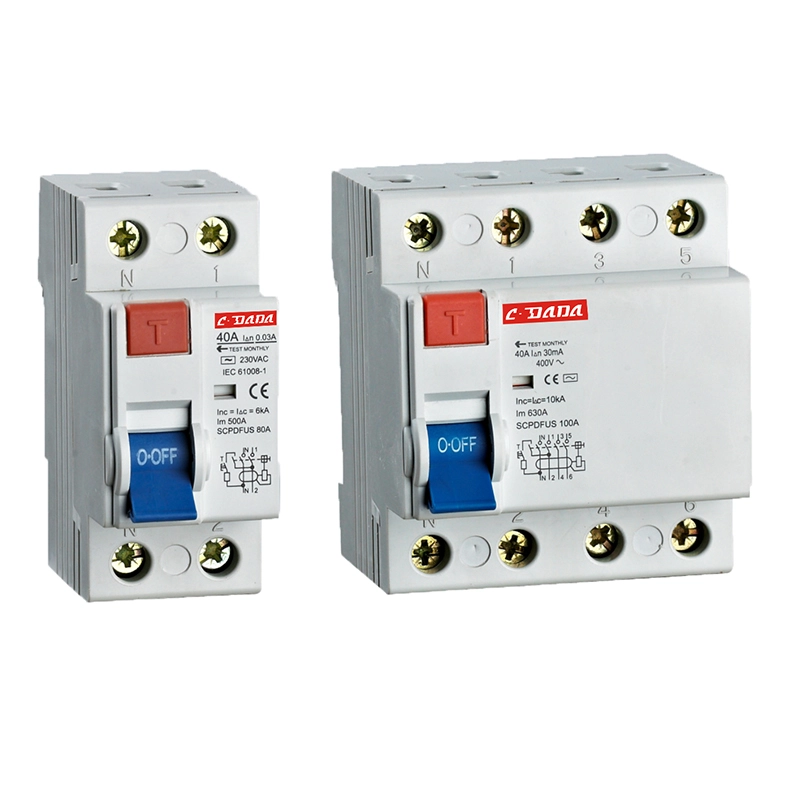

Rask frakobling: Transformatoren oppdager denne "rest"-fluksen og induserer en spenning i sekundærviklingen. Dette signalet forsterkes (i elektroniske typer) eller aktiverer direkte et følsomt relé (i elektromagnetiske typer), noe som får den mekaniske låsen til å frigjøre og åpne kontaktene.

Sensitivitetsvurderinger:

Høy følsomhet (10mA - 30mA): For beskyttelse mot direkte kontakt (menneskelig sikkerhet). Obligatorisk for bad, stikkontakter og utendørs kretsløp.

Middels følsomhet (100mA - 300mA): For indirekte kontaktbeskyttelse og brannforebygging. Brukes i hovedfordelingstavler for å beskytte kabler mot isolasjonsfeil.

Primære applikasjoner og brukstilfeller

Boligsikkerhet: Obligatorisk installasjon på bad, kjøkken og utendørs uttak for å forhindre dødelige støt fra apparater som hårføner eller elektroverktøy.

Industrielle maskiner: Beskytter operatører mot elektrisk støt ved håndtering av metallbelagt utstyr eller bærbart verktøy.

Helsetjenester: Sikre pasientsikkerhet på sykehus der selv mindre lekkasjestrømmer kan være dødelige (ved bruk av type B eller spesialiserte medisinske IT-systemer).

Fornybar energi: Beskytter likestrøms- og vekselstrømsidene av solcelleanlegg og el-ladestasjoner mot jordfeil.

Presisjonsproduksjon: Fra råmateriale til ferdig produkt

Vår produksjonsprosess er en symfoni av presisjonsmagnetikk og maskinteknikk.

1. Hovedråvarer:

Zero-Sequence Transformer Core: Laget av høypermeabilitet permalloy (nikkel-jern-legering) eller nanokrystallinske strimler. Dette materialet er avgjørende for å oppdage små lekkasjestrømmer uten metning.

Triprelé/solenoid: Et svært følsomt polarisert relé som konverterer det elektriske signalet fra transformatoren til mekanisk bevegelse.

Bolig: flammehemmende polykarbonat (PC) eller nylon (PA66), designet for å være ikke-ledende og slagfast.

Kontakter: Sølv-kadmium-oksid (AgCdO) eller Silver-Nikkel (AgNi) for pålitelig veksling og lav motstand.

2. Arbeidsflyt for produksjon og prosessering:

Toroidvikling: Presisjonstransformatorkjernen er viklet med tusenvis av svinger med ultrafin kobbertråd. Dette må gjøres med ekstrem forsiktighet for å unngå å kortslutte svingene.

Kjerneinnkapsling: Den magnetiske kjernen er innkapslet i epoksyharpiks for å beskytte den mot vibrasjoner og fuktighet, noe som sikrer langsiktig stabilitet.

Forsamling: Toroiden er plassert rundt lederbanen (eller lederne passerer gjennom den). Utløsermekanismen er koblet til hovedkontaktlåsen.

Kalibrering (sensitivitetsinnstilling): Dette er det mest kritiske trinnet. Vi bruker presisjonsstrømkilder for å injisere en lekkasjestrøm (f.eks. 30mA). Utløserspolen justeres mekanisk til den aktiveres nøyaktig ved terskelen.

Streng kvalitetskontroll og teststandarder

Vi overholder IEC/EN 62423 og IEC/EN 61008 standarder. Testregimet vårt er utformet for å sikre at enheten utløses bare når den skal, og alltid når den må.

Standard testelementer og fabrikkinspeksjonskriterier:

Vår produksjonsevne: linje, utstyr og team

Vårt anlegg er utstyrt for å håndtere den delikate naturen til magnetiske sensorkomponenter.

Produksjonslinje: Vi bruker automatiserte toroidformede viklingsmaskiner som sikrer konsekvent svingtelling og spenning, noe som er avgjørende for nøyaktig strømføling.

Avansert utstyr:

Presisjons lekkasjestrømkalibratorer: Instrumenter med høy nøyaktighet som er i stand til å generere lekkasjestrømmer med en oppløsning på 0,1mA for finjustering av turinnstillinger.

Magnetiske skjermingskamre: Brukes under montering for å forhindre at eksterne magnetiske felt forstyrrer den sensitive kalibreringsprosessen.

Automatiske testbenker: 100 % av enhetene gjennomgår en funksjonstest før pakking.

Ekspertteam:

Magnetiske ingeniører: Spesialister på å designe geometrien til nullsekvenstransformatoren for å maksimere følsomheten.

Kalibreringsteknikere: Høyt trent personale som manuelt bekrefter turterskelene for sensitive modeller.

Kvalitetssikring: Dedikert til å analysere feilmoduser og sikre påliteligheten til utløsningsmekanismen.

Velg våre Reststrømbrytere. Vi produserer ikke bare brytere; vi konstruerer tryggheten som kommer av å vite at kretsen din passer på ryggen din.
