Hva er en jordlekkasjebryter (CBR)?

AnJordlekkasjebryter (CBR), også kjent somJordlekkasjebryter med integrert overstrømsbeskyttelse (CBR) i henhold til IEC 60947-2 vedlegg B, er en sofistikert lavspenningsbeskyttelsesenhet som kombinererreststrøm (jordlekkasje) beskyttelse medoverbelastnings- og kortslutningsbeskyttelse i en enkelt støpt kasseenhet. Fungerer med merkespenninger opp til415V AC (50/60Hz) med gjeldende karakterer fra16A til 800A, CBR-er fungerer som omfattende beskyttelsesenheter for industrielle, kommersielle og kritiske infrastrukturapplikasjoner.

I motsetning til frittståendeReststrømbrytere (RCCBer)som kun gir beskyttelse mot jordfeil, CBR-er integrerer:

Termisk-magnetisk eller elektronisk overstrømsbeskyttelse (L-S-I-kurver)

Reststrømdeteksjon (10mA til 1000mA følsomhet)

Kortslutningsbrytende kapasitet opptil 85kA

Denne integrasjonen eliminerer behovet for separate MCB/RCCB-kombinasjoner, reduserer installasjonsplassen og forbedrer koordinasjonspåliteligheten.

Produktkategorier og konfigurasjoner

Klassifikasjon	Type	Nåværende rekkevidde	Nøkkelegenskaper
Gjenværende strømtype	Type AC	16A – 800A	Detekterer kun sinusformete AC-reststrømmer, generelle applikasjoner
Gjenværende strømtype	Type A	16A – 800A	Oppdager AC + pulserende DC (likrettet AC), moderne elektroniske belastninger
Følsomhet (IΔn)	Høy følsomhet	10mA – 30mA	Personellbeskyttelse, medisinske steder, våtrom
	Middels følsomhet	100mA – 300mA	Brannvern, generell industri
	Lav følsomhet	500mA – 1000mA	Brannforebygging i høylekkasjeinstallasjoner, selektiv beskyttelse
Tidsforsinkelse	Øyeblikkelig	Alle vurderinger	Generell bruk, <40ms ved 5×IΔn
Tidsforsinkelse	Selektiv (S-type)	100mA – 1000mA	Forsinket tripping (130-500ms ved 1×IΔn), oppstrøms diskriminering
Polkonfigurasjon	4-polet	16A – 800A	Trefase + nøytral, justerbar nøytral beskyttelse (50-100%)
Montering	Fikset	16A – 800A	Direkte samleskinnetilkobling, kostnadseffektiv

Bruddkapasitetskarakterer:

Standard (N): 25kA – 36kA (distribusjonsnettverk)

Høy (S): 50kA – 70kA (industrielt strømnett)

Ultrahøy (H): 85kA (Strøminfrastruktur)

Kjernefunksjoner og beskyttelsesfunksjoner

Integrerte beskyttelsesfunksjoner

Funksjon	Deteksjonsprinsipp	Tekniske parametere
Overbelastningsbeskyttelse (L)	Bimetallisk termisk ekspansjon eller elektronisk RMS-føling	0,8 – 1,0 × i innstilling, invers tidskurve, ±10 % nøyaktighet
Kortslutningsforsinkelse (S)	Elektronisk timing eller magnetisk forsinkelse	2-10 × In, 0,1s – 0,5s forsinkelse, selektiv koordinering
Øyeblikkelig tur (I)	Magnetisk solenoid eller elektronisk øyeblikkelig	5-20 × In, <20ms drift, strømbegrensning
Jordlekkasje (G/Δ)	Core Balance Current Transformer (CBCT)	10mA – 1000mA IΔn, ±10 % følsomhetsnøyaktighet
Jordfeil (GF)	Vektorsumstrømsføling	20–100 % av In, 0,1s–1,0s forsinkelse, kjernebalansemetode
Selvovervåking	Kontroll av intern kretsintegritet	Kontinuerlig CBCT og tripcoil overvåking, feilalarmutgang

Teknologi for gjenværende strømdeteksjon

DeCore Balance Current Transformer (CBCT) ellerToroidal transformator utgjør hjertet av jordlekkasjebeskyttelse:

Normal drift: Alle strømførende ledere (fase + nøytral) går gjennom den toroidale kjernen. Balanserte strømmer genererer motsatte magnetiske felt som kansellerer til null nettoflux - ingen sekundærstrøm indusert.

Feiltilstand: Når lekkasjestrøm flyter til jord (gjennom isolasjonssvikt eller menneskelig kontakt), skaper strømubalansen gjenværende magnetisk fluks i den toroidale kjernen. Denne fluksen induserer spenning i sekundærviklingen, og gir energi til et følsomt relé eller elektronisk utløsningskrets.

Turegenskaper i henhold til IEC 61008/61009:

1 × IΔn: Trip ≤ 300ms (øyeblikkelig), ≤ 500ms (selektiv S-type)

2 × IΔn: Tur ≤ 150 ms (øyeblikkelig), ≤ 200 ms (S-type)

5 × IΔn: Tur ≤ 40 ms (øyeblikkelig), ≤ 150 ms (S-type)

Applikasjonsmiljøer og brukstilfeller

Industrisektoren	Spesifikk applikasjon	Typiske spesifikasjoner
Datasentre	Hovedfordeling, UPS bypass, buss-koblingsbeskyttelse	250A-500A, Type A, 300mA S-type selektiv, 70kA Icu, kommunikasjonsaktivert
Helsetjenester	Sykehus hoveddistribusjon, medisinske IT-systemer, operasjonsstuer	100A-400A, Type A, 10mA/30mA høy følsomhet, isolasjonsovervåking
Produksjonsanlegg	Motorkontrollsentraler, sveiseutstyr, frekvensomformere	160A-500A, Type B (for VFD-er), 300mA, 50kA Icu, elektronisk tur
Næringsbygg	Høyhus distribusjon, kjøpesentre, flyplasser	125A-400A, Type A, 100mA/300mA, 36kA Icu
Olje og gass / Marine	Offshoreplattformer, borerigger, skipskraftsystemer	250A-500A, Type A, 500mA, tropisk (T2), korrosjonsbestandig

Arbeidsflyt for produksjon og produksjon

Presisjonsproduksjonssekvens

Råmateriale IQC → Toroidal transformatorproduksjon → Støpt kassefabrikasjon → Kontaktsystemmontering → Elektronisk utløserenhetsintegrasjon → Reststrømsmodulkalibrering → Primærmontering → Omfattende testing → Endelig QC → Emballasje

Kritiske produksjonsstadier

Scene	Prosessdetaljer	Kvalitetskontrollpunkter
Toroidal transformatorvikling	Høypermeabilitet nanokrystallinsk eller ferrittkjerne (µr > 10 000), presisjonsvikling av primære (gjennomløp) og sekundære (følende) viklinger, vakuumimpregnering	Verifisering av kjernemagnetiseringskurve, sekundærspenning ved 1×IΔn ±5 %, isolasjonsmotstand >100MΩ
CBCT-integrasjon	Montering av toroidkjerne rundt alle fase-/nøytralledere, skjerming mot eksterne magnetfelt, tilkobling til utløserelé/elektronikk	Balansetest med 6×In belastning (ingen forstyrrende tur), immunitet mot 3. harmoniske
Reststrømutkoblingsmekanisme	Følsomt polarisert relé (5-50mW utløsningseffekt) eller elektronisk MOSFET-utløser, mekanisk kobling til hovedutløserstangen	Tripkraftverifisering, responstid <20ms, temperaturstabilitet -25°C til +70°C
Produksjon av støpt etui	BMC herdeplast (DMC-2) sprøytestøping, 150-180°C herding, høy sporingsmotstand >600V	Dimensjonstoleranse ±0,1 mm, dielektrisk styrke >15kV/mm, flammehemmende UL 94 V-0
Hovedkontaktenhet	Sølvbelagte kobber (AgNi 90/10) kontakter, CNC-maskinerte armer, lodding i nitrogenatmosfære	Kontaktmotstand <50μΩ, sølvtykkelse 8-12μm (XRF), hardhet HV 100-150
Programmering av elektronisk trippenhet	Mikroprosessorbasert LSIG+Δ-beskyttelse, fastvareopplasting, kurvekalibrering, oppsett av kommunikasjonsprotokoll	±5 % strømnøyaktighet, ±10 % tidsnøyaktighet, ZSI (Zone Selective Interlocking) verifisering
Endelig integrasjon og kalibrering	Montering av termisk-magnetisk eller elektronisk utløsningssystem med reststrømsmodul, mekanisk forrigling, håndtaksmekanisme	Kombinert overstrøm + jordlekkasjeutløsning, dielektrisk tåler 3kV/1min

Primære råmaterialer og komponentspesifikasjoner

Komponent	Materialspesifikasjon	Leverandørstandarder	Nøkkelegenskaper
Toroidal kjerne (CBCT)	Nanokrystallinsk legering (Finemet) eller Mn-Zn ferritt (PC40)	IEC 60404-8, JIS C 2531	Høy permeabilitet µr > 10 000, lav koersivitet <2A/m, metningsflukstetthet >1,2T
Sensing Coil Wire	Emaljert kobbertråd (0,05-0,1 mm), Klasse F 155°C	IEC 60317	Nedbrytningsspenning >1kV, fleksibilitet >10× diameter, loddeevne 390°C
Turrelé	Polarisert låserelé, følsomhet 5-50mW	IEC 61810	Responstid <10ms, spolemotstand 1-5kΩ, mekanisk levetid >10⁶ operasjoner
Støpt kassehus	BMC (Bulk Molding Compound) DMC-2, glassfiberarmert	IEC 60664-1, UL 94 V-0	Sporingsindeks >600V, varmebestandighet 180°C, slagstyrke >8 kJ/m²
Hovedkontakter	Elektrolytisk kobber (Cu-ETP) + sølv-nikkelbelegg (AgNi 90/10)	ASTM B152	Konduktivitet ≥100 % IACS, lysbueerosjonsmotstand, anti-sveiseegenskaper
Bimetalliske elementer	Inconel/passivert stålkompositt (ASTM TM2)	ASTM B388	Nedbøyningsgrad 0,15-0,25 mm/°C, langtidsstabilitet ±3 %, krypemotstand
Elektroniske komponenter	Industrielle PCB-er, Hall-effektsensorer, ARM Cortex-M4-prosessorer	IEC 60721-3-3, IEC 61000	Driftstemperatur -25°C til +70°C, EMC-immunitetsnivå 4, SIL 2-kompatibel
Terminaler	T2 kobber (C11000) med tinnbelegg (8-12μm)	ASTM B187/B16	Strømtetthet 1,2-1,5 A/mm², dreiemoment tåler 5-15Nm, korrosjonsbestandighet
Driftsmekanisme	Fjærstål (SWOSC-V) eller rustfritt stål (301)	JIS G 3560	Tretthetstid >20 000 sykluser, strekkstyrke 1800-2000 MPa, avspenning <5 %

Overholdelse av standarder og testprotokoller

Internasjonalt standardrammeverk

Standard	Omfang	Gjeldende vurderinger
IEC 60947-2 vedlegg B	Strømbrytere med reststrømbeskyttelse (CBR)	Industrielle CBR-er >80A, omfattende beskyttelse
EN 60947-2	Europeisk harmonisert versjon av IEC 60947-2	CE-merking, samsvar med EU-markedet
GB/T 14048.2	Kinesisk nasjonal standard tilsvarende	CCC-sertifisering, Kina-markedet

Obligatoriske typetester (IEC 60947-2 + vedlegg B)

Testkategori	Spesifikk test	Akseptkriterier
Gjenværende ytelse	Utløsningstid ved 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (øyeblikkelig); S-type: ≤500ms, ≤200ms, ≤150ms
	Ikke-tripping ved 0,5×IΔn	Ingen tur for 2× nominell forsinkelsestid
	Overspenningsstrøm tåler (8/20μs, 3kA)	Ingen forstyrrende tur, Type A: 250A impuls, Type F: 1000A, Type B: 3000A
Overstrømsbeskyttelse	Temperaturøkning ved nominell In	Terminaler ≤80K, kasse ≤40K
	Kortslutningsbrudd (Icu/Ics)	3 operasjoner, vellykket avbrudd, dielektrisk utvinning
	Tripkurveverifisering (L-S-I)	±10 % strømnøyaktighet, ±20 % tidsnøyaktighet
Dielektriske egenskaper	Strømfrekvensmotstand (2,5kV-3,5kV/1min)	Ingen sammenbrudd, ingen overslag
Dielektriske egenskaper	Impulsmotstand (8kV 1,2/50μs)	Ingen forstyrrende utslipp
Mekanisk og miljømessig	Mekanisk utholdenhet (10 000-20 000 sykluser)	<5 % parameterdrift, ingen feil
Mekanisk og miljømessig	EMC-immunitet (IEC 61000-4-serien)	Ingen forstyrrende utløsning fra utstrålte/ledede forstyrrelser

Fabrikkstandarder for kvalitetskontroll og inspeksjon

Innkommende materiale QC (IQC)

Materiale	Inspeksjonsartikler	Prøvetakingsplan	Utstyr
Toroidale kjerner	Magnetisk permeabilitet, metningsfluks, kjernetap	Per batch, B-H kurvetesting	B-H analysator, impedansanalysator
Føler ledning	Diameter, isolasjonstykkelse, sammenbruddsspenning	AQL 0,65	Mikrometer, dielektrisk tester
BMC plastblanding	Glassinnhold, viskositet, herdeegenskaper, sporingsindeks	Per batch, COA + testing	Reometer, DSC-analysator, sporingstestapparat
Sølvbeleggsløsning	Metallkonsentrasjon, pH, urenheter	Daglig overvåking	Atomabsorpsjonsspektrometer
Elektroniske komponenter	Funksjonstest, parameterverifisering, fastvareversjon	100 % AOI, 5 % funksjonell	LCR-måler, oscilloskop, grenseskanning

Kvalitetskontroll under prosess (IPQC)

Stasjon	Kontrollparametere	Hyppighet	Metode
Toroidal transformatorvikling	Omdreiningsforhold, induktans, isolasjonsmotstand	Hver enhet	LCR-måler, isolasjonstester
CBCT montering	Balansetest med nominell belastning, immunitet mot harmoniske	Hver 100. enheter	Primær injeksjonstest, harmonisk generator
Reststrømkalibrering	Tripterskel ved IΔn, responstid, non-trip ved 0,5×IΔn	Hver enhet	Automatisk RCD-tester (0,5-1000mA programmerbar)
Hovedkontaktenhet	Kontaktgap, trykk, justering, motstand	Hver 100. enheter	Kraftmåler, mikro-ohmmeter
Endelig integrasjon	Verifisering av kombinert overstrøm + jordlekkasjeutløsning	Hver enhet	Integrert testbenk (primær injeksjon + lekkasjesimulering)

Endelig kvalitetskontroll (FQC) og utgående QC (OQC)

Testelement	Standard	Prøvestørrelse
Gjenværende reisetid	1×IΔn, 2×IΔn, 5×IΔn i henhold til IEC 61008/61009	100 %
Non-trip test ved 0,5×IΔn	2× nominell forsinkelsestid	100 %
Overstrøm turkurve	1,05×In, 1,25×In, 5×In, 10×In	100 %
Dielektrisk tåle spenning	2,5 kV AC/1 min	100 %
Isolasjonsmotstand	>100MΩ @ 500V DC	100 %
Kontaktmotstand	<50μΩ per pol	100 %
Verifisering av dreiemomentmerking	Terminalstramming i henhold til spesifikasjon	100 %
Visuell og dimensjonell inspeksjon	Null feil på kritiske dimensjoner	100 %
Markering av varighet	Løsemiddeltørking, slitasjetest	AQL 1.0
Emballasjens integritet	Falltest, vibrasjon (ISTA 3A)	Per parti

Produksjonsinfrastruktur og produksjonsevne

Avansert produksjonsutstyr

Utstyrskategori	Maskinspesifikasjon	Funksjon	Kapasitet
Toroidal viklemaskiner	Automatisert toroidal vikling med spenningskontroll	CBCT primær/sekundær vikling, presisjon lagdeling	5000 transformatorer/døgn
Kjerneglødningsovn	Vakuumgløding med nitrogenatmosfære	Nanokrystallinsk kjernevarmebehandling, stressavlastning	2000 kjerner/batch
Sprøytestøping	300 tonns BMC herdepresse	CBR-hus, lysbue, rekkeklemmer	3000 saker/dag
CNC maskinering	5-akset vertikalt bearbeidingssenter	Presisjonskontaktbearbeiding, komplekse geometrier	8000 kontaktsett/mnd
Overflatebehandling	Automatisert sølvbeleggslinje	Kontaktplettering 8-12μm, tykkelse jevnhet ±1μm	4000 kg/dag
Forsamling	Arbeidsforsamlingsceller	Mekanismemontering, CBCT-integrasjon, kalibrering	1500 enheter/dag per linje
Testing av utstyr	Integrert CBR testbenk	Kombinert overstrøm + feilstrømverifisering	300 enheter/time
	EMC-testkammer (3m/10m, Teseq)	Immunitets-/utslippstesting for elektroniske enheter	50 enheter/dag

Produksjonskapasitet og ledetider

Produktkategori	Månedlig kapasitet	Standard ledetid	Hastebestillingsevne
CBR 4P (16A-125A)	10 000 enheter	4–5 uker	3 dager (lagerkomponenter)
CBR Industrial (160A-400A)	8000 enheter	4–5 uker	5 dager
CBR Heavy Industrial (630A-800A)	3000 enheter	4–5 uker	7 dager
Egendefinerte konfigurasjoner (spesiell IΔn, kurver)	Prosjektgrunnlag	5–6 uker	2 uker

Ingeniør og teknisk teamstruktur

Avdeling	Personale	Ekspertise	Ansvar
FoU-teknikk	5 ingeniører	Reststrømsteknologi, magnetisk sensordesign, innebygde systemer, kraftelektronikk	Ny CBR-utvikling, Type B/F/B+ innovasjon, patentportefølje (40+ patenter)
Prosessteknikk	18 ingeniører	Toroidal transformatorproduksjon, BMC-støping, presisjonsmontering, mager produksjon	Produksjonsoptimalisering, SOP-dokumentasjon, avkastningsforbedring (>99,5 %)
Testing og validering	15 ingeniører	Høystrømstesting, reststrømsimulering, EMC, miljøtesting	Koordinering av typetesting (IEC 60947-2 vedlegg B, IEC 61008/61009), feilanalyse
Applikasjonsteknikk	10 ingeniører	Selektiv koordinering, jordlekkasjevernordninger, EV/fornybare applikasjoner	Teknisk kundestøtte, diskrimineringsstudier, idriftsettelse av stedet
Kvalitetssikring	30 teknikere	ISO 9001, ISO 14001, statistisk prosesskontroll, metrologilaboratorium	Leverandørrevisjon, prosessrevisjon, korrigerende tiltak, kalibreringsstyring

Sertifiseringer og samsvarsdokumentasjon

Sertifisering	Utstedende organ	Omfang	Gyldighet
ISO 9001:2015	ZHONGDA HUAYUAN	Kvalitetsstyringssystem	Årlig overvåking
IEC 60947-2 vedlegg B Typetest	Intertek	CBR industriell ytelse	Per produktserie
CE-merking	Varslet organ	markedsadgang til EU	Designavhengig
CCC (Kina)	CQC	Kinesisk obligatorisk sertifisering	5 års gyldighet
CB-ordningen	IECEE	Internasjonal sertifisering	Per produktserie

Hvorfor vår CBR-produksjon skiller seg ut

Vårt produksjonsanlegg representerer40 års spesialisering innen reststrøm og jordlekkasjebeskyttelsesteknologi, og leverer CBR-er som overgår globale standarder gjennom:

Toroidal transformator ekspertise: Intern nanokrystallinsk kjerneproduksjon, presisjonsviklingsautomatisering og omfattende CBCT-testing som sikrer <±5 % følsomhetsnøyaktighet

Vertikal integrasjon: Fra prosessering av kjernemateriale til sluttmontering, full kontroll over kritiske komponenter (toroidale transformatorer, elektroniske utløserenheter, støpte kasser)

Avansert testinfrastruktur: $3M+ investert i integrerte CBR-testsystemer som er i stand til samtidig overstrøm- og reststrømverifisering, type B DC-følsomhetstesting og EMC-samsvar

Global sertifiseringsstrategi: Samsvar med flere standarder som muliggjør sømløs markedsadgang på tvers av 100+ land uten overflødig testing

For tekniske spesifikasjoner, selektive koordineringsstudier, type B-applikasjonsveiledning eller planlegging av fabrikkrevisjon gir ingeniørteamet vårt direkte konsultasjon for å sikre at din jordlekkasjebeskyttelsesarkitektur oppfyller både personellsikkerhetskrav og driftskontinuitetsmål.

View as

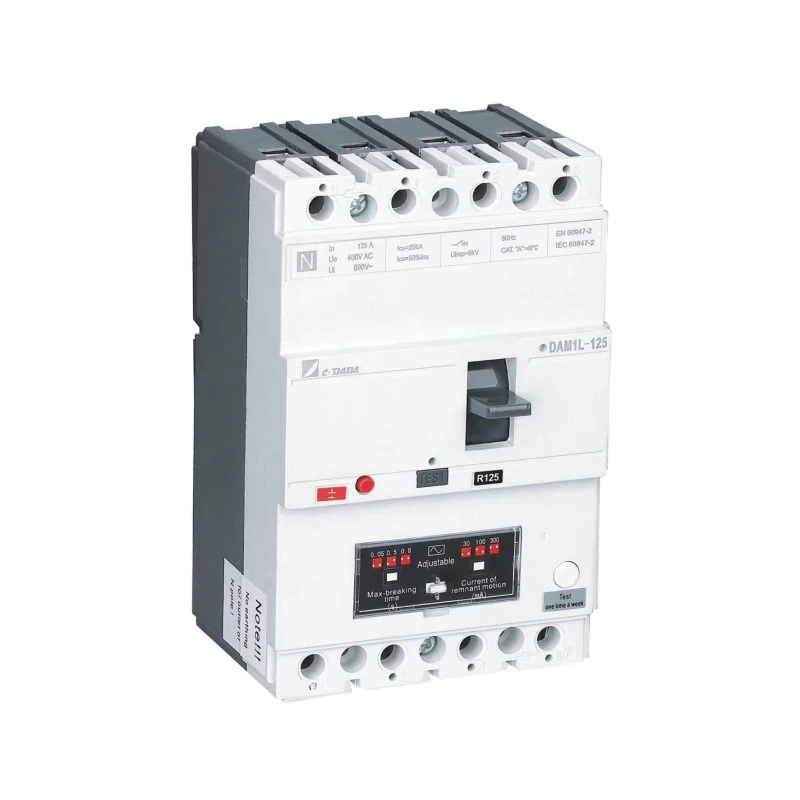

MCCB med lekkasjebeskyttelse
