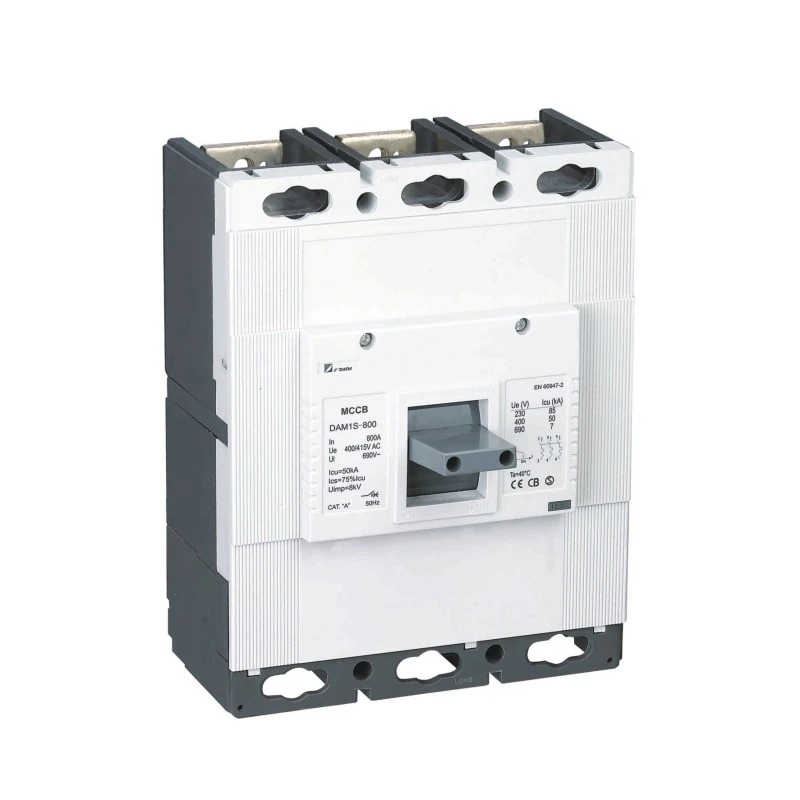

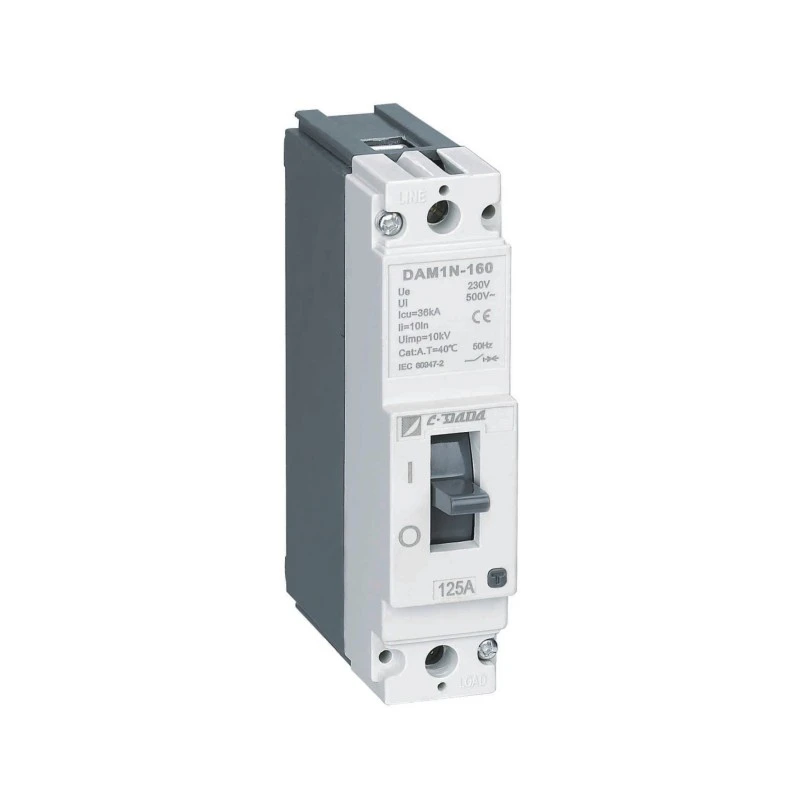

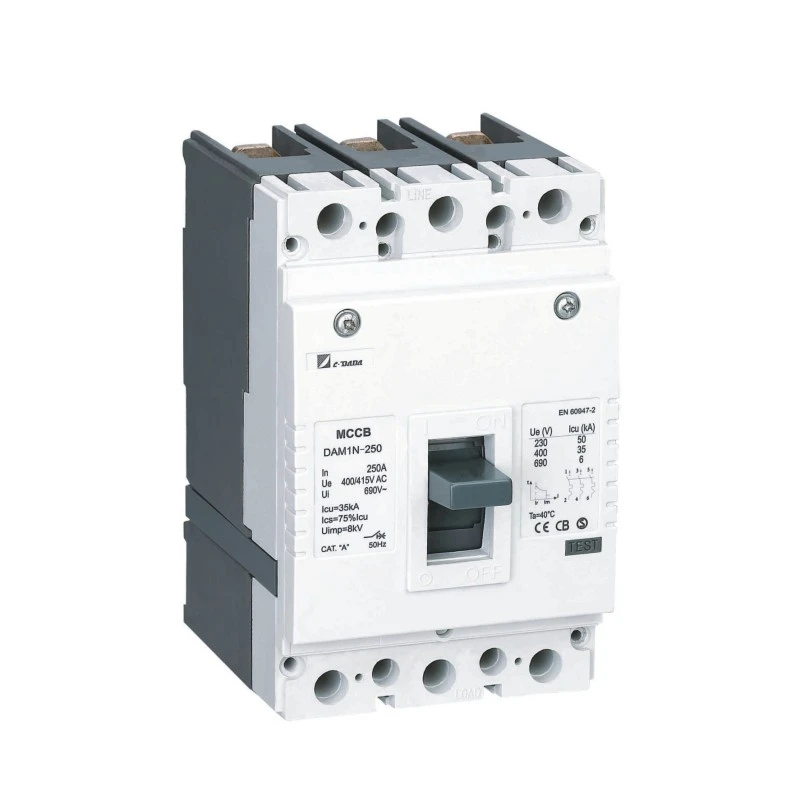

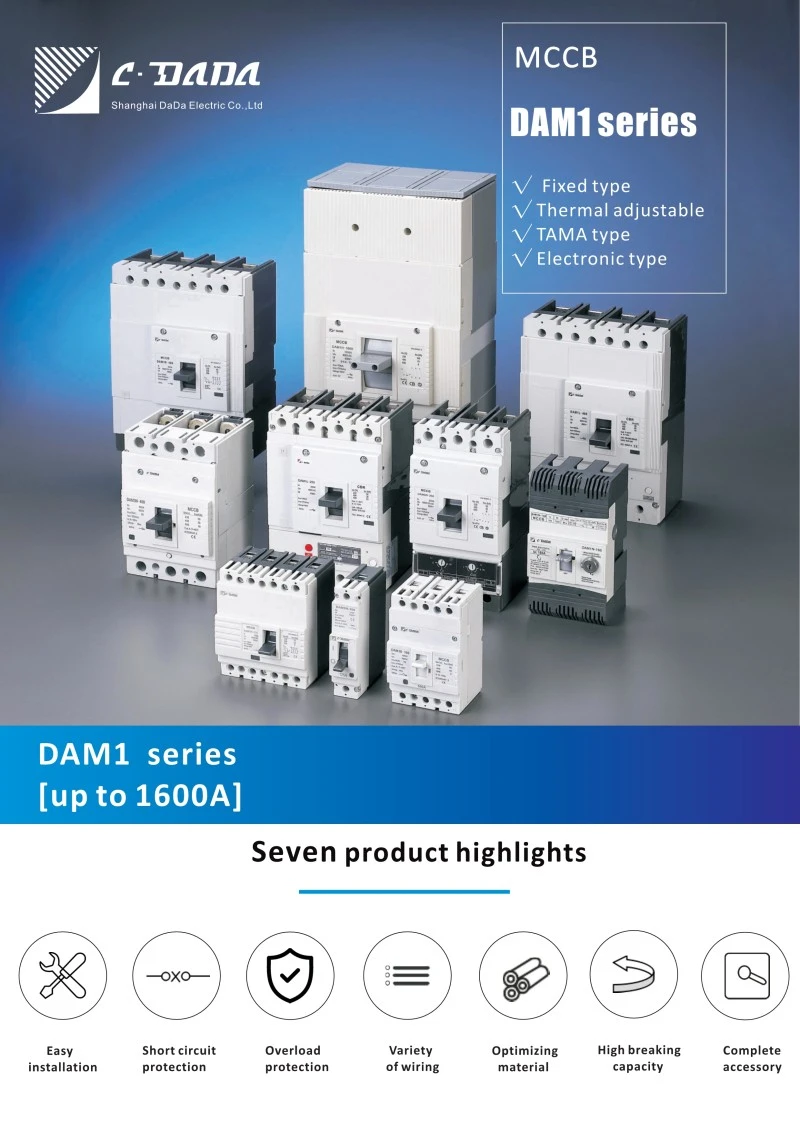

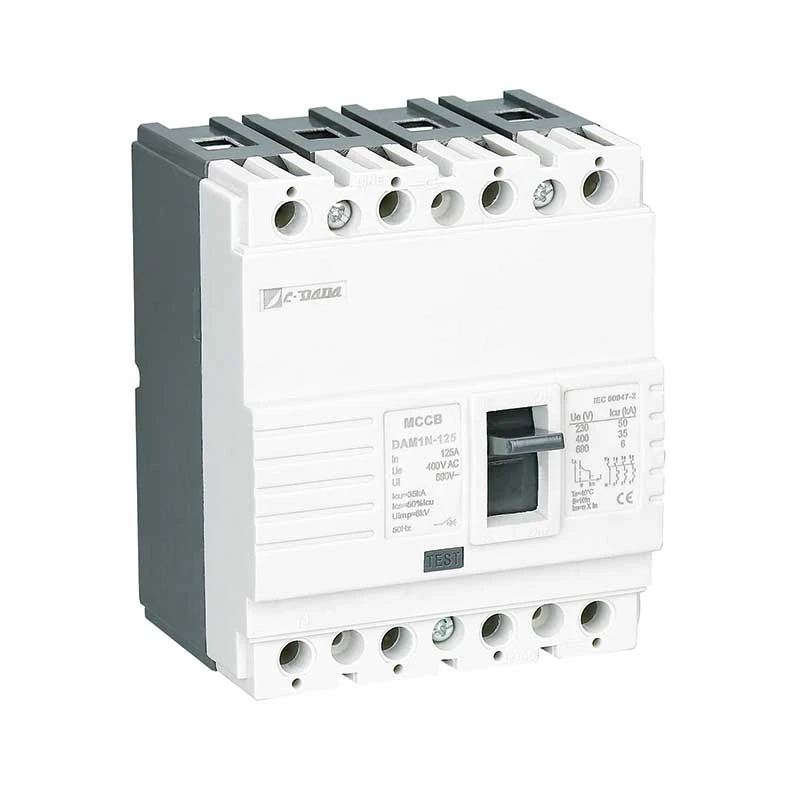

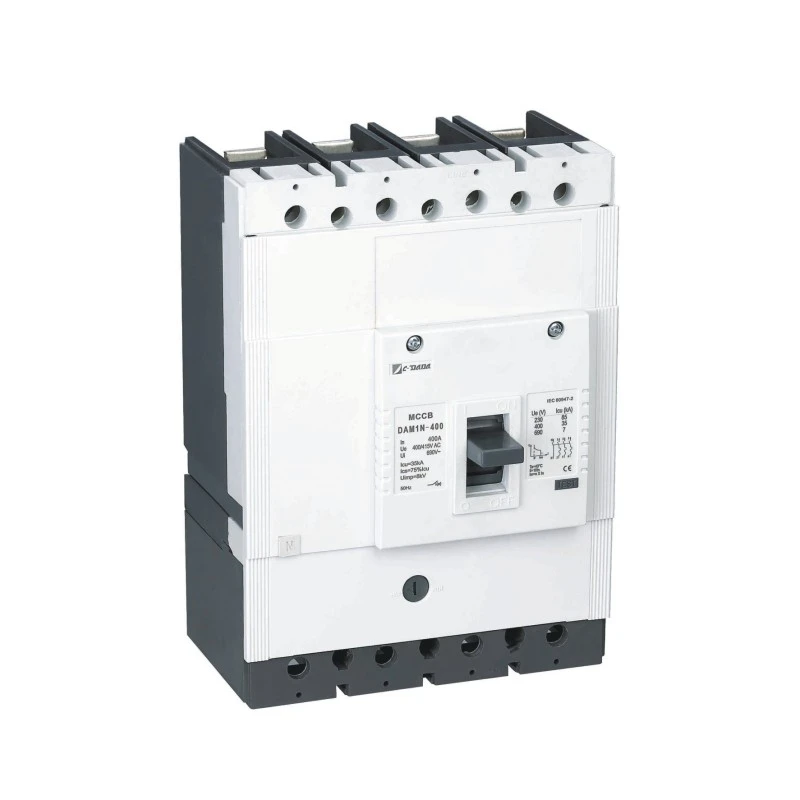

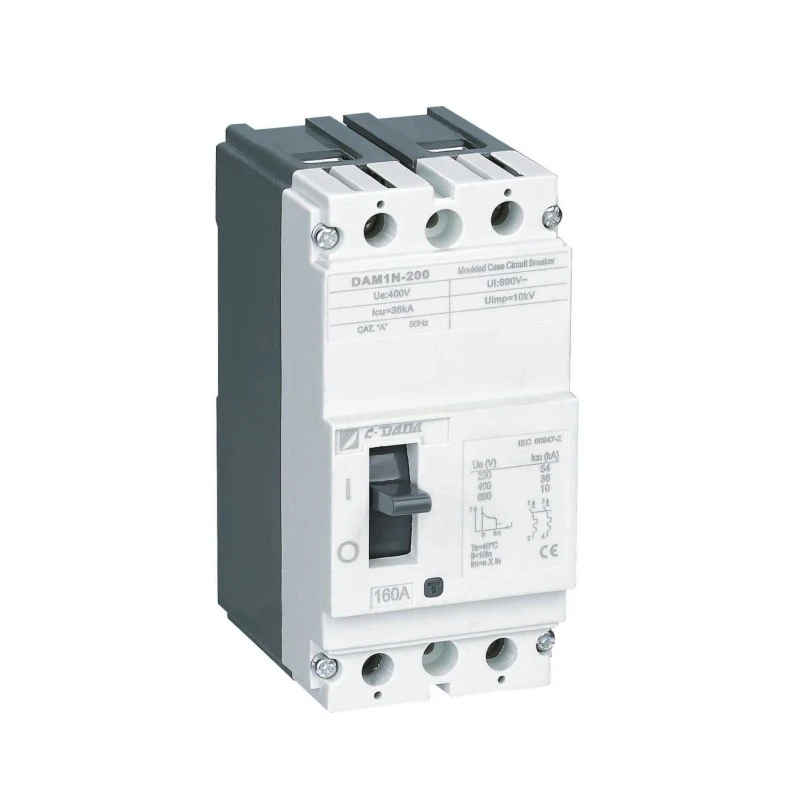

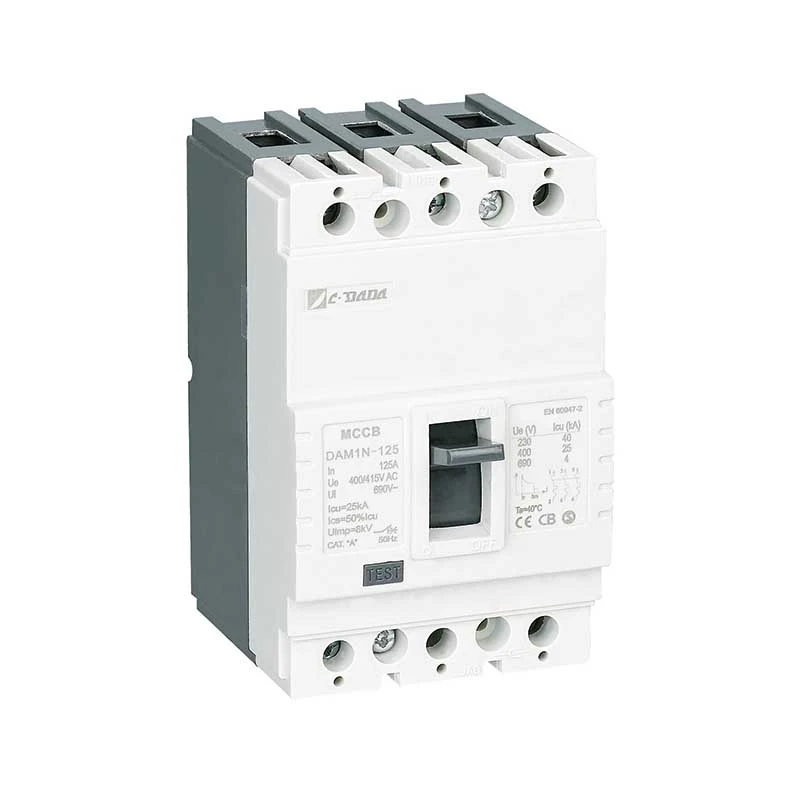

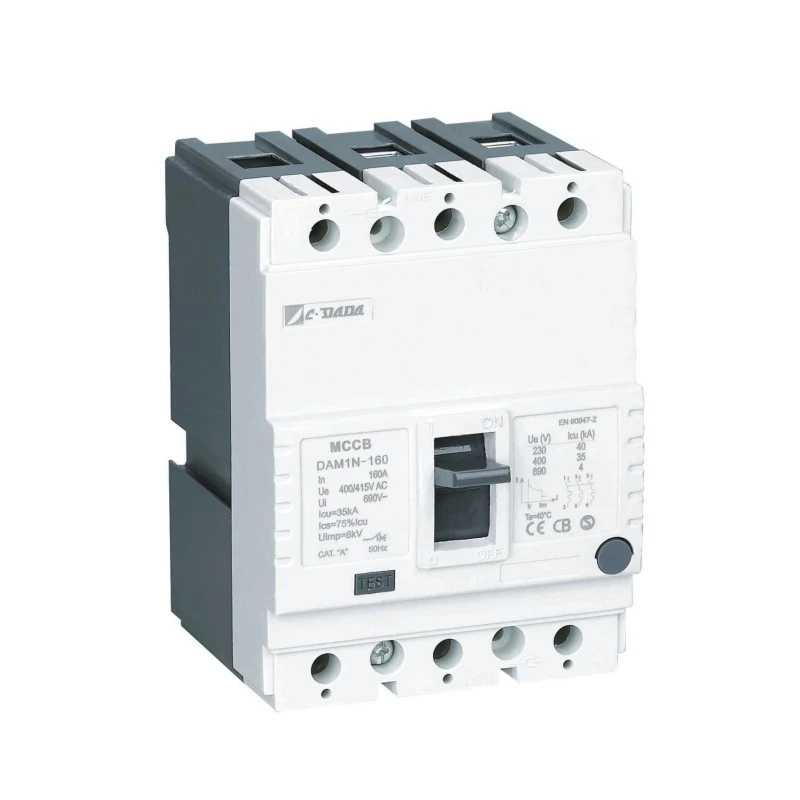

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1-serien oppfyller behovene til enhver applikasjon, fra små brukere til industriell transformator og distribusjonsinstallasjon.

DAM1-serien har syv rammestørrelser, opptil 1600A, brytekapasitet opp til 100 kA, driftsspenning opp til 1000 volt, dekker enkelt en rekke omfattende behov for elektrisk og mekanisk tilbehør, gir en rekke installasjonsløsninger for å maksimere behovene til ethvert kraftsystem.

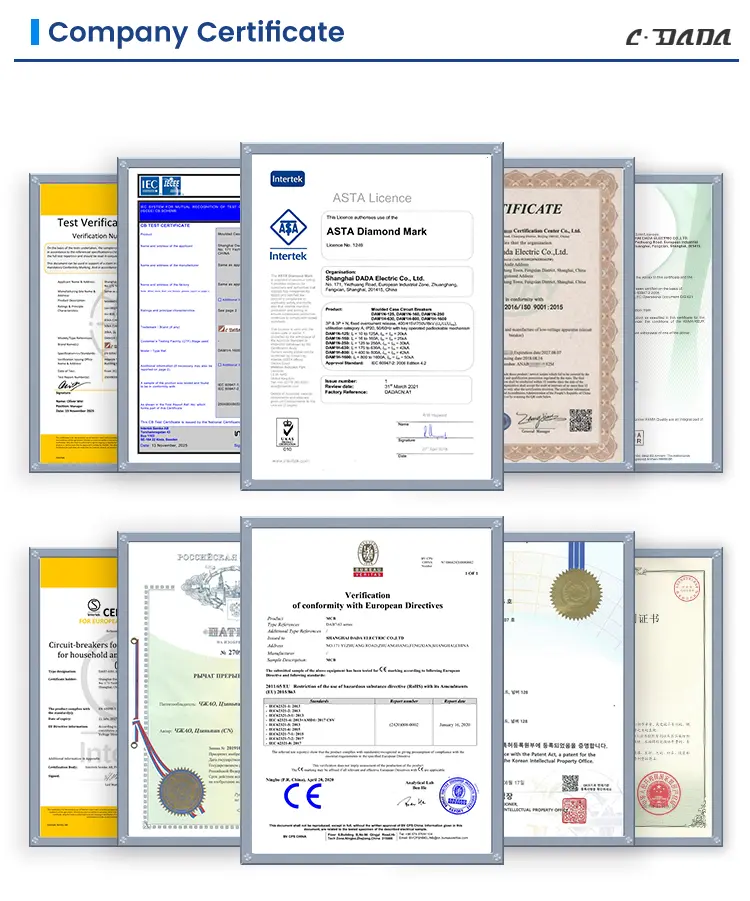

Med global sertifisering KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 er det beste valget for verdensomspennende anlegg for elektriske apparater og OEM.

Nøkkelspesifikasjoner

Elektriske parametere til DAM1 MCCB støpt kappebryter

● Icu:O-t-CO-test(O:Åpen manøver,CO:Close-Open manøver,t:Ventetid)

● Ics:O-t-CO-t-CO-test(O:åpen manøver,CO:Close-Open-manøver,t:Ventetid)

★ PÅ/I-posisjon: Det indikerer at kontaktene til bryteren er lukket. I denne posisjonen er bryterspaken i toppposisjonen

★ TRIP Posisjon: Den indikerer at bryteren er åpnet på grunn av feil (overbelastning eller kortslutning). I dette tilfellet er bryterspaken i midtstilling mellom PÅ- og AV-stilling. For å sette bryteren, som er i trip-posisjon, til ON-posisjon; skyv bryterspaken ned som vist med OFF-tegnet

Breaker skal stilles inn med "klikk"-lyd. Trekk deretter i spaken som vist med PÅ-skiltet for å lukke bryteren

★ OFF/0 Posisjon: Det indikerer at kontaktene til bryteren er åpne. På denne måten er bryterspaken i bunnposisjon.

Fysiske parametere for DAM1-125 MCCB støpt kappebryter

Arbeidsprinsipp og beskyttelsesmekanisme

★ Termisk beskyttelse (overbelastning)

Den bimetalliske stripen bøyer seg når den varmes opp av vedvarende overstrøm (> merkestrøm). Bøyehastigheten er proporsjonal med strømstyrken – og sikrer omvendt-tidsutløsning som etterligner kabelens termiske oppførsel, og forhindrer forstyrrende turer samtidig som utstyr beskyttes.

★ Magnetisk beskyttelse (kortslutning)

Under en kortslutning (f.eks. fase-til-fase eller fase-til-jord), trekker et magnetisk felt med høy strøm umiddelbart solenoidstempelet, og frigjør låsemekanismen i løpet av millisekunder – og avskjærer feilstrømmen før termisk skade oppstår.

Produktfordeler

★ Kropp og omslag:

Glassfiberpolyesterharpiks har blitt brukt som kropps- og dekkmateriale i henhold til EN 60512-20-2 standarden. Dette materialet, som kalles BMC (Bulk Molding Compound) i litteraturen, er foretrukket på grunn av høye elektriske og mekaniske verdier og kan motstå en temperatur på 160 ℃ kontinuerlig. BMC-materiale brenner ikke når det kommer i kontakt med ledning ved en temperatur på 960 ℃ i henhold til IEC 695-2-1

Bimetall: Bimetall er et materiale som består av kombinasjon av to platemetaller med forskjellige forlengelseskoeffisienter mot varme. Strømmen som går gjennom bryteren varmer opp bimetall. På grunn av effekten av denne varmen. bimetall bøyer seg mot den mindre utstrakte platen. Siden varmen øker når strømmen som går gjennom bryteren øker, blir bimetall oppvarmet mer og bøyer seg mer. På denne måten styrer den åpningsmekanismen for å åpne bryteren.

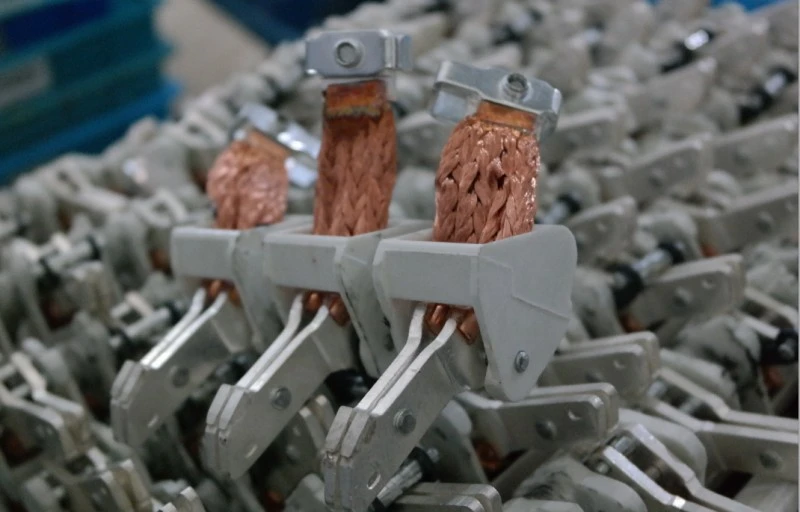

★ Kontakter:

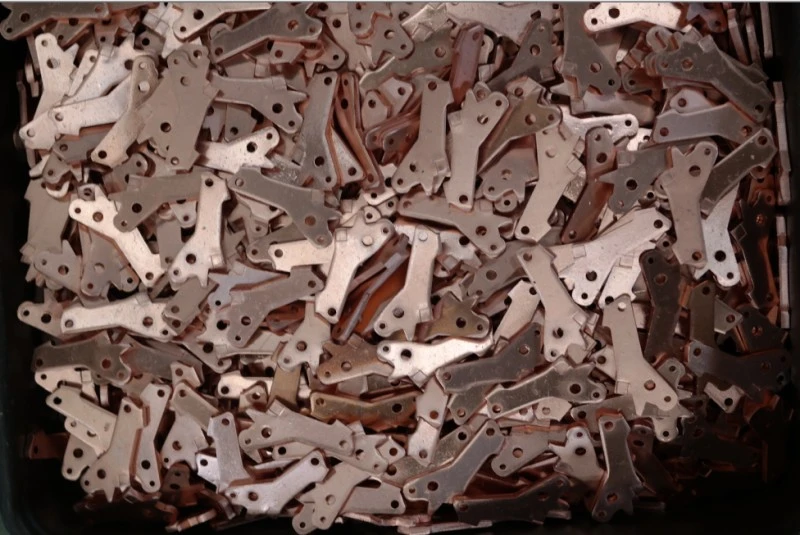

Kontaktlegering bestemmes for brytere ved å vurdere ødelagte og bårne strømverdier og konstruksjon Vanligvis brukes sølv-, grafitt-, nikkel-, wolfram-legeringskontakter i brytere Kontakter, som er laget av sølv-grafitt-legeringer med en glattere struktur, brukes i faste (bunn) kontakter, sølv wolfram-kontakter, som er hardere, brukes i bevegelige (øvre) kontakter. En smidd struktur er sikret i bevegelige kontakter. På denne måten får smidde og harde legeringskontakter plass på myke faste kontakter i hver åpning-lukking.

På denne måten sikres den laveste motstanden. Bevegelig kontakt bør berøre den faste kontakten meget godt for å ha lav kontaktmotstand. Imidlertid resulterer for stor kontakttrykkkraft i skade på kontakter i en kortere periode enn normalt. Kontaktlegeringer er svært viktige for en sunn åpning-lukking.

★ Bueslukkercelle (separator):

Separatorer brukes til å slukke lysbuen som dannes under drift av bryteren som opererer under energi. Mens bevegelig kontakt er atskilt fra fast kontakt, fortsetter strømmen å flyte mellom kontaktene en stund, og dette kalles lysbue. Denne buen skal være utryddet i løpet av svært kort tid

★ Extinction of Arc:

Buen skyves mot separatorer på grunn av magnetfelt dannet rundt buen. På denne måten forlenges lysbuen og blir slank og avbrutt mellom skilleplater (Figur-5). På grunn av egenskapene til materialet som brukes på sideveggene til separatorene, kommer en gass ut på grunn av høy temperatur forårsaket av lysbuen. Denne gassen har en viktig effekt på utryddelse av lysbuen.

Søknad

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) er klarert på tvers av kritisk infrastruktur:

★ Industrielt: Stålverk, olje- og gassplattformer, kjemiske anlegg

★ Helsevesen: Hoved- og underfordelingstavler for sykehus

★ Transport: Jernbanesignalering, flyplassbagasjesystemer

★ Kommersiell: Skyskrapere, datasentre, kjøpesentre, konferansesentre

★ Offentlige arenaer: Teatre, stadioner, offentlige bygninger

Installasjons- og vedlikeholdsfordeler

★ Enkel integrering:

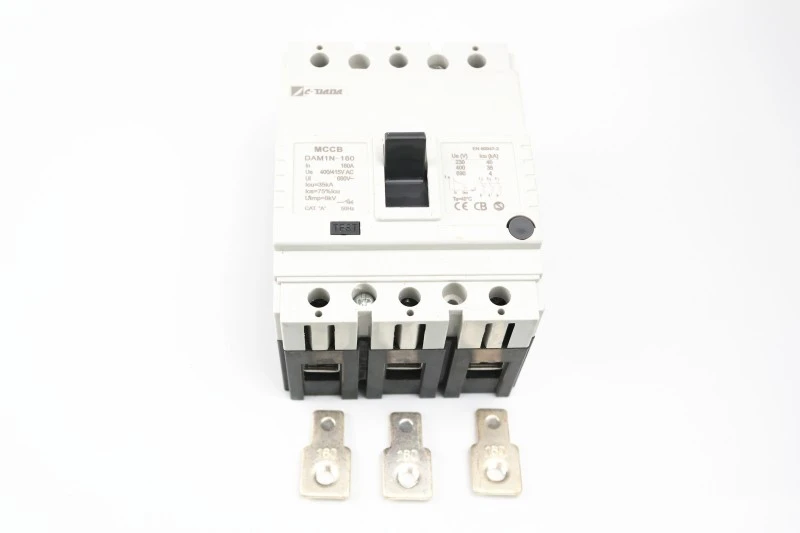

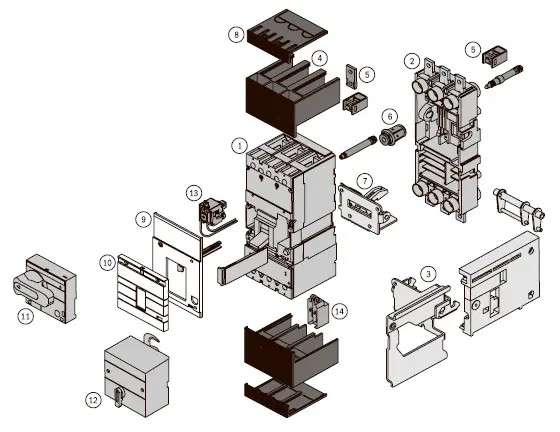

Standardsett inkluderer samleskinner, fasebarrierer og maskinvare

Valgfritt tilbehør: alarmkontakter, shunt-/underspenningsutløser, elektriske betjeningsmekanismer

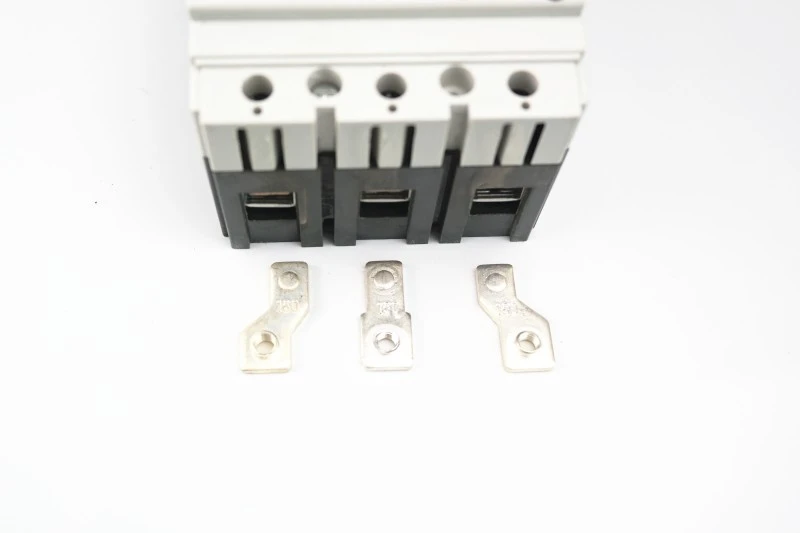

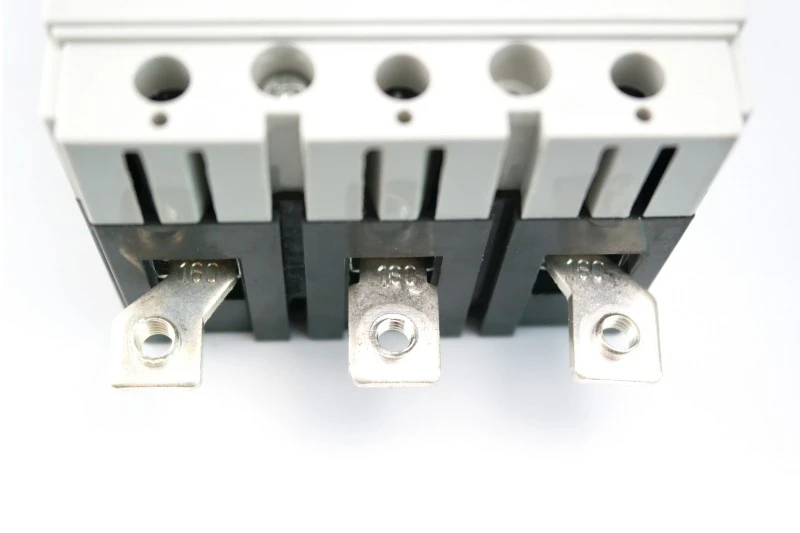

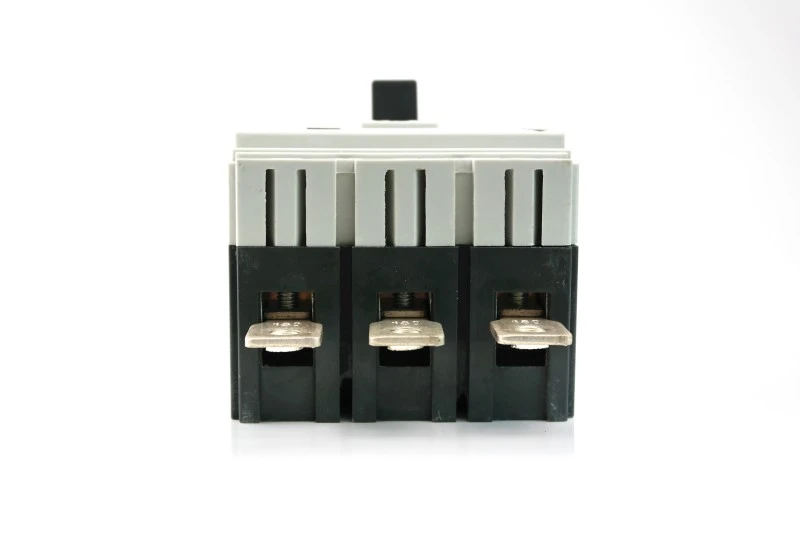

1) Koble til med utvidet samleskinne (bilde 1)

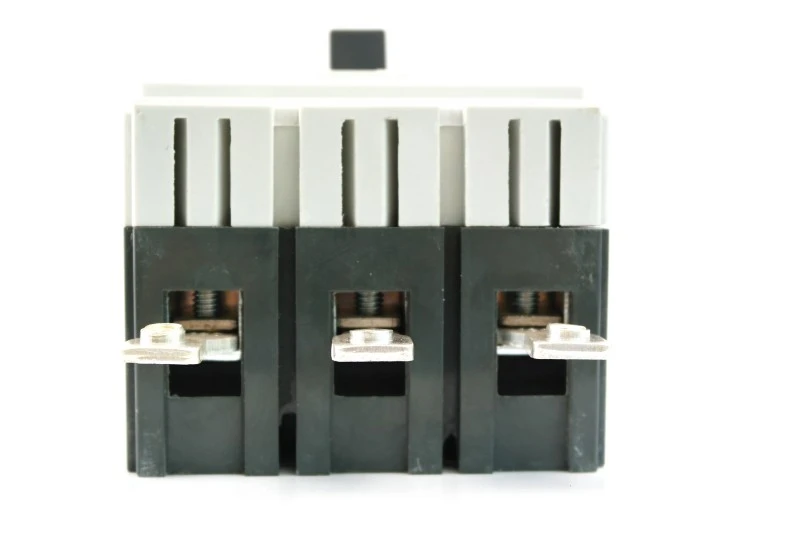

2) Koble til med sprederterminal (bilde 2)

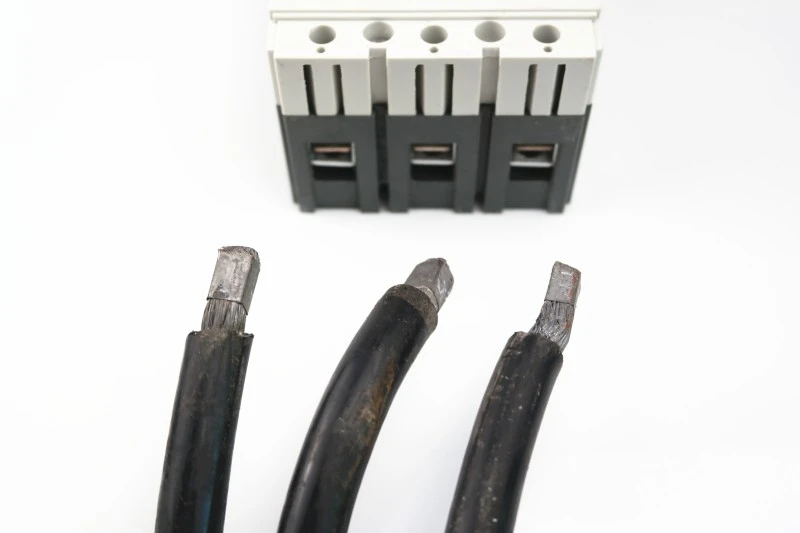

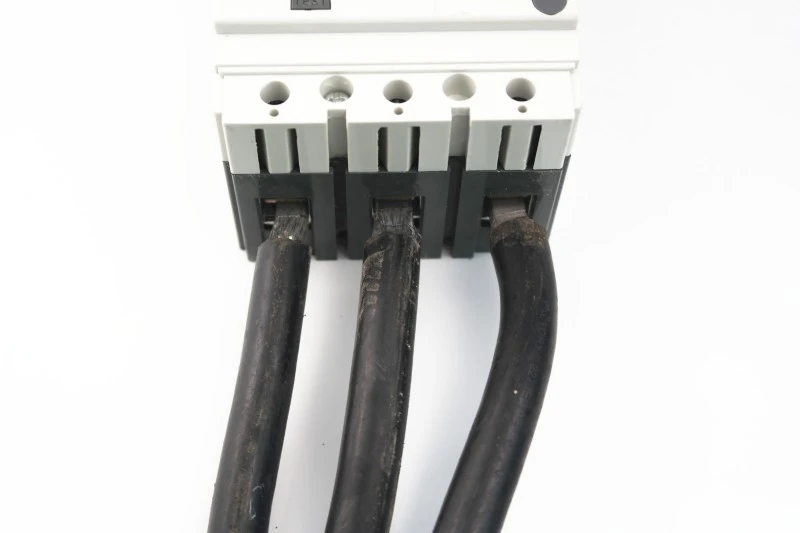

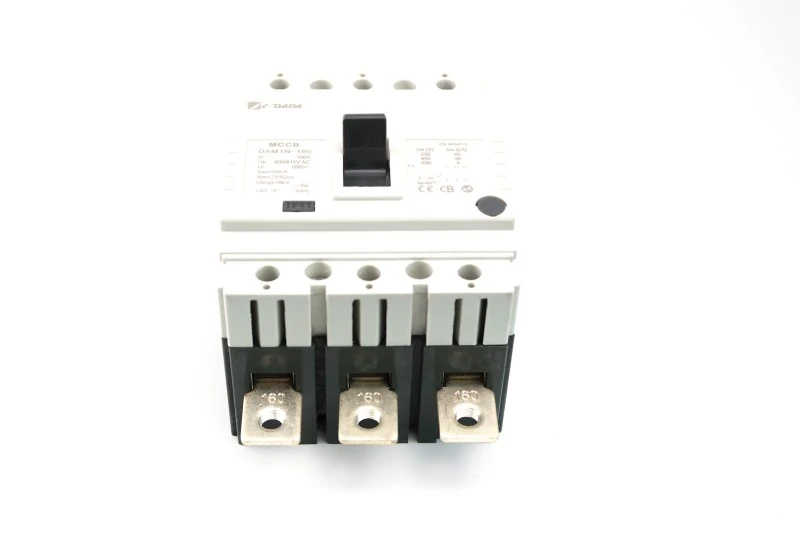

3) Koble direkte til kabelen (bilde 3) uten bruk av kabelsko.

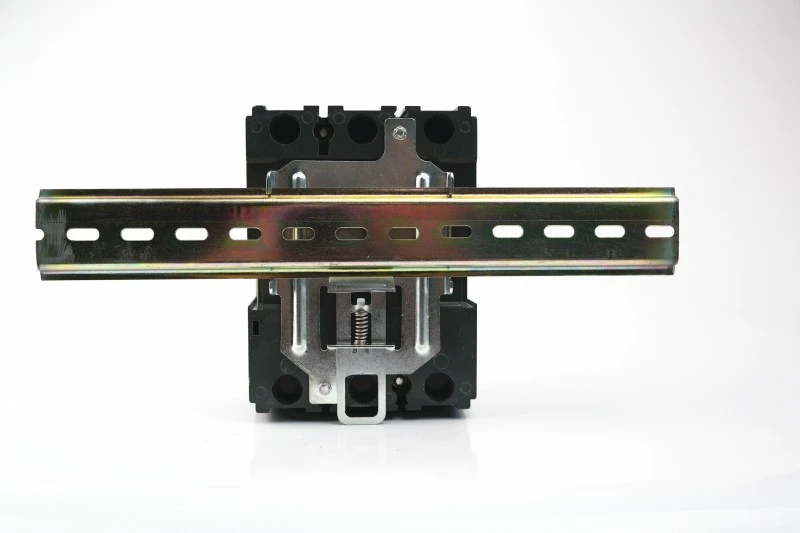

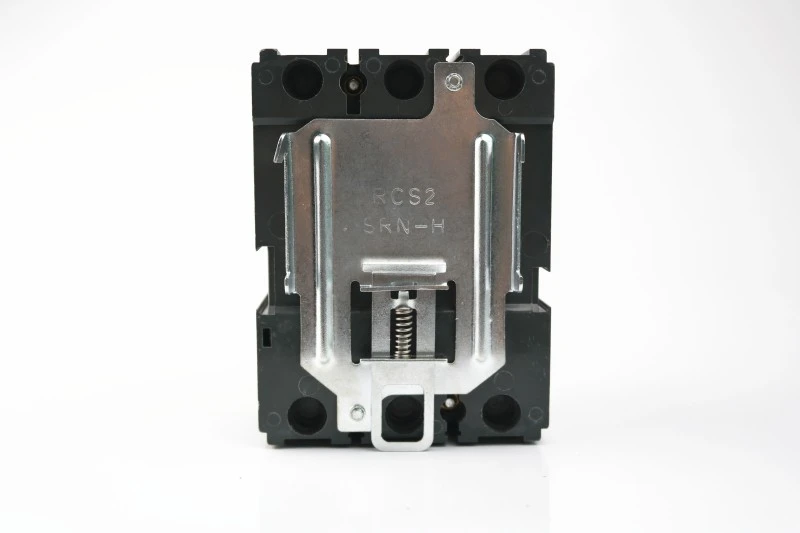

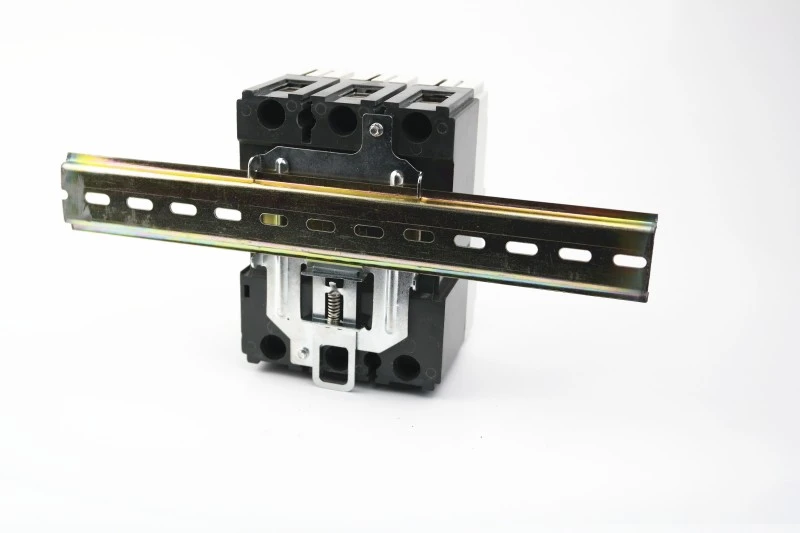

Ved hjelp av spesialklemme kan 125 og 160 enheter monteres på en DIN-skinne.

Breaker med klemme

klemme med DIN-skinne

klemme med DIN-skinne

★ Plassbesparende design:

10–20 % lettere og mer kompakt enn innenlandske alternativer

Muliggjør mindre skapstørrelser → lavere material- og fraktkostnader

★ Brukervennlig tilbakestilling:

Tydelig TRIP-indikasjon forhindrer at persiennen lukkes igjen

Et hørbart "klikk" bekrefter riktig mekanisk inngrep

★ Fremtidsklar:

Støtter plug-in og draw-out sett (for utvalgte modeller)

Kompatibel med smarte overvåkingstillegg

Hvorfor velge CDADA?

1. Vi er den ledende produsenten i 42+ år. Vårt firma ble grunnlagt i 1983, utviklet seg veldig raskt i løpet av 40 år.

2. Konsernet, som består av 3 fabrikker, eier et produksjonsareal på 52 400 m² og sysselsetter mer enn 500 ansatte. Vi har investert nesten ti millioner yuan for å utvide driften og oppgradere verkstedene våre.

3. Fabrikkrevidert av INTERTEK, DEKRA & GMC

4. Høystyrkekartonger, pallebeskyttelse, bra for langdistanseeksporttransport

Ofte stilte spørsmål (FAQ)

Q1: Kan DAM1 Fixed Type Molded Case Circuit Breaker monteres på en DIN-skinne?

A1: Ja—modellene 125A og 160A kan installeres på DIN-skinner ved hjelp av den valgfrie spesialklemmen. Høyere klassifiseringer er kun panelmontert.

Q2: Hvilke sertifiseringer har DAM1-serien?

A2: Den er sertifisert med CE, CB, ASTA, KEMA, SEMKO og RoHS, noe som sikrer samsvar i EU, Midtøsten, Sørøst-Asia og utover.

Q3: Hvordan tilbakestiller jeg bryteren etter en tur?

A3: Flytt først spaken helt ned til AV (du hører et klikk), og trekk den deretter opp til PÅ. Tving den aldri direkte fra TRIP til PÅ.

Q4: Er tilleggsenheter kompatible?

A4: Ja – alarmkontakter, hjelpekontakter, shunt-/underspenningsutløsere og elektriske operatører kan legges til uten demontering.

Q5: Er DAM1 egnet for å erstatte eldre brytere?

A5: Absolutt. Det kompakte fotavtrykket tillater direkte erstatning av eldre MCCB-er i de fleste paneler – sparer tid og oppgraderingskostnader.
