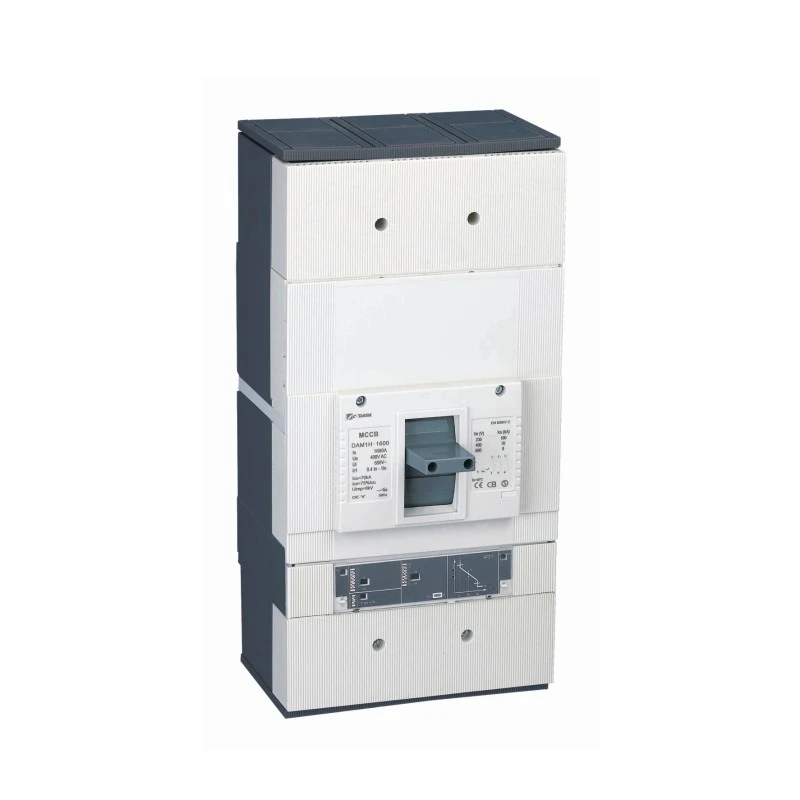

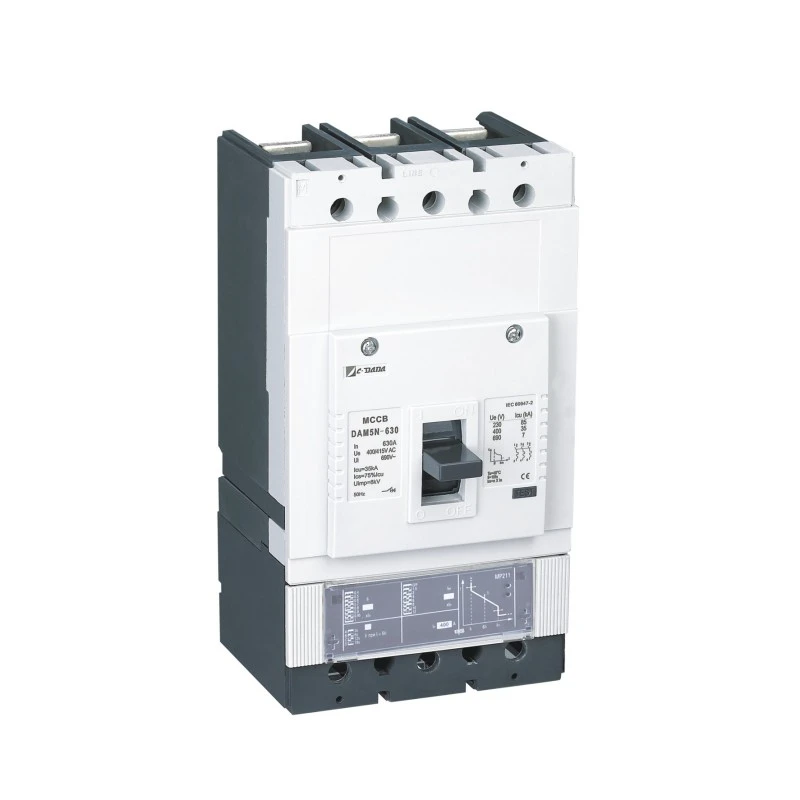

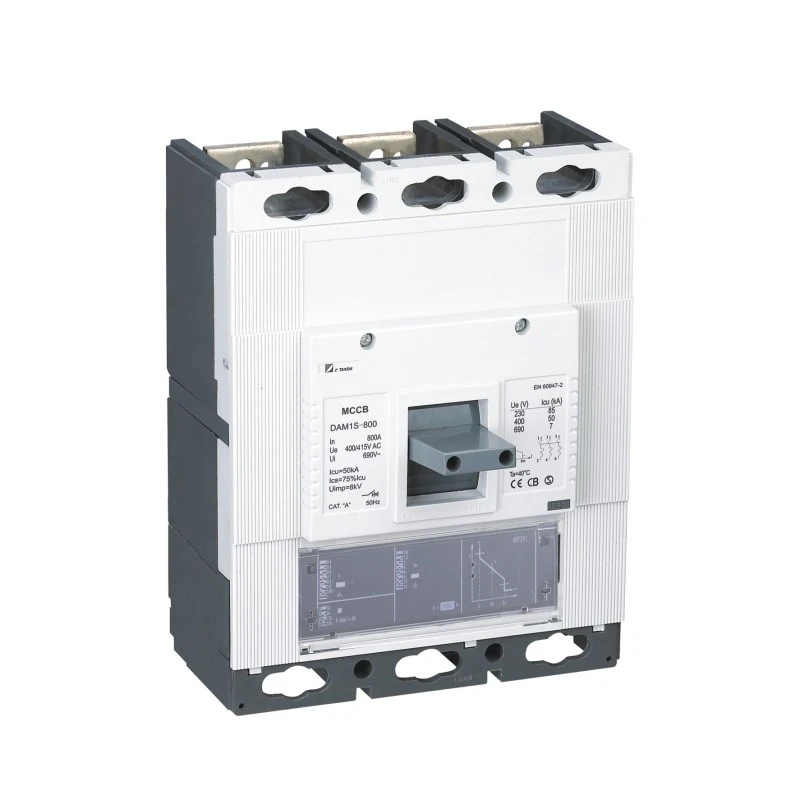

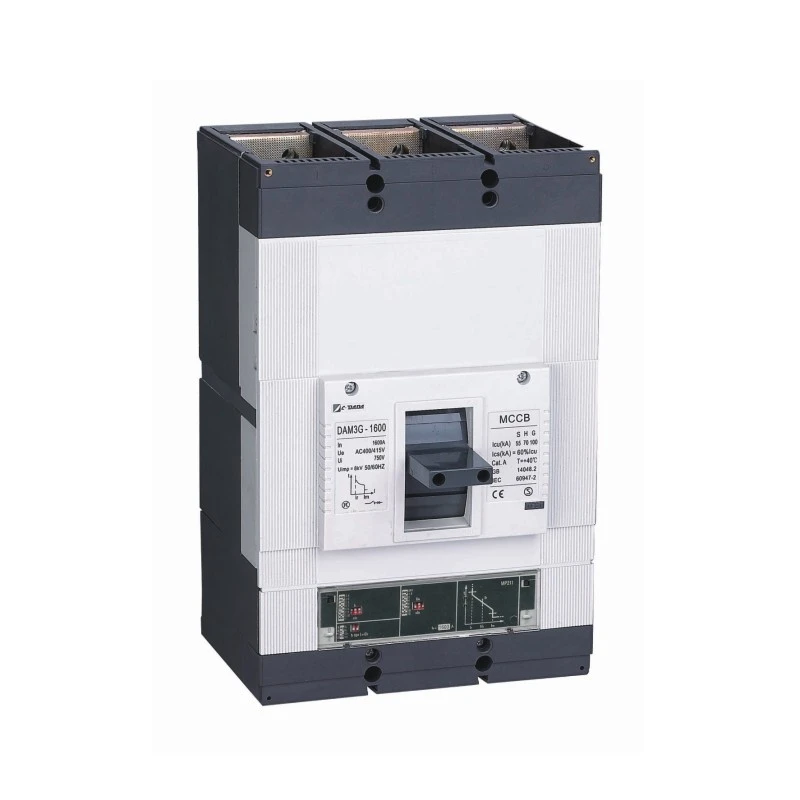

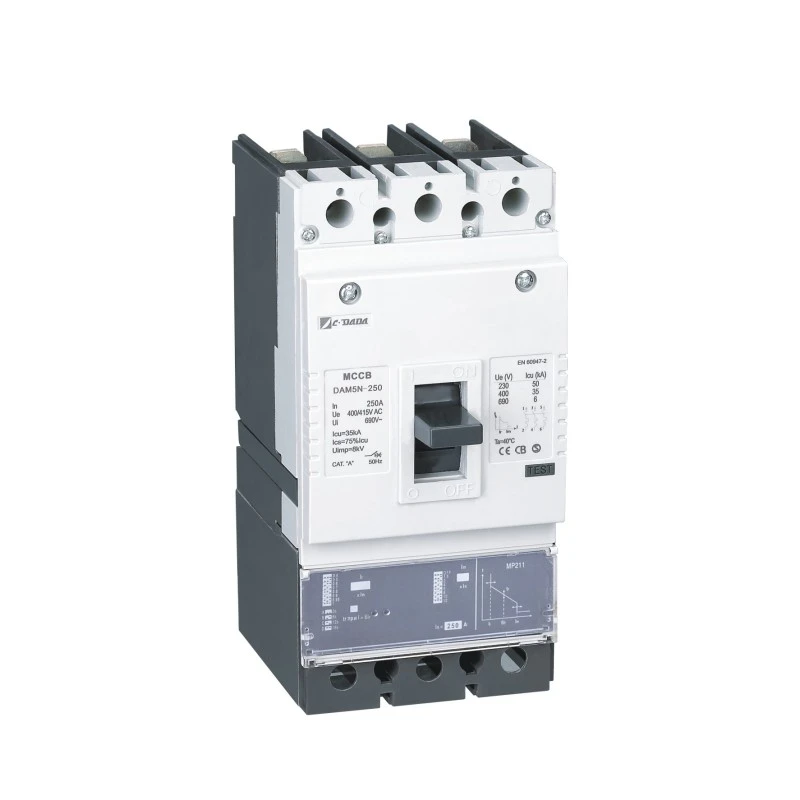

Elektronisk type støpt kabinett effektbryter

For moderne kraftsystemer som krever presisjon, intelligens og pålitelighet, kan den elektroniske type støpt kabinettbryter fra Shanghai DADA Electric CO., LTD. setter en ny standard innen lavspenningsbeskyttelse. I motsetning til tradisjonelle termisk-magnetiske brytere, bruker denne intelligente MCCB en mikroprosessorbasert elektronisk utløserenhet for å levere svært nøyaktig, programmerbar overstrømsbeskyttelse – immun mot svingninger i omgivelsestemperaturen.

Med justerbare innstillinger fra 40 % til 100 % In (termisk) og 1,5× til 12× In (magnetisk), tilbyr den uovertruffen fleksibilitet for kompleks koordinering i datasentre, industrianlegg, sykehus og fornybare energisystemer. Vurdert fra 100A til 1600A ved 400V/415V, kombinerer den kompakt design med avansert funksjonalitet – og inkluderer feilsikker direkteutkobling under ekstreme feil, selv om elektronikken svikter.

Nøkkelspesifikasjoner

Modell: CDADA DAM2 / DE-serien (elektronisk strømbryter med støpt hus)

Type: Elektronisk støpt kassebryter

Stolper: 3P / 4P

Nominell spenning (Ue): 400V / 415V AC

Nominell strøm (inn): 100A – 1600A

Trip Unit: Mikroprosessorbasert elektronisk utløser

Termisk justering (Ir): 40 % – 100 % av In

Magnetisk justering (im): 1,5× – 12× in

Fordeler

★ Bredt område: 100A til 1600A (AC)

★ Kompakte dimensjoner

★ Justerbar termisk innstilling(40-100%)In.

★ Justerbar magnetisk innstilling (1,5-12 ganger) Inn.

★ Trykk for å utløse knappen.

★ Separate hoved- og lysbuekontakter

★ Bredt utvalg av tilbehør.

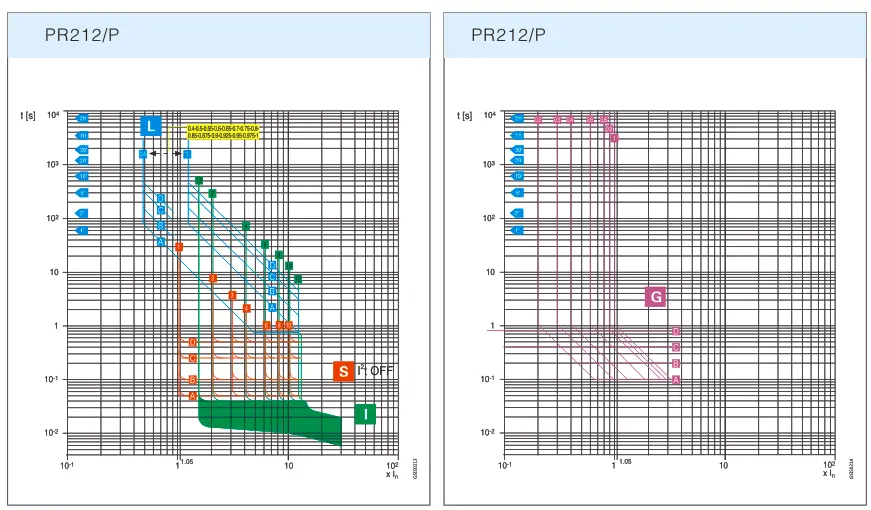

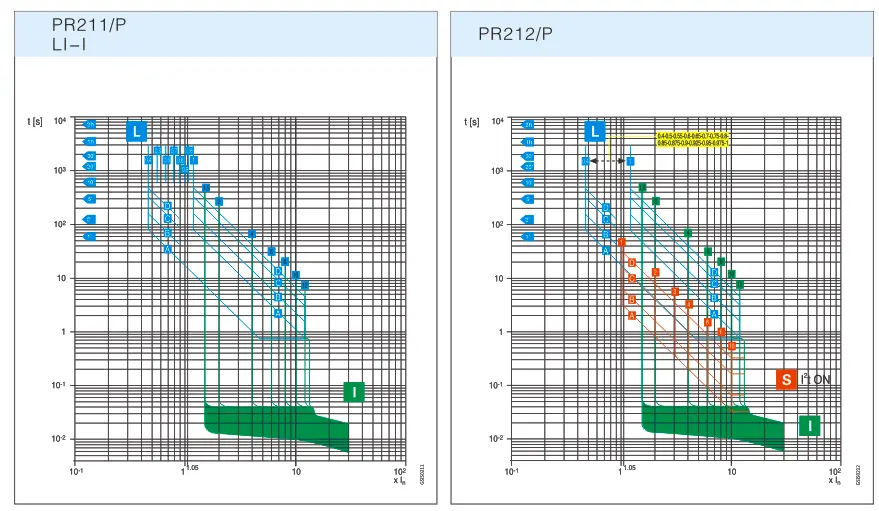

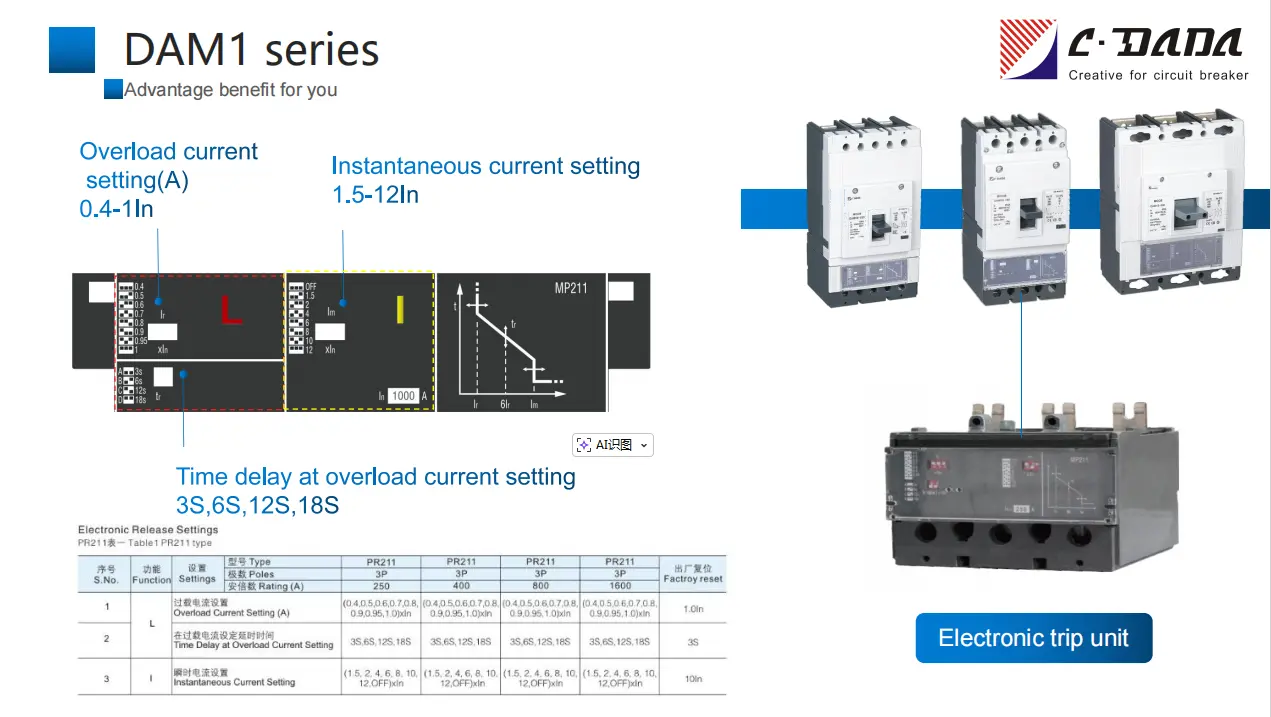

Elektronisk frigjøringskarakteristikk

Elektriske parametere

Tabell 1 PR211 type

S.nr.

Funksjon

Innstillinger

Type

PR211

PR211

PR211

PR211

Fabrikktilbakestilling

polakker

3P

3P

3P

3P

Vurdering (A)

250

400

800

1600

1

L

Overbelastningsstrøminnstilling (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 in

2

Tidsforsinkelse ved overbelastning gjeldende innstilling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Øyeblikkelig strøminnstilling

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

10In

Tabell 2 PR212 type

S.nr.

Funksjon

Innstillinger

Type

PR212

PR212

PR212

PR212

Fabrikktilbakestilling

polakker

3P

3P

3P

3P

Vurdering (A)

250

400/630

800

1600

1

L

Overbelastningsstrøminnstilling (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 in

2

Tidsforsinkelse ved overbelastning gjeldende innstilling

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Kortslutningsstrøminnstilling (A)

(1, 2, 3, 4, 6, 8, 10，AV)xIn

(1, 2, 3, 4, 6, 8, 10, AV)xIn

(1, 2, 3, 4, 6, 8, 10, AV)xIn

(1, 2, 3, 4, 6, 8, 10, AV)xIn

6In

4

Tidsforsinkelse ved kortslutningsstrøminnstilling

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Øyeblikkelig strøminnstilling

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

10In

6

G

Jordfeilstrøminnstilling (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AV)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AV)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AV)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AV)xIn

1,0 in

7

Tidsforsinkelse ved innstilling av jordfeil

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

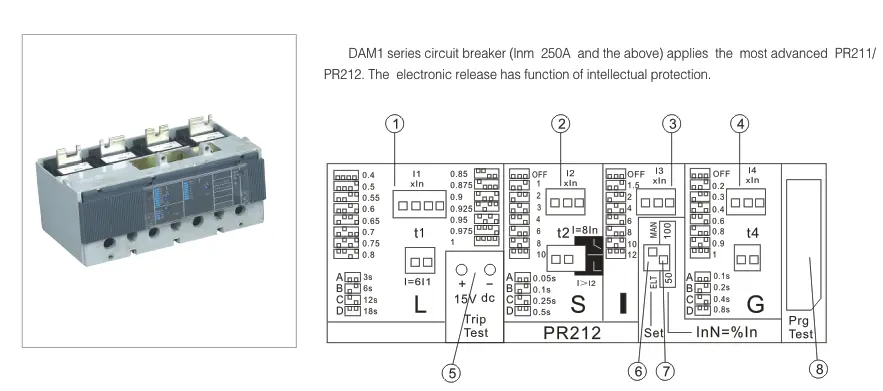

Valg av elektriske eller elektroniske parametersett

Funksjon SET (bryter ELT/MAN)

9

Brukes til å stille inn parametere for dip-bryteren på nulllinje

InN=%In,bryter 50/100

10

Stikkontakt for tilkoblingsmåler

Panelkontakt

Hvorfor velge CDADA Electronic MCCB?

★ Ekte intelligens, ikke bare automatisering
Mikroprosessoren analyserer kontinuerlig gjeldende bølgeformer, og muliggjør presis invers tid, bestemt tid og øyeblikkelig beskyttelse – uten drift på grunn av varme eller aldring.

★ Fail-Safe Design
Selv om den elektroniske kretsen svikter, sikrer en direkte elektromagnetisk lås at bryteren utløses under alvorlige kortslutninger – som oppfyller IEC 60947-2 sikkerhetsredundanskrav.

★ Overlegen koordinering
Ultrabrede justeringsområder (40–100 % Ir, 1,5–12× Im) tillater perfekt koordinering med oppstrøms/nedstrøms enheter – minimerer strømbruddssoner.

★ Fremtidssikker infrastruktur
Kompatibel med valgfrie kommunikasjonsmoduler (Modbus RTU, Profibus) for integrering i Building Management Systems (BMS) eller smarte nett.

★ Global kvalitet, konkurransedyktig pris
Produsert under ISO 9001 i Shanghai, med internasjonale sertifiseringer – og tilbyr ytelse på europeisk nivå til asiatisk kostnadseffektivitet.

★ Vi har et dedikert team på 15 ingeniører med fokus på produktutvikling, forbedring og tilpasning.

Ideelle applikasjoner

Datasentre: Forhindre kaskadefeil med presis selektiv tripping

Sykehus: Sikre uavbrutt strøm for livsstøttende systemer

Industriell automatisering: Koordiner med VFD-er, mykstartere og robotikk

Sol-/vindparker: Tilpass til variable generasjonsprofiler

Smarte næringsbygg: Aktiver energiovervåking uten ekstra målere

Ofte stilte spørsmål (FAQ)

Q1: Hva skiller en elektronisk MCCB fra en termisk-magnetisk?

A1: Elektroniske strømbrytere med støpt hus bruker en mikroprosessor for å analysere strøm og utløse trips med høy presisjon. De påvirkes ikke av omgivelsestemperaturen, tilbyr bredere justeringsområder og kan gi lastdatalogging – i motsetning til bimetall-/solenoidbaserte termisk-magnetiske typer.

Q2: Er 1600A elektronisk MCCB tilgjengelig i 4-polet konfigurasjon?

A2: Ja – alle CDADA elektroniske MCCB-er fra 250A til 1600A er tilgjengelige i både 3P- og 4P-versjoner.

Q3: Hva skjer hvis den elektroniske utløserenheten svikter under en kortslutning?

A3: Bryteren inkluderer en mekanisk sikkerhetskopi: under ekstreme feilstrømmer (>12×In) utløser en magnetisk lås direkte åpning – noe som sikrer sikkerhet selv med elektronikk offline.

Q4: Kan jeg overvåke sanntids gjeldende verdier?

A4: Ja – den elektroniske utløserenheten viser øyeblikkelig, maks, min og gjennomsnittlig strøm over valgbare tidsvinduer (f.eks. 24 timer), nyttig for energistyring.

Spørsmål 5: Hvorfor velge CDADA fremfor andre intelligente MCCB-merker?

A5: CDADA tilbyr:

● Ekte justerbarhet med to rekkevidde (mange konkurrenter begrenser Im til ≤10×)

● Feilsikker mekanisk backup (ikke alle "elektroniske" MCCB-er har dette)

● Kompakt størrelse – passer til eldre paneler uten modifikasjoner

● Sterk global sertifiseringsportefølje (ASTA, KEMA, CE)

● OEM-vennlige priser med teknisk støtte på engelsk
