Hva er en miniatyrbryter?

A Miniatyrbryter (MCB) er en kompakt, tilbakestillbar lavspenningsbeskyttelsesenhet designet for å beskytte elektriske kretser mot overbelastning og kortslutning. Fungerer med merkespenninger opp til240/415V AC (50/60Hz) med gjeldende karakterer fra0,5A til 125A, MCBer fungerer som den primære kretsbeskyttelsesenheten i bolig-, kommersielle og lette industrielle elektriske distribusjonssystemer.

MCB representerer et grunnleggende fremskritt i forhold til tradisjonelle sikringerautomatisk utløsning ved feilsøking ogmanuell tilbakestilling når feilen er løst – eliminerer utskifting av komponenter og reduserer vedlikeholdskostnadene. Hver MCB har en spesifikk strømklassifisering tilpasset den beskyttede kretsen, noe som sikrer presis beskyttelseskoordinering.

MCB produktkategorier og konfigurasjoner

Klassifikasjon	Type	Nåværende rekkevidde	Nøkkelegenskaper
Tripping-karakteristikk (kurve)	Type B	0,5A – 63A	3-5×I øyeblikkelig tur, lav innløpsbelastning (belysning, resistiv oppvarming)
	Type C	0,5A – 125A	5-10×I tur, moderat innstrømming (motorer, klimaanlegg, små apparater)
	Type D	0,5A – 63A	10-20×In trip, høy inrush (transformatorer, store motorer, sveiseutstyr)
	Type K	0,5A – 63A	8-12×I tur, kommersiell/industriell motorbelastning
	Type Z	0,5A – 40A	2-3×In trip, sensitivt elektronisk utstyr, halvlederbeskyttelse
Polkonfigurasjon	Enkeltpolet (SP)	0,5A – 63A	Fasebeskyttelse i enfasekretser
	Dobbeltpolet (DP)	0,5A – 63A	Fase + nøytral beskyttelse, felles utløserstang
	Trippelpolet (TP)	0,5A – 125A	Tre-fase beskyttelse, industriell distribusjon
	Firepolet (4P)	0,5A – 125A	Trefase + nøytral, felles utløsningsmekanisme
Brytekapasitet	Standard (S)	3kA – 6kA	Innenlandske installasjoner, nettverk med lavt feilnivå
	Forbedret (H)	10kA	Næringsbygg, middels feilnivå
	Høy (G)	15kA – 25kA	Industrielt strømnett, høy feilkapasitet
Montering Standard	DIN-skinne (IEC 60715)	Alle vurderinger	35 mm topphattskinne (TH35), rask montering med snap-on
Montering Standard	Panelfeste	0,5A – 63A	Skruefestet sokkel, eldre installasjoner

Nåværende vurderingsserie (foretrukne verdier): 0,5A,1A,2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A

Kjernefunksjoner og beskyttelsesfunksjoner

Dual-Element Beskyttelsesmekanisme

Funksjon	Aktiveringsprinsipp	Tekniske parametere
Overbelastningsbeskyttelse (termisk)	Bimetallisk strips varmeekspansjon	1,05×In: Ingen tur (2t), 1,3×In: Trip ≤1t (In≤32A), ≤2t (In>32A), 1,45×In: Trip <1t
Kortslutningsbeskyttelse (magnetisk)	Magnetstempel momentant	Type B: 3-5×In, Type C: 5-10×In, Type D: 10-20×In, <20ms drift
Isolasjonsfunksjon	Positiv kontaktseparasjon	Egnethet for isolasjon i henhold til IEC 60898-1, verifisering av kontaktgap
Turindikasjon	Mekanisk flagg/vindu	Distinkt PÅ/AV-posisjon, trip-fri mekanisme forhindrer lukking ved feil

Avanserte designfunksjoner

Moderne MCB-er inneholder sofistikerte tekniske elementer:

Hurtigfremstilling, hurtigbrytende mekanismer: Uavhengig av håndtakets driftshastighet, sikrer konsistent kontaktlukking

Reisefri design: Forhindrer manuell lukking under vedvarende feiltilstander

Reversibilitet for linjebelastning: Inn-/utgangsterminaler utskiftbare for installasjonsfleksibilitet

Applikasjonsmiljøer og brukstilfeller

Installasjonsmiljø	Spesifikk applikasjon	Typiske spesifikasjoner
Boligbygg	Lyskretser, stikkontakter, VVS, varmtvannsberedere	6A-32A Type B/C, 6kA Icn, DIN-skinnemontering
Kommersielle kontorer	Fordelingstavler, datautstyr, UPS-kretser	10A-63A Type C, 10kA Icn, 4-polet for 3-fase
Detaljhandel og gjestfrihet	Butikkbelysning, kjøling, kjøkkenutstyr	16A-40A Type C, 10kA, felles tur for flerpolet
Industrielle kontrollpaneler	Maskinverktøy, motorstyringskretser, automasjon	10A-63A Type D, 15kA, høy mekanisk utholdenhet
Infrastruktur	T-banestasjoner, flyplasser, sykehus, datasentre	32A-125A Type C, 25kA, strømbegrensende klasse 3
Fornybar energi	Solar strengbeskyttelse, batterisystemer, invertere	10A-63A DC-klassifisert (IEC 60898-2), 250V/500V/1000V DC
Marine og offshore	Skipsdistribusjon, offshoreplattformer	Tropisk (T2), korrosjonsbestandig, 55°C omgivelsestemperatur

Arbeidsflyt for produksjon og produksjon

Høyvolums presisjonsproduksjonssekvens

Råmateriale IQC → Termoplastisk sprøytestøping → Kontaktsystemstempling → Bimetallisk elementmontering → Magnetisk spolevikling → Arc Chute Integration → Mekanismemontering → Kalibrering og testing → Endelig QC → Emballasje

Kritiske produksjonsstadier

Scene	Prosessdetaljer	Kvalitetskontrollpunkter
Boligsprøytestøping	Slagsterk termoplast (PA66, PBT) med 30 % glassfiber, 280-320°C smeltetemperatur, 800-1200 bar injeksjonstrykk	Dimensjonstoleranse ±0,05 mm, slagstyrke >7 kJ/m², sporingsindeks >600V, UL 94 V-0 brennbarhet
Kontakt Stempling & Plating	Sølv-nikkel (AgNi 90/10) eller sølv-kadmium oksid kontakter, progressiv stansing, tønnebelegg 8-12μm sølv	Hardhet HV 80-120, kontaktmotstand <100μΩ, pletteringstykkelse XRF-verifisering
Produksjon av bimetallelementer	Inconel/passivert stålkompositt, presisjonsvalsing, varmebehandling for avbøyningsegenskaper	Avbøyningshastighet 0,15-0,25 mm/°C, kalibrering ved 20°C referanse, ±3 % batchkonsistens
Magnetisk spoleproduksjon	Kobbertråd (0,3-0,8 mm diameter), automatisert vikling, vakuumlakkimpregnering	Omdreininger ±1%, DC motstand ±5%, isolasjonsmotstand >100MΩ
Arc Chute Montering	Splitterplater i stål (0,5 mm), keramiske lysbueritter, optimert avioniseringskammergeometri	Magnetisk fluksverifisering, dielektrisk styrke 2,5 kV, dimensjonal ±0,02 mm
Mekanisme integrering	Ladesystem i fjærstål, vippemekanisme, snublefri overstyring, energilagringsfjærer	Mekanisk utholdenhet 20 000 sykluser, turkraft 3-8N, vekslepålitelighet
Endelig kalibrering	Automatisert tids-strømtesting ved 1,05×In, 1,25×In, 5×In (eller kurvespesifikk)	Turtid ±20 % toleranse, øyeblikkelig turbekreftelse, merkingsvarighet

Primære råmaterialer og komponentspesifikasjoner

Komponent	Materialspesifikasjon	Leverandørstandarder	Nøkkelegenskaper
Støpt hus	PA66 GF30 (polyamid 66, 30 % glassfiber) eller PBT GF30	IEC 60664-1, UL 94 V-1	Sporingsindeks >600V, varmebestandighet 160°C, slagstyrke >7 kJ/m², halogenfri tilgjengelig
Betjeningshåndtak	PC/ABS blanding eller PA66	ISO 527	Strekkstyrke >50MPa, UV-stabilisert, fargeekte
Faste/flytte kontakter	Elektrolytisk kobber (Cu-ETP C11000) + AgNi 90/10 eller AgCdO-belegg	ASTM B152	Konduktivitet ≥100 % IACS, lysbueerosjonsmotstand, anti-sveising
Bimetall stripe	Inconel 718/passivert stålkompositt (ASTM TM2) eller messing/stål	ASTM B388	Nedbøyningsgrad 0,2 mm/°C, stabilitet ±3 % over 20 år, krypemotstand
Magnetisk spole	Emaljert kobbertråd (Klasse F 155°C eller Klasse H 180°C)	IEC 60317	Nedbrytningsspenning >3kV, loddeevne 390°C/2s, fleksibilitet
Arc Splitter Plater	Kaldvalset stål SPCC-SD (0,5mm) med keramisk belegg	JIS G 3141	Magnetisk permeabilitet >2000, varmebestandighet >1000°C, bueslukking
Driftsfjærer	Oljeherdet karbonstål SWP-B eller rustfritt stål 301	JIS G 3522	Tretthetstid >50 000 sykluser, strekkstyrke 1800-2200MPa
Terminaler	Messing C36000 eller kobber C11000 med tinnbelegg (5-8μm)	ASTM B16	Strømtetthet 1,0-1,2 A/mm², dreiemomentmotstand 1,5-2,5Nm, korrosjonsbestandighet
Monteringsklemme	Fjærstål 65Mn eller rustfritt stål 304	GB/T 1222	Klemmekraft 50-100N, DIN-skinnekompatibilitet (EN 60715)

Overholdelse av standarder og testprotokoller

Internasjonalt standardrammeverk

Standard	Omfang	Gjeldende vurderinger
IEC 60898-1	Strømbrytere for AC-drift (husholdning og lignende)	Global baseline for AC MCB-er opp til 125A, 415V
IEC 60898-2	Effektbrytere for AC og DC drift	DC-klassifiserte MCB-er for solenergi, batteri, jernbaneapplikasjoner
EN 60898-1	Europeisk harmonisert versjon	CE-merking, samsvar med EU-markedet
IEC 60947-2	Lavspentkoblingsanlegg - Effektbrytere	Industrielle MCBer >80A, høyere brytekapasitet
GB/T 10963.1	Kinesisk nasjonal standard tilsvarende	CCC-sertifisering, Kina-markedet

Obligatoriske typetester (IEC 60898-1)

Testkategori	Spesifikk test	Akseptkriterier
Merking og dokumentasjon	Uutslettelighet av merking	Permanent etter løsemiddeltørking, temperatursykling
Mekanisk integritet	Pålitelighet av skruer, tilkoblinger, terminaler	Ingen løsner etter vibrasjon, dreiemoment tåler
Sikkerhet	Beskyttelse mot elektrisk støt	IP20 minimum, fingersikre terminaler
Dielektriske egenskaper	Strømfrekvensmotstand (2kV/1min), impuls (6kV)	Ingen sammenbrudd, ingen overslag
Temperaturstigning	Kontinuerlig strøm ved 40°C omgivelsestemperatur	Terminaler ≤60K, kasse ≤40K
28-dagers test	Vedvarende 1,13×I lasting	Ingen tur, ingen degradering
Snubleegenskaper	Konvensjonell tid-strømverifisering	1,05×In: ingen tur (2t), 1,3×In/1,45×In: tur innenfor grensene
Mekanisk utholdenhet	20 000 operasjoner uten last	<5 % parameterdrift, ingen feil
Elektrisk utholdenhet	4000 lasteoperasjoner ved merkestrøm	Kontaktslitasje <50 %, turegenskaper opprettholdes
Kortslutningsbrudd	Icn (vurdert), Ics (tjeneste) verifisering	3 operasjoner, vellykket avbrudd, dielektrisk utvinning
Miljømessig	Mekanisk støt, slag, varme, brann, rust	Funksjonell etter kondisjonering, ingen sikkerhetsforringelse

Fabrikkstandarder for kvalitetskontroll og inspeksjon

Innkommende materiale QC (IQC)

Materiale	Inspeksjonsartikler	Prøvetakingsplan	Utstyr
Termoplastiske granulat	Glassinnhold, viskositet, fuktighet, farge	Per batch, COA-verifisering	Smeltestrømindekser, fuktighetsanalysator, spektrofotometer
Kobbertråd (kontakter)	Renhet ≥99,9 %, ledningsevne, utglødning	AQL 0,65	Spektrometer, konduktivitetsmåler
Sølvbeleggsløsning	Metallkonsentrasjon, pH, urenheter	Daglig overvåking	Atomabsorpsjonsspektrometer
Bimetalllist	Nedbøyningshastighet, motstand, stabilitet	Pr. batch, prøvetesting	Termoovn, nedbøyningsmåling
Emaljert ledning	Diameter, isolasjonstykkelse, sammenbruddsspenning	AQL 1.0	Mikrometer, dielektrisk tester
Fjærstål	Strekkstyrke, tretthetsmotstand, forming	Per batch	Strekkmaskin, utmattelsestester

Kvalitetskontroll under prosess (IPQC)

Stasjon	Kontrollparametere	Hyppighet	Metode
Sprøytestøping	Temperatur 280-320°C, trykk 800-1200 bar, syklustid	Hver syklus	SCADA-overvåking, SPC-diagrammer
Kontaktstempling	Dimensjon ±0,02 mm, grad <0,01 mm, pletteringstykkelse	Hvert 30. minutt	Optisk komparator, XRF-analysator
Bimetall kalibrering	Nedbøyning ved referansetemperatur, kryptest	Hver 100. enheter	Automatisert kalibreringsstasjon
Spolevikling	Omdreininger, spenningskontroll, jevnhet i lag	Hver enhet	Automatisert viklingsmaskin med tilbakemelding
Montering av mekanismer	Vippekraft, snublefri funksjon, kontaktgap	Hver enhet	Kraftmåler, automatisert testbenk
Sluttmontering	Momentmerking, kontaktoppretting, håndtaksbetjening	Hver enhet	Synssystem, funksjonstester

Endelig kvalitetskontroll (FQC) og utgående QC (OQC)

Testelement	Standard	Prøvestørrelse
Dielektrisk tåle spenning	2kV AC/1 min	100 %
Isolasjonsmotstand	>100MΩ @ 500V DC	100 %
Kontaktmotstand	<100μΩ per pol	100 %
Snubleegenskaper	1,05×In (ingen tur), 1,3×In (tur), 5×In (øyeblikkelig)	100 %
Mekanisk drift	5 PÅ-AV sykluser, trip-fri verifisering	100 %
Klaring mellom åpne kontakter	≥3 mm (i henhold til IEC 60898-1)	100 %
Visuell og dimensjonell inspeksjon	Null feil på kritiske dimensjoner	100 %
Markering av varighet	Løsemiddeltørking, slitasjetest	AQL 1.0
Emballasjens integritet	Falltest, vibrasjon (ISTA 3A), merking	Per parti

Produksjonsinfrastruktur og produksjonsevne

Avansert produksjonsutstyr

Utstyrskategori	Maskinspesifikasjon	Funksjon	Kapasitet
Sprøytestøping	120-tonns termoplastinjeksjonspresse (Arburg/Engel) med robothåndtering	MCB-hus, deksel, lysbuekammerproduksjon	5000 boliger/døgn
Progressiv stempling	60-tonns høyhastighetspresse (Bruderer/Yamada Dobby) med dysebeskyttelse	Kontaktstempling, terminalforming	30 000 kontakter/dag
Overflatebehandling	Automatisert tønnebelegglinje (sølv, tinn)	Kontaktplatetykkelse 8-12μm	5000 kg/dag
Forsamling	Høyhastighets montering	Mekanismemontering, kalibrering, testing	3000 enheter/dag per linje
Testing av utstyr	Automatisk primærinjeksjonstestsett (3-125A, 10 000A feilkapasitet)	Verifisering av tid-strømkurve	500 enheter/time
	Mekanisk utholdenhetstester (20 000 sykluser, IEC 60898-1 klausul 9.11)	Livstesting, slitasjeovervåking	200 enheter samtidig
	EMC-testkammer (for elektronisk tilbehør)	Immunitet/utslippstesting	100 enheter/dag

Produksjonskapasitet og ledetider

Produktkategori	Månedlig kapasitet	Standard ledetid	Hastebestillingsevne
Standard MCB (0,5A-63A, SP/DP)	1 000 000 enheter	3–4 uker	3 dager (lagerkomponenter)
Industriell MCB (80A-125A, TP/4P)	200 000 enheter	3–4 uker	5 dager
DC MCB (IEC 60898-2)	100 000 enheter	3–4 uker	5 dager
Egendefinerte konfigurasjoner (spesielle kurver, tilbehør)	Prosjektgrunnlag	4-6 uker	2 uker

Ingeniør og teknisk teamstruktur

Avdeling	Personale	Ekspertise	Ansvar
FoU-teknikk	5 ingeniører	Lavspenningsbeskyttelse, materialvitenskap, elektromagnetisk design, automasjon	Ny produktutvikling (B/C/D/K/Z-kurver), tilpasning, patentportefølje (30+ patenter)
Prosessteknikk	18 ingeniører	Sprøytestøping, presisjonsstempling, plating, mager produksjon	Produksjonslinjeoptimalisering, SOP-dokumentasjon, yield-forbedring (>99%), automatiseringsintegrasjon
Testing og validering	12 ingeniører	Høyvolumstesting, miljøsimulering, pålitelighetsteknikk	Typetestkoordinering, rutinetestautomatisering, feilanalyse, sertifiseringshåndtering
Kvalitetssikring	30 teknikere	ISO 9001, IATF 16949, statistisk prosesskontroll (SPC), metrologi	Leverandørrevisjon, prosessrevisjon, styring av korrigerende tiltak, kalibreringslaboratorium
Applikasjonsteknikk	8 ingeniører	Bolig/kommersiell elektrodesign, selektiv koordinering, feltstøtte	Teknisk kundestøtte, design av distribusjonstavler, opplæringsprogrammer

Sertifiseringer og samsvarsdokumentasjon

Sertifisering	Utstedende organ	Omfang	Gyldighet
ISO 9001:2015	TÜV SÜD / SGS / Bureau Veritas	Kvalitetsstyringssystem	Årlig overvåking
IEC 60898-1 Typetest	Intertek	Produktsikkerhet og ytelse	Per produktserie
CE-merking	Varslet organ	markedsadgang til EU	Designavhengig
CCC (Kina)	CQC	Kinesisk obligatorisk sertifisering	5 års gyldighet
CB-ordningen	IECEE	Internasjonal sertifisering	Per produktserie
SEMKO (Sverige)	Intertek	Nordisk markedssikkerhetsgodkjenning	Per produktserie

Hvorfor vår MCB-produksjon skiller seg ut

Vårt produksjonsanlegg representerer40 års spesialisering innen produksjon av miniatyrbrytere, og leverer produkter som overgår globale standarder gjennom:

Høyvolum presisjonsproduksjon: Automatiserte linjer som produserer 1 000 000+ enheter månedlig med <50 ppm feilfrekvens

Vertikal integrasjon: In-house sprøytestøping av hus, kontaktstempling/plettering og produksjon av DIN-skinne som sikrer fullstendig forsyningskjedekontroll

Avansert testinfrastruktur: $2M+ investert i automatisert primær injeksjonstesting, mekanisk utholdenhetsverifisering (20 000 sykluser) og EMC-samsvar

Global sertifiseringsstrategi: Samsvar med flere standarder (IEC 60898-1, EN, GB, ) som muliggjør sømløs markedsadgang på tvers av 120+ land

Tilpasningsmulighet: Fra spesialiserte tropiske formuleringer (T2, 55°C omgivelsestemperatur) til DC-klassifiserte versjoner (250V/500V/1000V) og unike kurveegenskaper

For tekniske spesifikasjoner, fordelingstavledesignstøtte, selektive koordineringsstudier eller planlegging av fabrikkrevisjon, gir ingeniørteamet vårt direkte konsultasjon for å sikre at dine bolig-, kommersielle eller industrielle elektriske installasjoner oppfyller både beskyttelseskrav og langsiktige pålitelighetsmål.

View as

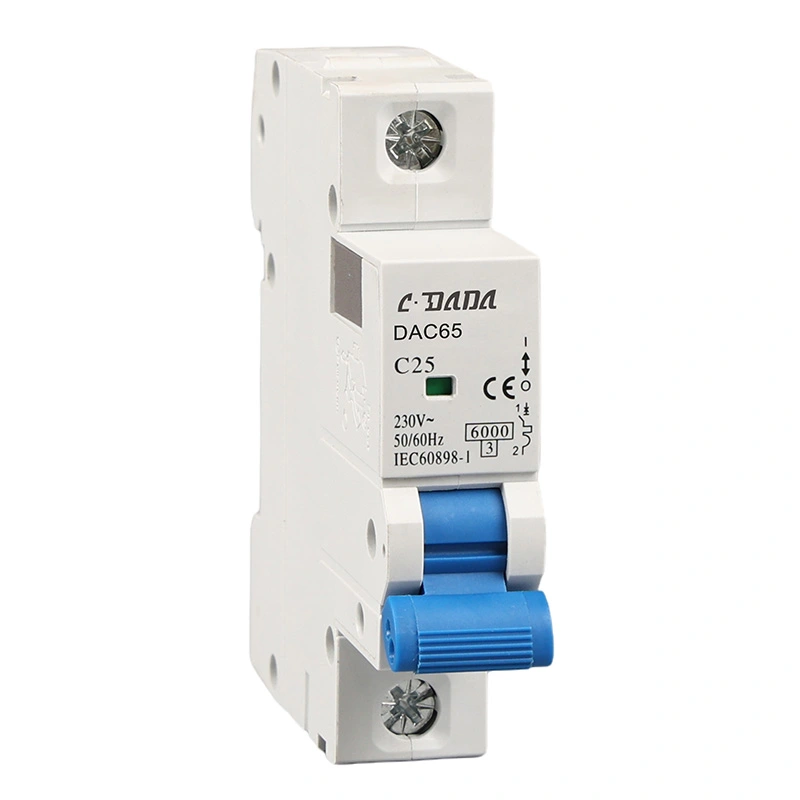

Miniatyrbryter REAL 6KA

Kontakt CDADA i dag og la oss være din leverandør av miniatyrbryter REAL 6KA, en høykvalitets miniatyrbryter i samsvar med IEC/EN60898 for pålitelig kretsbeskyttelse. Den har termisk magnetisk utløsning og et flammehemmende skall, er enkel å installere på DIN-skinne og er enkel å vedlikeholde. Den kombinerer stabil ytelse med slitesterk design, og oppnår lang levetid for strømdistribusjon i boliger og industri.

Se mer >> Send forespørsel >>

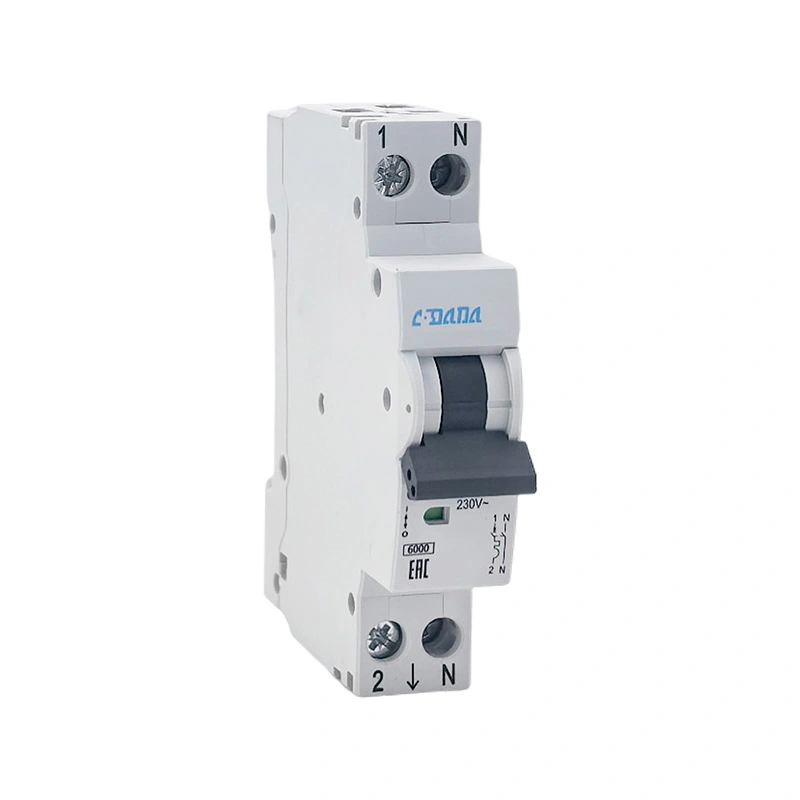

Miniatyrbryter DPN 6KA

CDADA miniatyrbryter DPN 6KA er perfekt for bulk anskaffelse, en høykvalitets 1P+N miniatyrbryter i samsvar med IEC60898-1 for sikker husholdnings- og kommersiell kretsbeskyttelse. Den bruker dobbel bruddpunktdesign og stabil termisk-magnetisk utløsning, enkel å installere på DIN-skinne og enkel å vedlikeholde. Den kombinerer pålitelig struktur med lang levetid, og sikrer sikker strømforsyning for ulike lavspente kraftsystemer.

Se mer >> Send forespørsel >>

3-fase MCB-bryter

Velg CDADA som din produsent og leverandør, og få vår 3-fase MCB Breaker, CE CB CCC sertifisert med 6kA brytekapasitet for industriell og kommersiell kraftdistribusjon. Dette produktet bruker et flammehemmende skall og presis termisk-magnetisk utløsning, er enkelt å montere på DIN-skinne og enkelt å vedlikeholde. Den kombinerer stabil ytelse med lang mekanisk og elektrisk levetid, og sikrer sikker kretsbeskyttelse for trefasestrømsystemer.

Se mer >> Send forespørsel >>

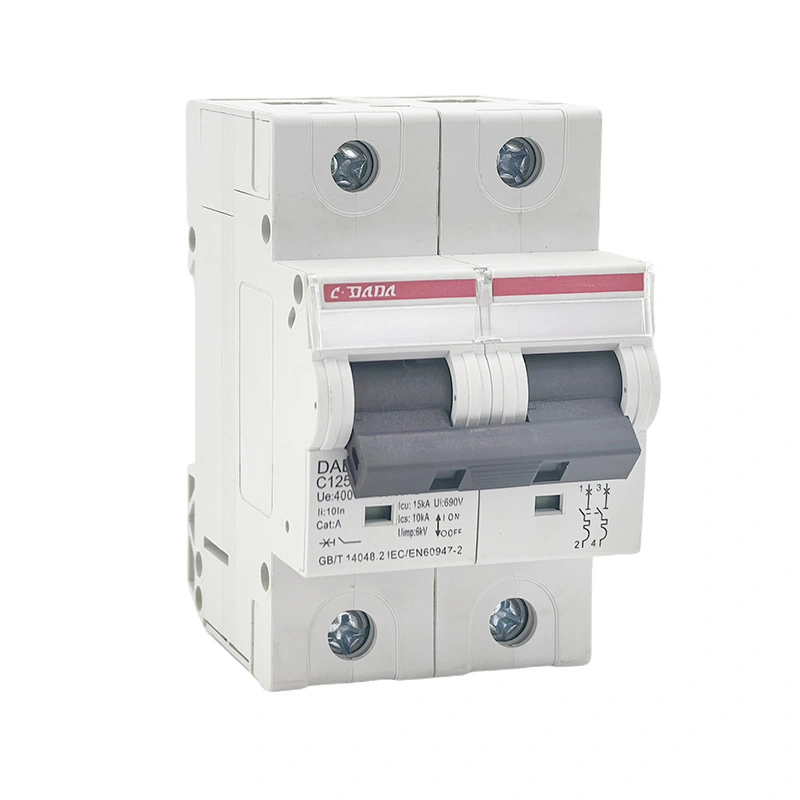

125 15KA automatsikring
