A 125 15KA automatsikringer designet for elektriske systemer som krever både høy strømkapasitet og pålitelig kortslutningsbeskyttelse. I motsetning til konvensjonelle lavklassifiserte MCB-er, kan en 125A-enhet med høy brytekapasitet håndtere krevende distribusjonsapplikasjoner der feilstrømmene kan være betydelig høyere. Denne artikkelen forklarer hvordan en 125 15KA MCB fungerer, hva dens nøkkelspesifikasjoner betyr, hvor den kan brukes, hvordan du velger og installerer den riktig, og hva innkjøpsteam bør undersøke før de legger inn en bestilling. Den utforsker også de praktiske designfunksjonene til DAB7-125-serien fra Shanghai DaDa Electric Co., Ltd., inkludert termisk-magnetisk beskyttelse, strømbegrensende design, store kabelterminaler og en 15kA brytekapasitet.
Innholdsfortegnelse
- Hva er en 125 15KA miniatyrbryter?
- Hvorfor er 125A og 15KA viktig?
- Hvordan fungerer beskyttelsesmekanismen?
- Hvilke funksjoner forbedrer den praktiske ytelsen?
- Hvor kan en 125 15KA MCB brukes?
- Nøkkelspesifikasjoner å undersøke
- Hvordan velge riktig konfigurasjon
- Installasjons- og vedlikeholdshensyn
- Vanlige problemer og kjøpsbekymringer
- Hvorfor Shanghai DaDa Electric Co., Ltd.?
- Ofte stilte spørsmål
- Endelige betraktninger

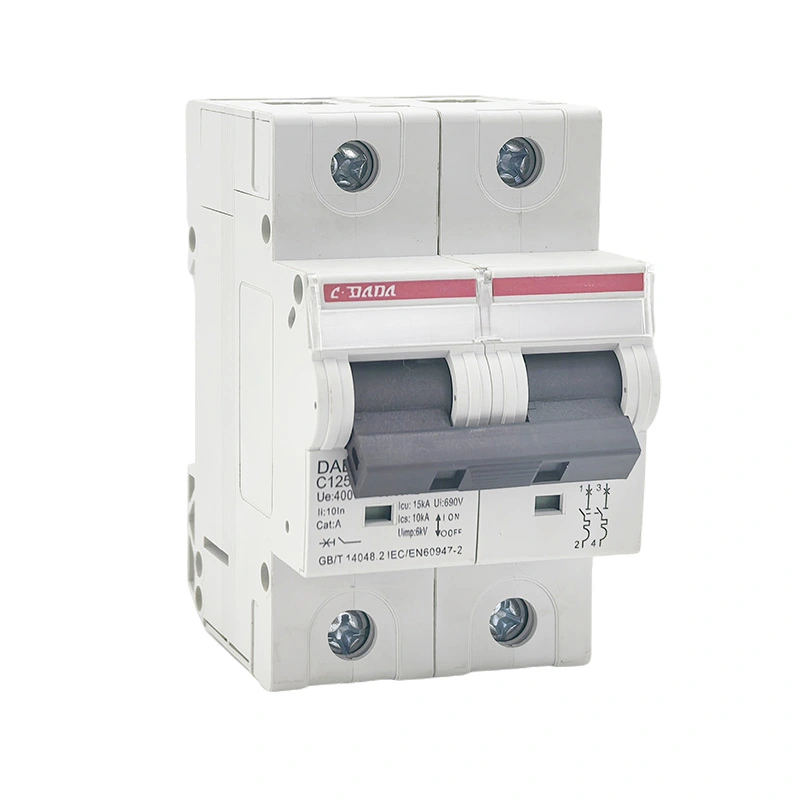

Hva er en 125 15KA miniatyrbryter?
En 125 15KA miniatyrbryter er en høystrømsbeskyttelsesenhet designet for å avbryte elektriske kretser når unormale strømforhold oppstår. I produktbetegnelsen identifiserer "125" generelt en merkestrøm på opptil 125A, mens "15KA" refererer til en 15kA kortslutningsbrytende kapasitet under gjeldende testbetingelser og standard.
Disse to tallene beskriver forskjellige elektriske egenskaper. 125A-klassifiseringen gjelder strømmen bryteren er designet for å bære under spesifiserte driftsforhold. 15kA-tallet er relatert til nivået av potensiell kortslutningsstrøm som bryteren kan avbryte trygt under de spesifiserte forholdene.
Denne forskjellen er viktig når ingeniører sammenligner effektbrytere. En høyere merkestrøm betyr ikke automatisk høyere kortslutningsbryteevne. Begge verdiene må vurderes mot de elektriske egenskapene til installasjonen.
DAB7-125-serien fra Shanghai DaDa Electric Co., Ltd. er utviklet for industrielle og kommersielle kraftdistribusjonsapplikasjoner. Den publiserte produktinformasjonen identifiserer en maksimal nominell strøm på 125A og alternativer med høy brytekapasitet, inkludert 15kA. Produsenten spesifiserer også termisk-magnetisk beskyttelse og en strømbegrensende design.
Hvorfor er 125A og 15KA viktig?
Elektriske distribusjonssystemer kan inneholde betydelig feilenergi, spesielt nær transformatorer, fordelingstavler, industrimaskiner og store kraftbelastninger. Hvis en beskyttelsesenhet utsettes for en feilstrøm over dens spesifiserte avbruddsevne, kan konsekvensene inkludere utstyrsskade, overdreven lysbuedannelse og alvorlige sikkerhetsrisikoer.
En 15kA brytekapasitet gir en høyere avbruddsmargin enn mange standard MCBer med lav brytekapasitet. Den faktiske egnetheten avhenger imidlertid av den potensielle kortslutningsstrømmen ved installasjonspunktet og kravene i gjeldende elektrisk standard.
| Parameter | Hva det indikerer | Hvorfor det betyr noe |
|---|---|---|
| 125A | Merkestrøm | Bestemmer det normale strømføringsområdet til bryteren. |
| 15kA | Høy kortslutningsavbruddsevne | Hjelper bryteren med å avbryte spesifiserte høye feilstrømmer. |
| Termisk tur | Overbelastningsbeskyttelse | Reagerer på vedvarende overdrevne strømforhold. |
| Magnetisk tur | Kortslutningsbeskyttelse | Gir rask drift under alvorlige feilforhold. |
| Strømbegrensning | Reduksjon av feilenergi | Kan bidra til å begrense belastningen på nedstrømsutstyr. |
Ved utforming av et distribusjonssystem bør derfor bryteren velges fra faktisk lastberegning, lederklassifisering, feilstrømberegning, spenning, frekvens, polkonfigurasjon og koordineringskrav i stedet for fra gjeldende karakter alene.
Hvordan fungerer beskyttelsesmekanismen?
En moderne MCB kombinerer generelt to primære utløsningsprinsipper: termisk beskyttelse og magnetisk beskyttelse. De to mekanismene adresserer ulike typer overstrømhendelser.
Termisk beskyttelse reagerer på overbelastningsforhold som vedvarer over tid. Når strømmen overskrider det tiltenkte driftsnivået, får varme det termiske elementet til å fungere og åpne kretsen.
Magnetisk beskyttelse er beregnet for høystrøms feiltilstander. En sterk magnetisk respons kan aktivere utløsningsmekanismen raskt når det oppstår en alvorlig kortslutning.
Når kontakter skiller seg under feilavbrudd, kan det dannes en elektrisk lysbue. Interne lysbuestyringsstrukturer hjelper til med å kontrollere og slukke lysbuen under avbrudd.
Strømbegrensende konstruksjon kan redusere energien som tillates å passere gjennom kretsen under en kortslutningshendelse, og bidra til å redusere stress på tilkoblede komponenter.
DAB7-125-produktinformasjonen beskriver en termisk og magnetisk utløsningsfunksjon, en utløsningsfri mekanisme og en strømbegrensende design. Disse funksjonene er spesielt relevante for applikasjoner der beskyttelsesanordningen må reagere konsekvent på både langvarige overbelastninger og høystrømsfeil.
Hvilke funksjoner forbedrer den praktiske ytelsen?
Elektrisk beskyttelsesutstyr vurderes ikke bare ut fra dets overskriftsstrømklassifisering. Mekanisk konstruksjon, terminaldesign, kontaktmaterialer, monteringsmetode og interne lysbuekontrollarrangementer kan alle påvirke praktisk brukervennlighet.
- Høy bruddkapasitet:En 15kA-spesifikasjon gir en høyere kortslutningsavbruddsevne enn mange konvensjonelle MCB-er med lav bruddkapasitet.
- Store kabelterminaler:DAB7-125-serien er designet med store terminaler egnet for kobber- og aluminiumsledere opp til 35 mm² i henhold til produsentens publiserte informasjon.
- Turfri mekanisme:Bryteren kan opprettholde sin beskyttende funksjon selv når betjeningsmekanismen holdes i PÅ-posisjon.
- Positiv kontaktindikasjon:En tydelig indikasjon på kontaktstatus kan gjøre inspeksjon og vedlikehold enklere.
- Termisk-magnetisk drift:Ulike overstrømsforhold kan løses gjennom komplementære utløsningsmekanismer.
- DIN-skinne montering:Modulær montering forenkler installasjonen i kompatibelt distribusjonsutstyr.
- Flammehemmende kabinett:Den publiserte DAB7-125-informasjonen spesifiserer et PA66 flammehemmende husmateriale.
Disse detaljene er viktige for distributører og systemintegratorer fordi installasjonseffektivitet og servicevennlighet kan påvirke den totale driftsopplevelsen, ikke bare den opprinnelige kjøpesummen.
Hvor kan en 125 15KA MCB brukes?
En 125A høybrytende MCB kan vurderes for elektriske distribusjonssystemer der kretsstrømmen og feilnivået faller innenfor enhetens spesifiserte driftsområde. Typiske bruksmiljøer kan omfatte industrianlegg, kommersielle bygninger, utstyrsdistribusjonspaneler og andre kretser med høyere strømstyrke.
| Søknad | Typisk krav | Potensiell fordel |
|---|---|---|
| Industriell distribusjon | Høyere strømbelastninger og krevende feilforhold | Høy strømkapasitet med kortslutningsbeskyttelse |
| Næringsbygg | Pålitelig distribusjonsbeskyttelse | Kompakt modulær beskyttelse for distribusjonskretser |
| Maskinsystemer | Beskyttelse for elektrisk utstyr og matere | Termisk og magnetisk overstrømrespons |
| Fordelingspaneler | Plasseffektive beskyttelsesenheter | DIN-skinne installasjon og modulær konstruksjon |
| Kraftkrevende utstyr | Høyere kretsstrøm | Opptil 125A merkestrømkonfigurasjon avhengig av valgt modell |
Bruksegnethet skal alltid bekreftes mot komplett elektrisk prosjektering. Spenning, frekvens, potensiell feilstrøm, lederstørrelse, omgivelsestemperatur, polkonfigurasjon og gjeldende installasjonsregler kan endre det aktuelle brytervalget.
Nøkkelspesifikasjoner å undersøke
Kjøpere fokuserer ofte på "125A" og "15kA" fordi de er enkle å forstå. Profesjonelle anskaffelser krever imidlertid en bredere spesifikasjonsgjennomgang.
| Spesifikasjon | Kjøpsspørsmål |
|---|---|
| Merkestrøm | Stemmer den valgte vurderingen med den beregnede kretsbelastningen og lederkapasiteten? |
| Brytekapasitet | Er den spesifiserte 15kA-kapasiteten egnet for den potensielle feilstrømmen? |
| Nominell spenning | Stemmer bryteren med systemspenningen og distribusjonsarrangementet? |
| Antall stolper | Krever kretsen 1P, 2P, 3P, 4P eller en annen konfigurasjon? |
| Turkurve | Er den valgte utløserkarakteristikken kompatibel med den tilkoblede lasten? |
| Gjeldende standard | Oppfyller produktet standarden som kreves for målmarkedet og installasjonen? |
| Terminalkapasitet | Kan terminalene trygt romme den spesifiserte lederen? |
| Installasjonsmetode | Er det nødvendig med DIN-skinnemontering eller et annet monteringsarrangement? |
For eksempel bruker IEC 60947-2 og IEC/EN 60898-1 forskjellige klassifikasjoner og testrammeverk for effektbrytere. Publiserte produsentdata kan derfor inneholde både Icu- og Icn-terminologi avhengig av standard og produktkategori. En kjøper bør verifisere nøyaktig hvilken karakter som gjelder for spenningen og driftsforholdene til den tiltenkte installasjonen.
Hvordan velge riktig konfigurasjon
Å velge en 125 15KA miniatyrbryter bør begynne med det elektriske systemet i stedet for produktkatalogen. En enkel valgprosess kan redusere risikoen for feiltilpasning mellom bryteren og kretsen.
- Bestem designstrømmen.Beregn forventet kontinuerlig og intermitterende belastningsstrøm.
- Sjekk lederens vurdering.Beskyttelsesanordningen bør være koordinert med kabelens tillatte strøm under de faktiske installasjonsforholdene.
- Bestem potensiell kortslutningsstrøm.Den valgte brytekapasiteten skal være tilstrekkelig for feilnivået på installasjonspunktet.
- Bekreft spenning og frekvens.Sørg for at bryteren er klassifisert for det elektriske systemet.
- Velg stolpearrangementet.Vurder kravene til fase- og nøytralledere.
- Gjennomgå turegenskaper.Utløsningskurven skal være egnet for tilkoblet last og forventede innstrømningsforhold.
- Bekreft standarder og sertifiseringer.Sjekk kravene til målmarkedet, prosjektspesifikasjonen og lokale elektriske forskrifter.
- Bekreft fysisk kompatibilitet.Bekreft dimensjoner, terminalstørrelse, DIN-skinnekompatibilitet og panelavstand.
Installasjons- og vedlikeholdshensyn
Riktig installasjon er avgjørende for enhver høystrømsbeskyttelsesenhet. Selv en godt utformet effektbryter kan ikke kompensere for feil dimensjonerte ledere, løse terminaler, uegnede kapslinger eller feil installasjonspraksis.
- Kontroller brytermodellen og vurderingen før installasjon.
- Isoler strømforsyningen og følg gjeldende sikkerhetsprosedyre.
- Bekreft at ledertverrsnittet er kompatibelt med terminalen.
- Forbered ledere på riktig måte og unngå skadede eller feilaktig avisolerte kabelender.
- Stram klemmer i henhold til produsentens spesifiserte krav.
- Sørg for at bryteren er sikkert montert på den kompatible DIN-skinnen.
- Kontroller at kabinettet gir passende beskyttelse og klaring.
- Inspiser terminalene med jevne mellomrom for tegn på overoppheting, misfarging eller mekanisk løshet.
- Test beskyttelsessystemet i henhold til vedlikeholdskravene til installasjonen.
Vedlikeholdsplaner bør gjenspeile miljøet og driftssyklusen. Industrielle installasjoner med høy belastning, hyppige koblinger, støv, vibrasjoner eller forhøyede temperaturer kan kreve hyppigere inspeksjon enn lett belastede innendørs distribusjonssystemer.
Vanlige problemer og kjøpsbekymringer
Kjøpere av høystrøms MCB-er møter ofte flere praktiske utfordringer. Å løse disse problemene før anskaffelse kan forhindre forsinkelser og installasjonsproblemer.
Noen produktoppføringer nevner bare en generisk "høy bruddkapasitet." Kjøpere bør be om nøyaktig vurdering, standard, spenning og testgrunnlag.
Å velge 125A uten å sjekke kabelkapasitet og faktisk designstrøm kan skape koordinasjonsproblemer.
Større ledere krever terminaler designet for å akseptere det nødvendige tverrsnittsarealet. Terminalkompatibilitet bør bekreftes før kjøp.
Internasjonale kjøpere trenger ofte tekniske spesifikasjoner, sertifiseringer, tegninger og produktinformasjon for prosjektgodkjenning.
En profesjonell leverandør bør være i stand til å gi tydelige produktdata og hjelpe kjøpere med å forstå forskjellene mellom merkestrøm, bruddkapasitet, utløsningsegenskaper og installasjonskrav.
Hvorfor Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.utvikler og produserer kretsbeskyttelsesprodukter for industrielle og kommersielle elektriske applikasjoner. Den publiserte produktporteføljen inkluderer MCB-er, MCCB-er, RCBO-er, RCCB-er og relatert kretsbeskyttelsesutstyr.
DAB7-125-serien er posisjonert for applikasjoner som krever høyere strømkapasitet og høy kortslutningsbrytende evne. Publiserte spesifikasjoner inkluderer en 15kA høy brytekapasitet, termisk-magnetisk utløsningsfunksjon, strømbegrensende design, positiv kontaktindikasjon og terminaler egnet for større ledere. :contentReference[oaicite:1]{index=1}
Produsentens fabrikkinformasjon beskriver også dedikerte verksteder for stempling, punktsveising, nagling, sprøytestøping og montering, som støtter produksjonen av både MCB- og MCCB-produkter. :contentReference[oaicite:2]{index=2}
For distributører, elektrogrossister, panelbyggere og OEM-kunder kan denne typen produksjonsevne være nyttig når konsekvent produktforsyning, teknisk dokumentasjon og konfigurasjonsstøtte er viktige deler av en kjøpsbeslutning.
| Kjøperkrav | Relevant DAB7-125-karakteristikk |
|---|---|
| Høystrømskretsbeskyttelse | Merkestrøm opp til 125A |
| Høyere kortslutningskrav | Opptil 15kA brytekapasitet i henhold til publisert produktinformasjon |
| Overbelastningsbeskyttelse | Termisk turfunksjon |
| Kortslutningsrespons | Magnetisk turfunksjon |
| Større konduktører | Store kabelterminaler designet for ledere opptil 35 mm² i henhold til produsentens informasjon |
| Panelinstallasjon | Modulær DIN-skinne monteringsdesign |
Produktspesifikasjoner bør alltid bekreftes mot siste tekniske dokumentasjon før endelig prosjektgodkjenning, spesielt når bryteren skal installeres i et miljø med høy feilstrøm eller et regulert elektrisk system.
Ofte stilte spørsmål
15KA refererer til en 15kA kortslutningsbrytende kapasitet under de gjeldende spesifiserte testforholdene. Den indikerer nivået av potensiell kortslutningsstrøm enheten er designet for å avbryte i henhold til gjeldende klassifisering og standard.
Nei. Valget må ta hensyn til lederkapasitet, lastegenskaper, systemspenning, omgivelsesforhold, feilstrøm, polkonfigurasjon og gjeldende elektriske krav.
125A er assosiert med merkestrømmen til bryteren, mens 15kA refererer til kortslutningsavbruddsevnen. De beskriver ulike egenskaper ved beskyttelsesanordningen.
Det kan vurderes for egnede industrielle distribusjonskretser når det elektriske systemet faller innenfor produktets spesifiserte klassifiseringer og installasjonskrav.
Nei. Bryteevne er kun én valgfaktor. Spenning, merkestrøm, utløsningskarakteristikk, lederkoordinering, polkonfigurasjon og installasjonsforhold må også evalueres.
Termisk beskyttelse adresserer vedvarende overbelastningsforhold, mens magnetisk beskyttelse reagerer raskt på høystrømsfeiltilstander som kortslutninger.
Shanghai DaDa Electrics publiserte DAB7-125-informasjon sier at de store kabelterminalene er egnet for kobber- og aluminiumkabler opp til 35 mm². Nøyaktig lederarrangement bør alltid bekreftes med gjeldende tekniske dokumentasjon før installasjon.
Kjøpere bør be om det tekniske databladet, gjeldende standarder, nominell spenning, bruddkapasitetsdata, turegenskaper, dimensjonale tegninger, terminalinformasjon, sertifiseringer og emballasjedetaljer som er relevante for destinasjonsmarkedet.
Endelige betraktninger
En 125 15KA miniatyrbryter dekker en spesifikk kombinasjon av krav: relativt høy strømkapasitet og forbedret kortslutningsavbruddsevne. For ingeniører og innkjøpsteam er det viktig å forstå hva hver vurdering representerer for å ta den riktige tekniske avgjørelsen.
De viktigste hensynene strekker seg utover "125A" og "15kA" tallene. En fullstendig evaluering bør inkludere merkespenning, feilstrøm, utløsningskarakteristikk, polkonfigurasjon, lederkompatibilitet, gjeldende standarder, installasjonsmiljø og fysiske dimensjoner.
DAB7-125-serien fra Shanghai DaDa Electric Co., Ltd. kombinerer høystrømsbeskyttelse med termisk-magnetisk drift, strømbegrensende design, store kabelterminaler og en publisert brytekapasitet på opptil 15kA. Disse egenskapene gjør produktet relevant for en rekke industrielle og kommersielle distribusjonsapplikasjoner når det er riktig tilpasset det elektriske systemet.
Bygg en mer pålitelig beskyttelsesløsning
Ser du etter en 125 15KA miniatyrbryter for industriell distribusjon, kommersielle kraftsystemer, elektriske paneler eller OEM-prosjekter?Shanghai DaDa Electric Co., Ltd.kan gi produktinformasjon og teknisk støtte for applikasjonskravene dine.
Del nominell strøm, systemspenning, polkonfigurasjon, nødvendig brytekapasitet og bruksforhold med teamet vårt. For produktspesifikasjoner, prosjektkonsultasjon eller krav til bulkkjøp,kontakt ossfor å diskutere en passende kretsbeskyttelsesløsning.
