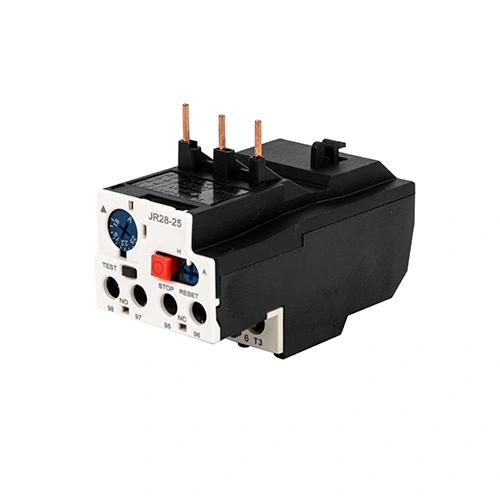

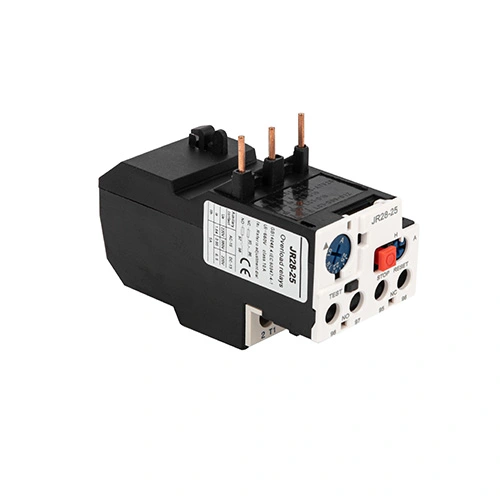

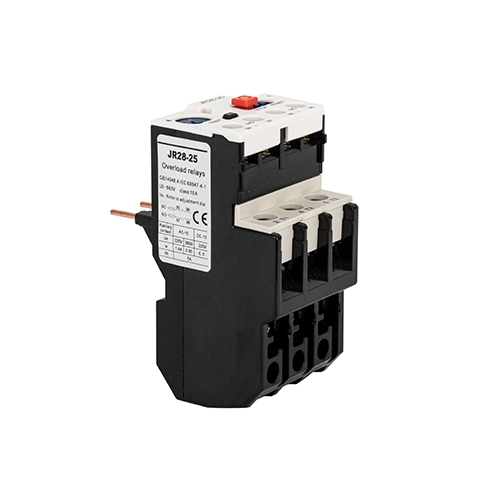

JR28 termisk overbelastningsrelé

Beskytt motorene dine med JR28 Thermal Overload Relay, en robust og intelligent beskyttelsesløsning utviklet av CDADA, en pålitelig produsent i Kina. Designet for sømløs integrasjon med CDADA D-seriens kontaktorer (D9 til D150), gir JR28-reléet omfattende forsvar mot:

● Overbelastning

● Fasesvikt (tap av én fase)

● For lange motorstarttider

● Langvarig rotorstopp

Med et omfattende justerbart strømområde fra 0,1A opp til 140A, dekker JR28-serien bruksområder fra små vifter til store industrielle pumper og kompressorer. Den har en testknapp for kontrollkretsverifisering, en tydelig trip-indikator, manuell eller automatisk tilbakestillingsvalg, og et forseglbart deksel for å forhindre uautoriserte justeringer. Bygget på utprøvd bimetallisk termisk teknologi og i samsvar med IEC 60947-4-1, sikrer CDADA JR28 pålitelig, vedlikeholdsvennlig motorbeskyttelse i krevende miljøer over hele verden.

Nøkkelspesifikasjoner

Serie: JR28 termisk overbelastningsrelé

Merke: CDADA | Produsent: Shanghai DADA Electric CO.,LTD

Kompatibilitet: Designet for D9, D12, D18 … opp til D150 kontaktorer (LC1-D/F-serien)

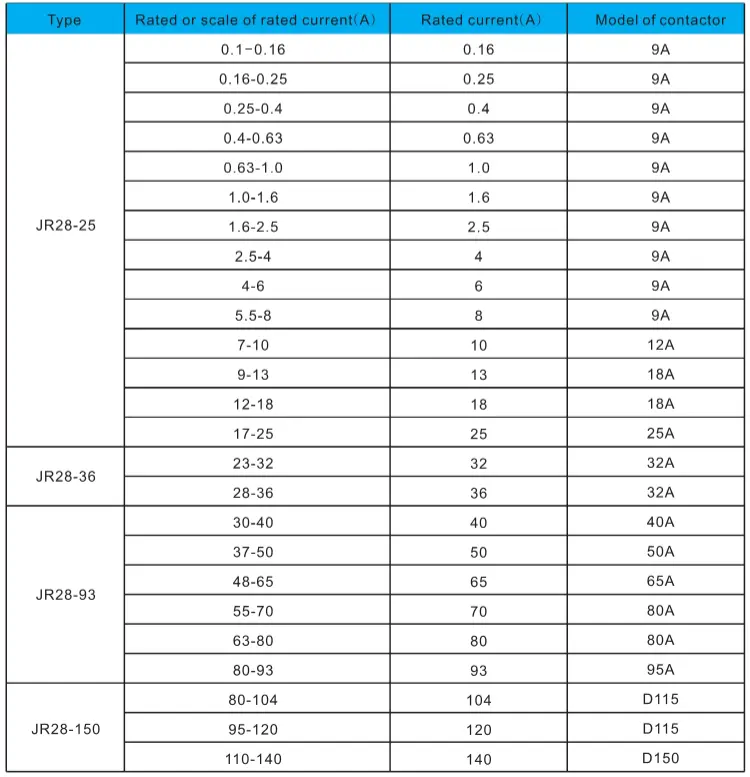

Nominell strømområde: 0,1A – 140A (flere modeller: JR28-25, JR28-36, JR28-93, JR28-150, etc.)

Poler: 3-polet (overvåker alle faser for ubalanse)

Beskyttelsesfunksjoner:

★ Termisk overbelastning

★ Fasefeildeteksjon

★ Overvåking av lang starttid

★ Rotorstoppbeskyttelse

Tilbakestillingsmodus: Manuell eller automatisk (via velgerbryter)

Testknapp: Simulerer tur – aktiverer både NO- og NC-hjelpekontakter

Stoppknapp: Åpner kun NC-kontakt (for nødsignalering)

Tripindikator: Visuelt flagg viser utløst status

Innstillingslås: Dekselet kan forsegles for manipulasjonssikker drift

Hjelpekontakter: Standard 1NO + 1NC (for alarmer, PLS-tilbakemeldinger eller forriglinger)

Montering: Snap-on-design direkte på kompatible CDADA-kontaktorer

Sertifisering: Samsvar med IEC/EN 60947-4-1 (CE-dokumentasjon tilgjengelig)

Hvorfor velge CDADA JR28 termisk overbelastningsrelé?

★  Bred gjeldende dekning

Fra 0,1A til 140A—støtter alt fra fraksjonerte HP-motorer til 110kW+ industrielle stasjoner.

★ Full kompatibilitet med kontaktorer i D-serien

Konstruert for å passe D9 til D150 – sikrer perfekt mekanisk og termisk koordinering.

★ Avanserte diagnostiske funksjoner

★ TEST-knappen bekrefter kontrollkabling uten strømbrudd

★ STOPP-knapp muliggjør ekstern signalering

★ Tripindikator fremskynder feilsøking

★ Industriell pålitelighet

Ekte bimetallisk termisk mekanisme (ikke elektronisk) – immun mot EMI, spenningstopper og programvarefeil.

★ Klar for sikkerhet og samsvar

Forseglbart deksel oppfyller ISO, CE og fabrikkrevisjonskrav for låste innstillinger.

★ Kostnadseffektiv beskyttelse

Forhindrer motorutbrenning, reduserer nedetid og forlenger utstyrets levetid – ideelt for OEM-er og systemintegratorer.

★ Pakkedetaljer varierer fra produkt til produkt. Vi oppgir denne informasjonen i våre tilbud og pakkelister. Standard eksportkartonger er designet for optimal palletering og containerlasting.

Typiske applikasjoner

★ Motorstarter: Sammenkoblet med kontaktorer for pumper, vifter, transportører

★ HVAC-systemer: Kjøleaggregater, kjøletårn, luftbehandlere

★ Vann og avløpsvann: Nedsenkbare og sentrifugale pumper

★ Produksjon: Blandere, ekstrudere, pakkelinjer

★ Gruvedrift og konstruksjon: Knusere, taljer, ventilasjonsvifter

Ofte stilte spørsmål

Q1: Hva er forskjellen mellom JR28 og LRD-serien?

A1: Begge er termiske overbelastningsreléer fra CDADA. JR28-serien støtter høyere strømmer (opptil 140A) og er designet for større kontaktorer (opptil D150), mens LRD vanligvis dekker lavere områder (opptil ～104A). Funksjonelt gir de lignende beskyttelse – men JR28 er optimalisert for tung industribruk.

Q2: Kan jeg bruke JR28 Thermal Overload Relay med ikke-CDADA-kontaktorer?

A2: Selv om det er mulig i noen tilfeller, krever optimal ytelse og garantistøtte sammenkobling med CDADA D-seriens kontaktorer (D9–D150). Mekanisk tilpasning, varmespredning og koordinasjonskurver er validert som et system.

Q3: Hvordan fungerer fasefeilbeskyttelse i JR28?

A3: Hvis en fase går tapt, fører de resterende to lederne ubalansert strøm, noe som forårsaker asymmetrisk oppvarming i de bimetalliske stripene. JR28 oppdager denne ubalansen og tripper raskere enn ved normal overbelastning, og forhindrer skade på motorviklingen.

Q4: Er manuell tilbakestilling tryggere enn automatisk tilbakestilling?

A4: Ja – for kritiske systemer. Manuell tilbakestilling tvinger en operatør til å inspisere og fjerne feilen før den startes på nytt. Automatisk tilbakestilling er egnet for uovervåket eller eksternt utstyr der kontinuitet er prioritert (f.eks. kjølepumper).

Spørsmål 5: Hvorfor velge CDADA JR28 fremfor globale merker?

A5: CDADA tilbyr:

● Ekte termisk differensialmekanisme med høy nøyaktighet

● Full kompatibilitet med D9–D150-kontaktorer – plug-and-play-pålitelighet

● Test, stopp, tilbakestill og forsegl funksjoner i én kompakt enhet

● Konkurransedyktige priser med CE-kompatibel kvalitet

● Rask teknisk støtte og engelsk dokumentasjon for globale kunder
