Hva er en motorvernbryter?

A Motorbeskyttelseskretsbryter (MPCB), også kjent som enmotorstrømbryter ellermanuell motorstarter, er en spesialisertelektromekanisk beskyttelsesanordningdesignet spesielt for å sikre elektriske motorer mot driftsfeil. I motsetning til generelle MCCB-er, integreres MPCB-eroverbelastningsbeskyttelse, kortslutningsbeskyttelse og manuell kobling i en enkelt kompakt enhet, optimalisert for de unike kravene til motorstart og driftsforhold.

Operer underIEC 60947-4-1 (kontaktorer og motorstartere) ogIEC 60947-2 (strømbrytere), MPCB-er håndterer strømklassifiseringer fra0,63A til 100A (utvider til150A i spesialiserte områder), med justerbare termiske innstillinger for å matche spesifikke motorfulllaststrømmer. De er designet for å tåle motorinnløpsstrømmer (typisk 6-8× fulllaststrøm under oppstart) uten plagsom utløsning, samtidig som den gir presis beskyttelse mot vedvarende overbelastninger og fasefeil.

Den avgjørende fordelen med MPCB ligger i deresmotoroptimerte turegenskaper— termiske elementer kalibrert for motorvarmekurver og magnetiske utløsninger satt godt over startstrømmen, men under skadelige feilnivåer. Dette eliminerer behovet for separate kontaktorer og overbelastningsreleer i mange applikasjoner, noe som reduserer panelplass og installasjonskompleksitet.

MPCB produktkategorier og konfigurasjoner

Klassifikasjon	Type	Nåværende rekkevidde	Nøkkelegenskaper
Rammestørrelse	Kompakt (NS2-25-serien)	0,63A – 25A	DIN-skinnemontering, 100kA Icu ved 400V, skru-/fjærterminaler
	Standard (NS2-32-serien)	0,1A – 32A	Utvidet rekkevidde, termisk-magnetisk utløsning, beskyttelse mot fasefeil
	Strøm (NS2-80/100-serien)	10A – 100A	Høyere termisk kapasitet, 15-50kA Icu, panelfeste
Turteknologi	Termisk-magnetisk	0,63A – 100A	Bimetallisk overbelastning + magnetkortslutning, justerbar Ir
Turteknologi	Elektronisk	25A – 150A	Mikroprosessorbasert, faseubalanse, jordfeil, kommunikasjon
Kontroll Type	Trykknapp	0,63A – 32A	Rød AV-knapp, direkte motorstyring, lokal drift
	Roterende håndtak	10A – 100A	Låsbar i AV-posisjon, hengelåsfeste (3 låser)
	Klar for fjernkontroll	25A – 100A	Kompatibilitet med shuntutløsning/underspenningsutløser
Utnyttelseskategori	AC-3	Alle vurderinger	Ekorn-burmotor starter/stopper under kjøring
Utnyttelseskategori	AC-4	0,63A – 32A	Squirrel-cage motor starter, plugger, inching (10×In)
Polkonfigurasjon	3-polet	0,63A – 100A	Standard trefase motorvern
Polkonfigurasjon	4-polet	0,63A – 32A	Trefase + nøytral eller to-trinns motorbytte

Eksempler på gjeldende innstillingsområde:

NS2-25E:0,63-1A, øyeblikkelig tur 13A (13×In)

NS2-25F:1-1,6A, øyeblikkelig utløsning 22,5A (14×In)

NS2-25G:1,6-2,5A, øyeblikkelig utløsning 33,5A (13,4×In)

NS2-25H:2,5-4A, øyeblikkelig tur 51A (12,75×In)

NS2-25J:6-10A, øyeblikkelig utløsning 138A (13,8×In)

NS2-25L:13-18A, øyeblikkelig tur 223A (12,4×In)

NS2-80B:40-63A, øyeblikkelig tur 756A (12×In)

Kjernefunksjoner og beskyttelsesfunksjoner

Integrerte motorbeskyttelsesfunksjoner

Funksjon	Deteksjonsprinsipp	Tekniske parametere
Overbelastningsbeskyttelse (termisk)	Bimetallisk strips varmeekspansjon	Justerbar 0,63-100A, utløsningsklasse 10A (2-10s ved 6×In), omgivelseskompensasjon -20°C til +60°C
Kortslutningsbeskyttelse (magnetisk)	Elektromagnetisk solenoidstempel	Fast 12-14×In (motoroptimalisert), <20ms drift, 100kA brytekapasitet
Fasefeilbeskyttelse	Differensiell oppvarming av bimetaller	Trip innen 10s ved 0,9×In med enfase åpen, forhindrer enfasede skader
Fase ubalansebeskyttelse	Termisk forskjell mellom faser	Trip når gjeldende ubalanse >30 % i >2 minutter
Låst rotorbeskyttelse	Vedvarende høy strøm (>6×In i >2s)	Integrert med termisk kurve, forhindrer skade på rotor/stator
Manuell veksling	Mekanisk vippe-/trykknapp	100 000 elektriske operasjoner, PÅ-AV motorstyring, isolasjonsfunksjon

Turegenskaper og koordinering

MPCB-er har termiske kurver med omvendt tid spesifikt tilpasset motorvarmekarakteristikk:

Termiske turtider (typisk klasse 10A):

1,05×Ir: Ingen tur (2t)

1,2×Ir: Tur 10-20 minutter

1,5×Ir: Tur 2-4 minutter

6×Ir: Trip 2-10 sekunder (startstrøm tåler)

12-14×Ir: Øyeblikkelig magnetisk tur (<20ms)

Magnetisk turinnstillinger:

Still inn 20-30 % over motorens låste rotorstrøm

Forhindrer plagsomme turer under oppstart (6-8×FLC i 1-3 sekunder)

Sikrer rask utbedring av kortslutningsfeil

Applikasjonsmiljøer og brukstilfeller

Industrisektoren	Spesifikk applikasjon	Typiske spesifikasjoner
Industriell automasjon	Transportørsystemer, pumper, kompressorer, vifter	4A-25A, AC-3, 100kA Icu, trykknappkontroll, DIN-skinne
VVS-systemer	Kjølere, luftbehandlingsaggregater, kjøletårn	10A-32A, omgivelseskompensasjon, høy startfrekvens
Vann og avløpsvann	Nedsenkbare pumper, boosterstasjoner, vanning	6A-40A, tørrkjøringsbeskyttelse (trykkbryterintegrering), IP65-kapslinger
Maskinverktøy	Dreiebenker, fresemaskiner, kverner	1,6A-10A, høy innstrømningsmotstand, hyppig start (AC-4)
Materialhåndtering	Kraner, taljer, transportbånd, heiser	10A-63A, dreiehåndtak, låsbar AV, mekanisk forrigling
Mat og drikke	Blandere, kverner, pakkemaskiner	2,5A-16A, tilbehør i rustfritt stål, vaskeplikt
Fornybar energi	Solar sporingsmotorer, vindturbin hjelpemidler	1A-10A, utvidet temperaturområde (-25°C til +70°C)
Olje og gass	Borerigg hjelpemidler, pumpejekker	25A-100A, tropisk (T2), korrosjonsbestandig, høy støtmotstand

Arbeidsflyt for produksjon og produksjon

Presisjonsproduksjonssekvens

Råmateriale IQC → Produksjon av bimetallelementer → Elektromagnetisk spolevikling → Fabrikasjon av kontaktsystem → Arc Chute Montering → Mekanismeintegrasjon → Kalibrering og testing → Sluttmontering → Kvalitetsverifisering → Emballasje

Kritiske produksjonsstadier

Scene	Prosessdetaljer	Kvalitetskontrollpunkter
Produksjon av bimetallelementer	Inconel/passivert stålkomposittvalsing, varmebehandling for avbøyningsegenskaper, stempling til form, kalibreringsmerking	Nedbøyningsgrad 0,15-0,25 mm/°C, turtemperatur ±3 % toleranse, stabilitetstesting 1000 timer ved 200°C
Produksjon av elektromagnetisk spole	Kobbertrådsvikling (0,3-0,8 mm), vakuumlakkimpregnering, magnetisk kjerneenhet	DC-motstand ±5 %, dielektrisk styrke 2kV/1min, spenningstesting av pickup/frafall
Kalibrering av termisk tur	Automatisert kalibreringsstasjon med presisjonsstrøminjeksjon, temperaturkammer (-20°C til +60°C)	Turtid ved 1,05×Ir, 1,25×Ir, 6×Ir registrert, ±10 % toleranse, permanent merking
Magnetisk turinnstilling	Justering av magnetventilens luftspalte, fjærforspenningskalibrering, forseglet etter innstilling	Øyeblikkelig tur ved 12-14×Ir ±10 %, <20ms drift, manipulasjonssikker forsegling
Kontakt System Assembly	Sølvlegering (AgNi eller AgCdO) kontakter loddet til kobberbærere, tørkevirkningsgeometri	Kontaktmotstand <1mΩ, hardhet HV 100-150, loddestyrke >50MPa
Arc Chute Integration	Keramiske splitterplater (6-12 plater), bueløperjustering, avioniseringskammerenhet	Dielektrisk styrke >2,5kV, bueslukking <10ms ved 400V, dimensjonal ±0,1mm
Sluttmekanismemontering	Vippe-/trykknappmekanisme, snublefri overstyring, kontakttrykkfjærer, håndtakskobling	Mekanisk utholdenhet 100 000 operasjoner, kontakttrykk 5-10N, spretttid <3ms
Omfattende testing	Primær injeksjonstesting (0,5-1000A), verifisering av tid-strømkurve, simulering av fasefeil	100 % automatisert testing, datalogging, QR-kodesporbarhet

Primære råmaterialer og komponentspesifikasjoner

Komponent	Materialspesifikasjon	Leverandørstandarder	Nøkkelegenskaper
Bimetall stripe	Inconel 718/passivert stålkompositt (ASTM TM2) eller messing/stål	ASTM B388, IEC 60404	Nedbøyningsgrad 0,2 mm/°C, stabilitet ±3 % over 20 år, krypemotstand
Elektromagnetisk spole	Emaljert kobbertråd Klasse F (155°C) eller Klasse H (180°C)	IEC 60317, NEMA MW 35	Nedbrytningsspenning >2kV, loddeevne 390°C/2s, fleksibilitet
Magnetisk kjerne	Lamineringer av silisiumstål (0,35-0,5 mm) eller solid jern	IEC 60404-8, JIS C 2552	Høy permeabilitet, lav remanens, konsistente pickup-egenskaper
Hovedkontakter	Elektrolytisk kobber (Cu-ETP) + AgNi 90/10 eller AgCdO-spisser	ASTM B152, IEC 60368	Konduktivitet ≥100 % IACS, lysbueerosjonsmotstand, anti-sveising
Kontakt Springs	Beryllium kobber (CuBe2) eller rustfritt stål 301	ASTM B196	Tretthetslevetid >100 000 sykluser, konstant trykk 5-10N
Arc Chute Plater	Steatittkeramikk eller aluminiumoksyd (Al₂O₃ 95 %)	IEC 60672	Varmemotstand >1000°C, dielektrisk styrke >15kV/mm
Arc Runners	Kobber-wolfram (CuW) eller stål med kobberbelegg	ASTM B702	Buerosjonsmotstand, magnetisk bueavbøyning
Støpt etui	BMC (DMC-2) herdeplast eller PA66 GF30	IEC 60664-1, UL 94 V-0	Sporingsindeks >600V, varmebestandighet 180°C, slag >7 kJ/m²
Driftsmekanisme	Forsinket stål eller rustfritt stål 304	ISO 898-1, ASTM A240	Strekkfasthet >400MPa, korrosjonsbestandig, slitesterk
Terminaler	Messing C36000 eller kobber C11000 med tinnbelegg (5-8μm)	ASTM B16/B187	Strømtetthet 1,0-1,5 A/mm², dreiemoment tåler 1,5-3,0Nm

Overholdelse av standarder og testprotokoller

Internasjonalt standardrammeverk

Standard	Omfang	Gjeldende vurderinger
IEC 60947-2	Lavspentkoblingsanlegg - Effektbrytere	Kortslutningsbeskyttelse, bruddkapasitet, isolasjon
IEC 60947-4-1	Kontaktorer og motorstartere - Elektromekaniske kontaktorer og motorstartere	Motorstart, overbelastningsvern, koordinering med kontaktorer
EN 60947-2 / EN 60947-4-1	Europeiske harmoniserte versjoner	CE-merking, samsvar med EU-markedet
GB/T 14048.2 / GB/T 14048.4	Kinesiske nasjonale standarder	CCC-sertifisering, Kina-markedet

Obligatoriske typetester (IEC 60947-4-1 og IEC 60947-2)

Testkategori	Spesifikk test	Akseptkriterier
Temperaturstigning	Kontinuerlig strøm ved nominell Ir	Terminaler ≤80K (sølv), ≤65K (bare), bimetall ≤85K
Dielektriske egenskaper	Strømfrekvensmotstand (2kV-2,5kV/1min), impuls (6kV-8kV)	Ingen sammenbrudd, ingen overslag
Overbelastningsbeskyttelse	1,05×Ir (ingen tur 2t), 1,25×Ir (tur ≤2t), 1,5×Ir (tur <4min)	Konvensjonelle utløsningstider per turklasse
Kortslutningsbrudd	Icu (ultimate), Ics (service) ved merkespenning	100kA @ 400V (kompakt), 15-50kA @ 400V (strømområde)
Koordinasjon	Type 1 eller Type 2 med SCPD	Type 2: ingen skade, umiddelbar reoperasjon
Fasefeilfølsomhet	Enfase drift ved 0,9×Ir	Trip innen 10s, hindrer motoren enfaset
Mekanisk utholdenhet	100 000 operasjoner uten last	<5 % parameterdrift, ingen mekanisk feil
Elektrisk utholdenhet	100 000 AC-3-operasjoner (0,63-32A)	Kontaktslitasje <50 %, turegenskaper opprettholdes
Miljømessig	Fuktig varme (IEC 60068-2-30), kald, tørr varme	Funksjonell etter kondisjonering, ingen korrosjon
EMC	Immunitet mot utstrålt/ledet interferens (elektroniske typer)	Ingen forstyrrende snubling, EN 60947-4-1 vedlegg L

Fabrikkstandarder for kvalitetskontroll og inspeksjon

Innkommende materiale QC (IQC)

Materiale	Inspeksjonsartikler	Prøvetakingsplan	Utstyr
Bimetalllister	Nedbøyningshastighet, motstand, stabilitet, dimensjonstoleranse	Pr. batch, prøvetesting	Termoovn, nedbøyningsmåler, motstandsbro
Emaljert ledning	Diameter, isolasjonstykkelse, nedbrytningsspenning, fleksibilitet	AQL 0,65	Mikrometer, dielektrisk tester, forlengelsestester
Sølv kontakttips	Renhet, tetthet, hardhet, kompatibilitet med loddelegering	Per batch	Spektrometer, hardhetstester, metallurgisk mikroskop
Plastforbindelser	Glassinnhold, viskositet, herdeegenskaper, brennbarhet	Per batch	Smeltestrømindekser, DSC, UL 94 testapparat
Komponenter av stål	Hardhet, strekkfasthet, dimensjonstoleranse	AQL 1.0	Rockwell hardhetstester, strekkmaskin, CMM

Kvalitetskontroll under prosess (IPQC)

Stasjon	Kontrollparametere	Hyppighet	Metode
Bimetall kalibrering	Utløsningstemperatur, nedbøyning ved referansetemp, merking	Hver enhet	Automatisert kalibreringsstasjon med strøminnsprøytning
Spolevikling	Omdreininger, spenning, motstand, isolasjon	Hver enhet	Automatisert viklingsmaskin med feedback, ohmmeter
Magnetisk turinnstilling	Luftspalte, fjærforspenning, øyeblikkelig utløsningsstrøm	Hver enhet	Primær injeksjonstester (50-1000A), tidsmåling
Kontakt montering	Kontaktgap, trykk, justering, motstand	Hver 100. enheter	Kraftmåler, mikro-ohmmeter, optisk komparator
Mekanismeintegrasjon	Vippekraft, turfri funksjon, håndtaksbetjening	Hver enhet	Automatisert funksjonstester, kraft-forskyvningskurve

Endelig kvalitetskontroll (FQC) og utgående QC (OQC)

Testelement	Standard	Prøvestørrelse
Verifisering av termisk tur	1,05×Ir (ingen tur), 1,25×Ir (tur), tidsregistrering	100 %
Magnetisk turbekreftelse	12-14×Ir øyeblikkelig tur, <20ms	100 %
Fasefeiltest	Enfase drift, utløsning innen 10s	100 %
Dielektrisk tåle spenning	2kV AC/1 min	100 %
Isolasjonsmotstand	>100MΩ @ 500V DC	100 %
Kontaktmotstand	<1mΩ per pol	100 %
Mekanisk drift	10 PÅ-AV-sykluser, jevn drift	100 %
Visuell og dimensjonell inspeksjon	Null feil på kritiske dimensjoner	100 %
Markering av varighet	Løsemiddeltørking, slitasjetest	AQL 1.0
Emballasjens integritet	Falltest, vibrasjon (ISTA 3A)	Per parti

Produksjonsinfrastruktur og produksjonsevne

Avansert produksjonsutstyr

Utstyrskategori	Maskinspesifikasjon	Funksjon	Kapasitet
Bimetall produksjonslinje	Presisjonsvalseverk, varmebehandlingsovn, stemplingspresse	Produksjon av bimetallbånd, kalibrering	50 000 strips/dag
Automatisert kalibrering	6-stasjons roterende kalibreringssystem med temperaturkamre	Termisk turkalibrering (-20°C til +60°C)	2000 enheter/dag
Primær injeksjonstesting	1000A primærstrøminjeksjonssett	Verifisering av tid-strømkurve	500 enheter/time
Spolevikling	CNC viklingsmaskiner med spenningskontroll	Produksjon av elektromagnetisk spole	10 000 spoler/dag
Kontakt Lodding	Loddeovn med kontrollert atmosfære (H₂/N₂)	Sølvtupplodding til kobberbærere	5000 kontakter/time
Forsamling	Arbeidssamlingsceller	Mekanismemontering, kalibrering, testing	3000 enheter/dag per linje
Utholdenhetstesting	Testbenker for mekanisk/elektrisk levetid (100 000 sykluser)	Livsverifisering, slitasjeovervåking	200 enheter samtidig
Miljøtesting	Temperatur/fuktighetskamre, vibrasjonstabeller	IEC 60068-2 samsvarsverifisering	100 enheter/dag

Produksjonskapasitet og ledetider

Produktkategori	Månedlig kapasitet	Standard ledetid	Hastebestillingsevne
Kompakt MPCB (0,63A-25A)	100 000 enheter	4–5 uker	3 dager (lagerkomponenter)
Standard MPCB (0,1A-32A)	80 000 enheter	4–5 uker	5 dager
Strøm MPCB (10A-63A)	60 000 enheter	4–5 uker	7 dager
Kraftig MPCB (40A-100A)	20 000 enheter	4–5 uker	10 dager
Elektronisk MPCB (25A-150A)	20 000 enheter	4–5 uker	7 dager

Ingeniør og teknisk teamstruktur

Avdeling	Personale	Ekspertise	Ansvar
FoU-teknikk	5 ingeniører	Motorbeskyttelsesalgoritmer, bimetalliske materialer, elektromagnetisk design, bueslukking	Ny produktutvikling, termisk modellering, patentportefølje (40+ patenter)
Prosessteknikk	18 ingeniører	Presisjonskalibrering, automatisert montering, lean manufacturing, Industry 4.0	Produksjonsoptimalisering, SOP-dokumentasjon, avkastningsforbedring (>99,5 %)
Testing og validering	15 ingeniører	Høystrømstesting, motorsimulering, miljøtesting, EMC	Koordinering av typetesting (IEC 60947-4-1), feilanalyse, sertifisering
Applikasjonsteknikk	10 ingeniører	Motorstartberegninger, koordinasjonsstudier, felt igangkjøring	Teknisk kundestøtte, ordningsdesign, opplæring i motorvern
Kvalitetssikring	30 teknikere	ISO 9001, IATF 16949, statistisk prosesskontroll (SPC), metrologi	Leverandørrevisjon, prosessrevisjon, korrigerende tiltak, kalibreringslaboratorium

Sertifiseringer og samsvarsdokumentasjon

Sertifisering	Utstedende organ	Omfang	Gyldighet
ISO 9001:2015	ZHONGDA HUAYUAN	Kvalitetsstyringssystem	Årlig overvåking
IEC 60947-2 Typetest	SGS	Effektbryterytelse	Per produktserie
CE-merking	Varslet organ	markedsadgang til EU	Designavhengig
CCC (Kina)	CQC	Kinesisk obligatorisk sertifisering	5 års gyldighet

Hvorfor vår MPCB-produksjon skiller seg ut

Produksjonsanlegget vårt representerer 20 års spesialisering innen motorvernteknologi, og leverer MPCB-er som overgår globale standarder gjennom:

Vertikal integrasjon: Intern produksjon av bimetalliske elementer, presisjonskalibrering og elektromagnetisk spoleproduksjon som sikrer fullstendig kvalitetskontroll og rask tilpasning

Avansert kalibreringsteknologi: 6-stasjons automatiserte kalibreringssystemer med temperaturkamre (-20°C til +60°C) som oppnår ±3 % utløsningsnøyaktighet over hele driftsområdet

Testing av infrastruktur: $3M+ investert i primær injeksjonstesting (1000A kapasitet), 100 000 syklus utholdenhetsverifisering og omfattende miljøsimulering

Motorspesifikk ekspertise: Dyp forståelse av motorstartegenskaper, termiske kurver og koordinasjonskrav med kontaktorer og mykstartere

Tilpasningsmulighet: Fra spesialiserte strøminnstillinger til unike monteringskonfigurasjoner og hjelpekontaktarrangementer – konstruert etter dine motorbeskyttelseskrav

View as

GV3 80A motorvernbryter

Oppdag CDADA GV3 80A Motor Protection Circuit Breaker, CE-sertifisert, med termisk overbelastning, kortslutning, fasetap og isolasjon. Har 690V karakter, 110k sykluser og temperaturkompensasjon. Ideell for robust motorvern i industrielle omgivelser. Kontakt oss for en direkte fabrikkpris.

Se mer >> Send forespørsel >>

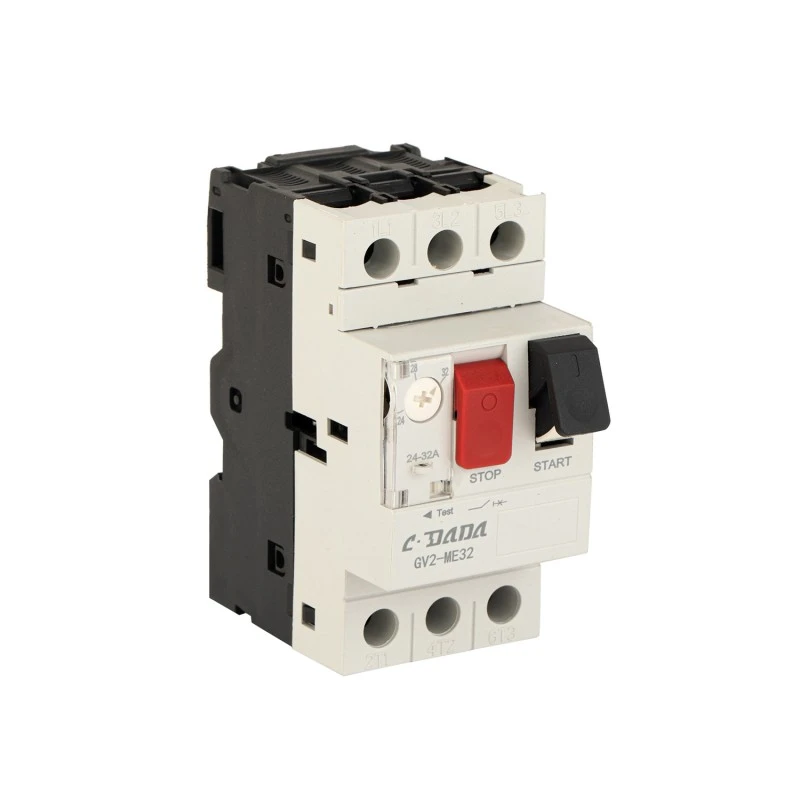

GV2 2P motorbeskyttelsesbryter
