En praktisk veiledning til jordfeilbrytere med overstrømsbeskyttelse

Hva er en RCBO?

AnRCBO— jordfeilbryter med overstrømsbeskyttelse — er en lavspenningsbeskyttelsesenhet som kombinerer overbelastningsbeskyttelse, kortslutningsbeskyttelse og gjenværende strøm (lekkasje) deteksjon i en enkelt støpt enhet. Inne i det kompakte huset håndterer en termisk-magnetisk utløsningsmekanisme overbelastninger og kortslutninger, mens en null-sekvens strømtransformator kontinuerlig sammenligner strømmen som flyter i strømførende og nøytrale ledere. Når forskjellen overstiger den nominelle reststrømmen (IΔn), utløses enheten i løpet av millisekunder, og bryter forsyningen før lekkasjestrøm kan skade mennesker eller forårsake brann.

Når skal du velge en RCBO: endelige underkretser som trenger både overstrømsbeskyttelse og personlig lekkasjebeskyttelse - utendørs kontakter, apparatkretser, garasjer, kjellere, bad og andre fuktige eller lett tilgjengelige steder.

DABL-63 tilhører RCBO-klassen: én enhet, tre beskyttelser – det mest plass- og kostnadseffektive valget for enfasede sluttkretser for husholdninger.

Hvordan velge riktig RCBO?

1. Nominell strøm (In): match den kontinuerlige belastningen til kretsen, med takhøyde for innkoblingsstrømmer til apparater (f.eks. 40A dekker standard kretser for husholdningsapparater).

2. Brytekapasitet (Icn): må være høyere enn den potensielle kortslutningsstrømmen ved installasjonspunktet; 6kA dekker typiske bolig- og lette kommersielle feilnivåer.

3. Poler: 1P+N for enfasede sluttkretser med kompakt DIN-skinnemontering.

4. Utløsningskarakteristikk: C-kurve (5–10× In) for generell husholdnings- og apparatlast; B-kurve for sensitiv elektronikk; D-kurve for motorstart.

5. Standarder og sertifisering: IEC/EN 61009-1-samsvar og CE-merking er grunnlinjen for internasjonale prosjekter.

6. Bruksområde: Utendørs stikkontakter, apparatkretser og garasje-/kjellerbelysning kan kreve høyere følsomhet enn generelle innendørskretser.

Hvordan en velspesifisert RCBO ser ut

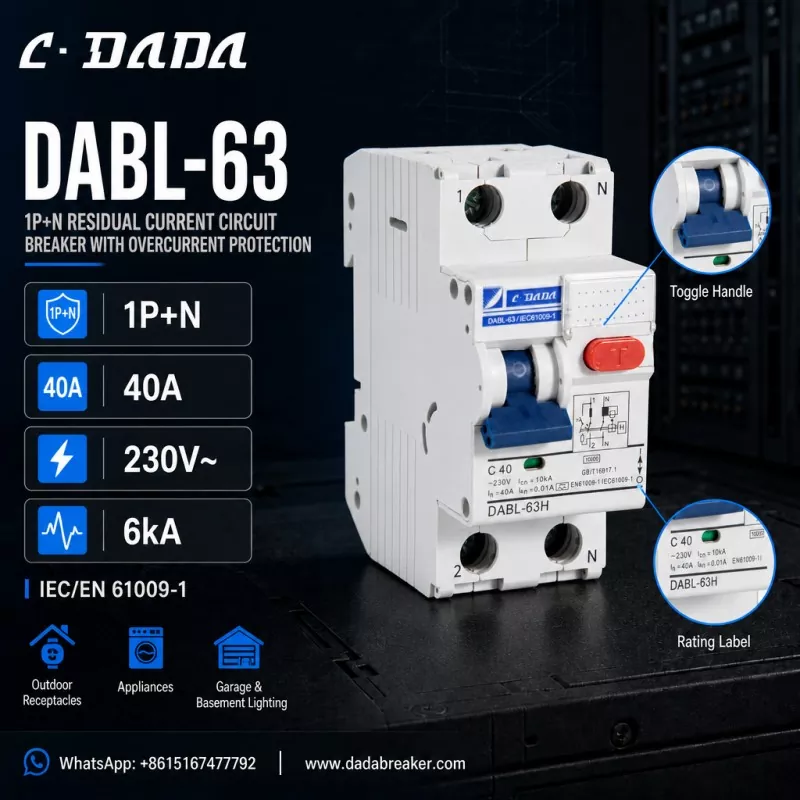

For å gjøre dette konkret, vurdere DABL-63 fraC·DADA Electric, en 1P+N jordfeilbryter med overstrømsbeskyttelse som illustrerer hva du skal se etter i denne klassen av enhet:1P+N-konfigurasjon

● Strømførende pol byttet og nøytral fulgt, kompakt for standard DIN-skinne fordelingstavler 40A merkestrøm (In)

● Med C-kurveutløsning (C40) 230V~ merkespenning

● 6kA brytekapasitet (Icn)

● IΔn = 0,01A (10mA) høyfølsom reststrømbeskyttelse

● IEC/EN 61009-1 samsvar

● Rød T-testknapp for periodiske funksjonskontroller, terminaler merket 1/2/N, merkeetikett og kretsskjema trykt på huset

● Bygget for utendørs kontakter, husholdningsapparater, garasje- og kjellerbelysning

Logikken bak denne spesifikasjonen

En 40A, 1P+N-ramme med 10mA høyfølsom lekkasjebeskyttelse dekker de fleste sluttkretser i boliger: 40A matcher belastningen til vanlige apparat- og stikkontaktkretser, 1P+N holder enheten kompakt for overfylte fordelingstavler, og 10mA-følsomheten gir et ekstra lag med personlig beskyttelse, akkurat der det er behov for personlig beskyttelse i IEC-områder og utendørs områder som krever det.

FAQ

Spørsmål: Hva er en RCBO?

A: En RCBO – jordfeilbryter med overstrømsbeskyttelse – er en lavspenningsbeskyttelsesenhet for tilbakestillingstabell som kombinerer overbelastningsbeskyttelse, kortslutningsbeskyttelse og reststrøm (lekkasje) i én enhet, vanligvis opptil 63A for sluttkretser.

Spørsmål: Hva er forskjellen mellom en RCBO og en MCB?

A: En MCB gir kun overbelastnings- og kortslutningsbeskyttelse. En RCBO legger til gjenværende strøm (lekkasje) deteksjon på toppen, og kobler fra kretsen når lekkasjestrømmen overstiger IΔn – beskytter mennesker og forhindrer elektrisk brann.

Spørsmål: Hva betyr IΔn = 10mA?

A: IΔn er den nominelle driftsstrømmen. 10mA er en høysensitivitetsvurdering: enheten utløses når lekkasjestrømmen når 10mA, noe som gir raskere personlig beskyttelse enn 30mA generell klassifisering.

Spørsmål: Hva er DABL-63 RCBO?

A: DABL-63 er en 1P+N jordfeilbryter med overstrømsbeskyttelse fra C·DADA Electric — 40A, C-kurve, 230V~, 6kA brytekapasitet og 10mA høyfølsom lekkasjebeskyttelse, i samsvar med IEC/EN 61009-1, for utendørs apparater og belysning i garasje/kjeller.
