Hvorfor er miniatyrbryter DPN 6KA viktig for moderne elektrisk beskyttelse?

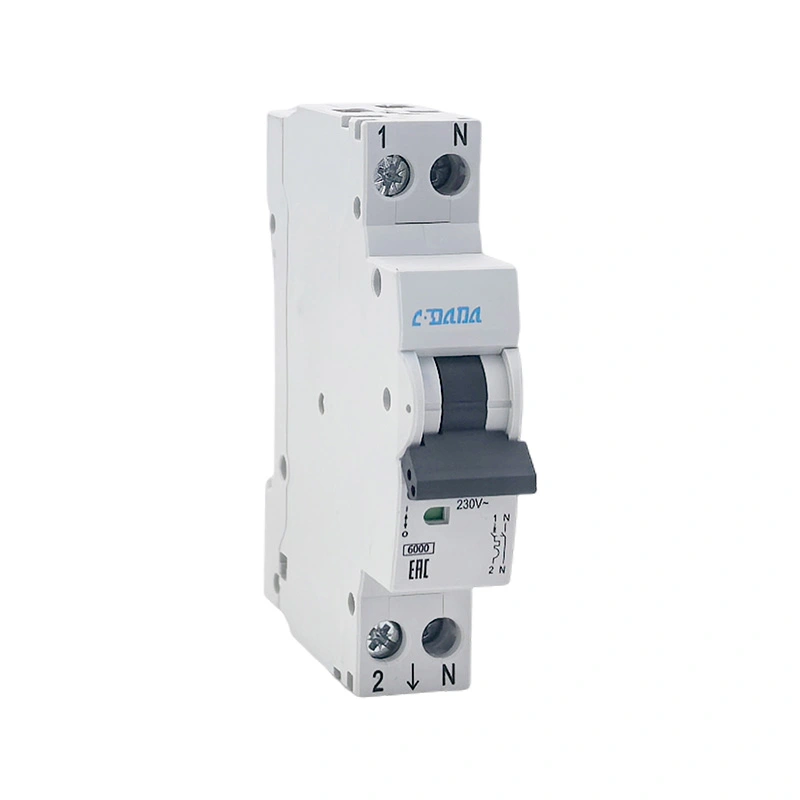

A Miniatyrbryter DPN 6KAer designet for å gi pålitelig beskyttelse mot overbelastning og kortslutning samtidig som den kombinerer kompakte dimensjoner med praktisk installasjon. DPN-konfigurasjonen er vanligvis assosiert med et 1P+N-arrangement, mens 6KA refererer til en 6 kA karakterisert kortslutningsbrytekapasitet under gjeldende standarder og spesifiserte testforhold. Denne veiledningen forklarer hva miniatyrbryter DPN 6KA betyr, hvordan den fungerer, hvorfor brytekapasiteten er viktig, hvor den kan brukes, hvordan den skal velges og installeres riktig, og hva kjøpere bør vurdere når de kjøper kretsbeskyttelsesutstyr.

Hva betyr miniatyrbryter DPN 6KA?

En miniatyrkretsbryter, vanligvis forkortet som MCB, er en automatisk beskyttelsesbryter som brukes til å avbryte elektrisk strøm når unormale forhold oppstår. I motsetning til en konvensjonell sikring som normalt må skiftes ut etter drift, kan en MCB generelt tilbakestilles etter at feilen er undersøkt og kretsen anses som sikker.

BegrepetDPNbrukes ofte for å beskrive en kompakt1P+N konfigurasjon, der enheten har beskyttelse på faselederen samtidig som den bytter nøytrallederen. Det nøyaktige innvendige arrangementet og om nøytralen er beskyttet eller bare slått avhenger av det spesifikke produktdesignet. Kjøpere bør derfor verifisere produsentens tekniske dokumentasjon i stedet for å tolke forkortelsen alene.

De6KAmerking, normalt skrevet som6 kA, indikerer en nominell kortslutningsbrytende kapasitet på 6 kA under relevant standard, testbetingelser, spenning og produktspesifikasjon. Rent praktisk indikerer det nivået av potensiell kortslutningsstrøm som bryteren er utformet for å avbryte trygt under de spesifiserte forholdene.

Denne kombinasjonen av kompakt konfigurasjon og definert kortslutningsavbruddsevne gjør miniatyrkretsbryteren DPN 6KA nyttig for mange lavspentdistribusjonsapplikasjoner hvor panelplass og pålitelig kretsbeskyttelse er viktig.

Hvordan fungerer en DPN 6KA effektbryter?

En typisk miniatyrbryter bruker termiske og magnetiske beskyttelsesprinsipper. Den termiske mekanismen reagerer på vedvarende overstrøm, mens den magnetiske mekanismen er ment å reagere raskt på høystrøms feiltilstander som kortslutninger.

• Overbelastningsbeskyttelse:Når strømmen forblir over kretsens normale driftsnivå i en tilstrekkelig periode, kan den termiske mekanismen føre til at bryteren utløses.
• Kortslutningsbeskyttelse:En høy feilstrøm kan aktivere den magnetiske utløsningsmekanismen, slik at kretsen kan avbrytes raskt.
• Manuell veksling:Betjeningshåndtaket gjør at kretsen kan slås på eller av under normal drift når produktet er designet for den funksjonen.
• Feilsøking:I et DPN-arrangement kan fase- og nøytrallederne kobles fra i henhold til enhetens spesifiserte koblingsdesign.
• Kompakt distribusjon:Den smale formfaktoren kan hjelpe elektriske paneler med å romme flere kretser innenfor begrenset DIN-skinneplass.

Formålet med bryteren er ikke bare å stoppe elektrisitet. Den må avbryte unormal strøm innenfor forholdene som den er designet for, samtidig som den forblir pålitelig under normal drift. Riktig koordinering med oppstrøms og nedstrøms verneinnretninger er derfor viktig.

Av denne grunn kan det skape problemer å velge en bryter basert kun på dens fysiske størrelse eller nominelle strøm. Den komplette elektriske spesifikasjonen bør alltid gjennomgås før installasjon.

Hvorfor er 6KA-bruddkapasiteten viktig?

Brytekapasitet er en av de viktigste spesifikasjonene å forstå når du kjøper en automatsikring. En karakter på 6 kA betyr at bryteren har en nominell kortslutningskapasitet på6000 ampereunder de angitte testforholdene.

Dette gjør detikkebety at bryteren kontinuerlig skal bære 6000 A. Merkestrømmen til bryteren er en egen spesifikasjon. For eksempel kan en bryter ha en merkestrøm som er passende for en belysnings- eller stikkontakt, mens den har en 6 kA kortslutningsbrytekapasitet.

For en ny installasjon bør den potensielle kortslutningsstrømmen ved installasjonspunktet vurderes av en kvalifisert elektrofagmann. Den valgte bryteren bør ha tilstrekkelig brytekapasitet for installasjonen og være i samsvar med gjeldende lokale krav.

Hva er de viktigste fordelene?

En riktig spesifisert DPN 6KA automatsikring kan løse flere vanlige utfordringer i kompakte elektriske distribusjonssystemer.

En annen praktisk fordel er enklere kretsorganisering. I stedet for å la en enkelt beskyttelsesenhet betjene for mange belastninger, kan et riktig planlagt fordelingstavle dele elektriske belastninger inn i individuelle kretser. Dette gjør feilsøking enklere og kan bidra til å begrense virkningen av en feil på den berørte kretsen.

Hvor er det ofte brukt?

DPN 6KA brytere kan vurderes for et bredt spekter av lavspentdistribusjonsapplikasjoner, forutsatt at deres elektriske karakterer og sertifiseringskrav samsvarer med installasjonen.

• Boligfordelingstavler
• Leiligheter og bygningselektriske anlegg
• Lyskretser
• Stikkontakt og generelle kretser
• Små næringsbygg
• Kontorer og butikklokaler
• Kontrollpaneler og utstyrsfordelingskretser
• Lette industrielle elektriske installasjoner
• Hjelpekretser i el-skap

De kan være spesielt nyttige i kompakt distribusjonsutstyr der installatøren trenger å balansere kretsbeskyttelse med tilgjengelig monteringsplass. Imidlertid bør bruksegnethet aldri bestemmes ut fra produktnavnet alene.

Belastningstype, lederstørrelse, installasjonsmetode, omgivelsestemperatur, feilnivå, spenningssystem, jordingsarrangement og lokale elektriske forskrifter må alle vurderes før en spesifikk modell velges.

Hva bør kjøpere sjekke før valg?

En av de største kjøpsfeilene er å velge en bryter basert kun på dens nominelle strøm eller 6 kA-merkingen. En mer fullstendig spesifikasjonsgjennomgang kan redusere kompatibilitetsproblemer, installasjonsforsinkelser og unødvendige erstatningskostnader.

1. Merkestrøm:Velg i henhold til kretsdesignet og forventet belastning i stedet for bare å velge den største tilgjengelige vurderingen.
2. Nominell spenning:Bekreft at bryteren er egnet for det elektriske systemets spenning og frekvens.
3. Polkonfigurasjon:Kontroller om det nødvendige arrangementet er 1P+N og forstå hvilke ledere som er beskyttet og koblet.
4. Brytekapasitet:Bekreft at 6 kA-klassifiseringen er tilstrekkelig for den potensielle feilstrømmen ved installasjonspunktet.
5. Turkurve:Kontroller nødvendig utløsningskarakteristikk basert på belastningen og innkjøringsadferden.
6. Standarder og sertifisering:Be om relevante testrapporter, erklæringer og sertifiseringsdokumenter som gjelder målmarkedet.
7. Terminalkompatibilitet:Sjekk lederstørrelsesområde, terminalkonstruksjon, krav til tilstramming og tilkoblingstilgang.
8. DIN-skinne kompatibilitet:Bekreft at de fysiske dimensjonene passer til det tiltenkte distribusjonsskapet.
9. Driftsmiljø:Vurder temperatur, fuktighet, høyde, støv, vibrasjoner og andre miljøforhold.
10. Leverandørkonsistens:For prosjekter som krever gjentatte bestillinger, verifiser produksjonsevne og kvalitetskontrollprosedyrer.

For distributører er en annen viktig faktor produktkonsistens. En bryter som oppfyller spesifikasjonen i én forsendelse, men som varierer betydelig i senere partier, kan skape lager- og prosjektrisiko. Kjøpere bør derfor diskutere kvalitetskontrollprosedyrer, inspeksjonsstandarder, emballasje, merking og krav om gjentatt bestilling med leverandøren på forhånd.

Hva bør vurderes under installasjonen?

Elektrisk installasjon skal utføres av en kvalifisert fagperson og i henhold til produsentens instruksjoner og gjeldende elektriske forskrifter. Selv en korrekt spesifisert DPN 6KA-bryter kan yte dårlig hvis den er installert feil.

• Gjør installasjonen spenningsløs før arbeid på distribusjonsutstyr.
• Bekreft kretsspenningen og ledningsarrangementet før tilkobling.
• Installer bryteren sikkert på riktig DIN-skinne eller monteringssystem.
• Bruk ledere innenfor produsentens spesifiserte størrelsesområde.
• Bruk det angitte tiltrekkingsmomentet for terminalen.
• Hold lederrutingen ryddig og unngå unødvendig mekanisk belastning på klemmene.
• Bekreft fase- og nøytralkoblinger i henhold til produktets koblingsskjema.
• Kontroller at kabinettet gir tilstrekkelig avstand, ventilasjon og beskyttelse.
• Utfør passende elektriske tester før den fullførte kretsen aktiveres.

Terminaltilkobling fortjener spesiell oppmerksomhet. En løs elektrisk forbindelse kan skape motstand og varme, mens en feil forberedt leder kan kompromittere den mekaniske stabiliteten til forbindelsen. Installasjonen bør derfor følge produsentens spesifiserte lederforberedelse og momentkrav.

Bruk aldri en bryter som erstatning for riktig kretsdesign. Beskyttelsesinnretninger fungerer som en del av et komplett elektrisk system som inkluderer ledere, laster, oppstrømsbeskyttelse, jording og andre sikkerhetskomponenter.

Hvordan er DPN 6KA sammenlignet med konvensjonelle MCB-konfigurasjoner?

Sammenligningen betyr ikke at én konfigurasjon er universelt bedre. Riktig design avhenger av det elektriske systemet, lokale forskrifter, tilgjengelig panelplass, nødvendig isolasjonsarrangement og koordinering med annet verneutstyr.

Hvordan kan ytelsen opprettholdes?

Miniatyrbrytere krever generelt begrenset rutinemessig vedlikehold, men det omkringliggende elektriske systemet bør fortsatt inspiseres med jevne mellomrom. Hyppig uforklarlig snubling bør aldri ignoreres.

• Inspiser terminalene for tegn på overoppheting, misfarging eller skade.
• Se etter løse koblinger under planlagt elektrisk vedlikehold.
• Hold distribusjonskabinettet rent og fritt for mye støv eller fuktighet.
• Overvåk gjentatte turer og undersøk den underliggende årsaken.
• Skift ut brytere som viser mekanisk skade eller unormal driftsatferd.
• Ikke tilbakestill en bryter gjentatte ganger uten å identifisere hvorfor den løste ut.

En bryter som utløses gjentatte ganger kan indikere overbelastning, kortslutning, isolasjonsproblemer, utstyrsfeil, feil brytervalg eller et annet problem i installasjonen. Kvalifisert personell bør diagnostisere problemet før kretsen settes tilbake til normal drift.

Det er også nyttig å opprettholde nøyaktig panelmerking. Tydelig identifikasjon av kretser kan gjøre fremtidig inspeksjon og vedlikehold mer effektivt, spesielt i næringsbygg og større el-skap.

Hva kan du forvente av en pålitelig produsent?

Når du kjøper miniatyrbryter DPN 6KA-produkter for engrosdistribusjon, elektriske prosjekter, OEM-applikasjoner eller panelmontering, er produktkvalitet bare en del av kjøpsbeslutningen. Konsekvent dokumentasjon, produksjonskontroll, kommunikasjon og ettersalgsstøtte kan også ha en viktig innvirkning på prosjektsuksess.

Shanghai DaDa Electric Co., Ltd.er en potensiell leverandørkilde for kunder som søker elektriske beskyttelsesprodukter og relaterte effektbryterløsninger. Når en produsent vurderes, bør kjøpere be om produktdatablad og gjeldende samsvarsdokumentasjon, klargjøre den nøyaktige modellkonfigurasjonen og bekrefte produksjons- og inspeksjonskrav før de legger inn en bulkbestilling.

For importører og distributører er kommunikasjon spesielt viktig. Før du bekrefter et kjøp, er det nyttig å fastslå nøyaktig produktmodell, elektriske spesifikasjoner, mengde, emballasjemetode, merking, leveringskrav, inspeksjonsprosedyre og dokumentasjon. Dette bidrar til å redusere misforståelser mellom kjøper, produsent og sluttkunde.

Ofte stilte spørsmål

1. Hva betyr 6KA på en automatsikring?

6KA, mer vanlig skrevet som 6 kA, indikerer en nominell kortslutningsbrytekapasitet på 6000 ampere under spesifiserte testforhold. Det er ikke den normale driftsstrømmen til bryteren.

2. Hva betyr DPN i en effektbryter?

DPN er vanligvis assosiert med en 1P+N-konfigurasjon. De nøyaktige beskyttelses- og koblingsfunksjonene avhenger av produsentens design, så produktdatabladet bør kontrolleres før installasjon.

3. Passer en 6 kA bryter for enhver elektrisk installasjon?

Nei. Brytekapasiteten må være passende for den potensielle kortslutningsstrømmen på installasjonsstedet. Nominell spenning, strøm, utløsningskarakteristikk, installasjonsforhold og gjeldende forskrifter må også vurderes.

4. Betyr 6 kA at bryteren kan bære 6000 A kontinuerlig?

Nei. 6 kA-verdien gjelder kortslutningsavbruddsevne, ikke kontinuerlig strømføringsevne. Merkestrømmen er en egen spesifikasjon.

5. Kan en DPN 6KA bryter brukes i boligfordelingstavler?

Den kan være egnet for visse boligapplikasjoner når produktets elektriske klassifiseringer, konfigurasjon, dimensjoner, sertifisering og installasjonskrav samsvarer med kretsen og lokale forskrifter.

6. Hvilken informasjon bør jeg oppgi når jeg ber om et tilbud?

Oppgi nødvendig merkestrøm, merkespenning, polkonfigurasjon, utløsningskarakteristikk, bruddkapasitet, mengde, målmarked, gjeldende standarder, emballasjekrav og eventuelle OEM- eller merkekrav. Dette hjelper leverandøren med å evaluere kravet mer effektivt.

7. Hvorfor utløses en automatsikring gjentatte ganger?

Gjentatt utløsning kan skyldes overbelastning, kortslutning, defekt utstyr, ledningsproblemer, uegnet brytervalg eller andre elektriske feil. Årsaken bør identifiseres av kvalifisert personell i stedet for å tilbakestille bryteren gjentatte ganger.

8. Er DPN det samme som en to-polet effektbryter?

Ikke nødvendigvis. Selv om en DPN-enhet kan innebære fase- og nøytral svitsjing, kan dens interne beskyttelse og koblingsarrangement avvike fra en konvensjonell to-polet beskyttelsesenhet. Sjekk alltid produsentens koblingsskjema og tekniske spesifikasjoner.

9. Hva er forskjellen mellom merkestrøm og bruddkapasitet?

Nominell strøm er relatert til strømmen bryteren er designet for å bære under normal drift under spesifiserte forhold. Bryteevnen relaterer seg til dens evne til å avbryte en spesifisert kortslutningsstrøm på en sikker måte.

10. Hva er den viktigste spesifikasjonen ved bestilling av en DPN 6KA bryter?

Det er ingen enkelt spesifikasjon som gjelder for hver installasjon. Nominell strøm, spenning, polkonfigurasjon, utløsningskarakteristikk, bruddkapasitet, gjeldende standarder, fysiske dimensjoner og installasjonsforhold bør alle sjekkes sammen.

Kontakt oss for DPN 6KA-løsninger for miniatyrbryter

Å velge riktig effektbryter handler til syvende og sist om å matche beskyttelsesytelsen med de reelle kravene til den elektriske installasjonen. En miniatyrkretsbryter DPN 6KA kan tilby en praktisk kombinasjon av kompakt konfigurasjon, overbelastningsbeskyttelse, kortslutningsavbruddsevne og praktisk kretsstyring når den er riktig spesifisert og installert.

Hvis du er sourcingMiniatyrbryter DPN 6KAprodukter for fordelingstavler, elektriske prosjekter, OEM-applikasjoner eller engrosforsyning,Shanghai DaDa Electric Co., Ltd.kan gi produktinformasjon og diskutere dine tekniske krav.Kontakt ossmed din nødvendige strømklassifisering, spenning, mengde, applikasjon og destinasjonsmarked for å diskutere en passende løsning. Kontakt Shanghai DaDa Electric Co., Ltd. for å diskutere spesifikasjoner, prøver, bulkbestillinger og prosjektkrav.
