En praktisk guide til strømbrytere med støpt hus

2026-08-25 0 Legg igjen en melding

Hva er en MCCB?

En MCCB -støpt hus effektbryter— er en lavspenningsbeskyttelsesenhet som automatisk kobler fra en krets når den oppdager overbelastning eller kortslutningsforhold. I motsetning til en sikring kan den tilbakestilles og gjenbrukes etter en tur. Inne i det støpte dekselet håndterer en termisk-magnetisk utløsningsmekanisme to jobber: et termisk element reagerer på vedvarende overbelastning, mens et magnetisk element reagerer umiddelbart på kortslutningsfeil. Resultatet er beskyttelse som samsvarer med måten virkelige elektriske belastninger oppfører seg på.

Når skal du velge en MCCB: hovedinngående matere, trefasede distribusjonspaneler, store motorkretser, eller et hvilket som helst punkt der den potensielle kortslutningsstrømmen overstiger det en MCB kan avbryte.

Når en MCB er nok: endelige underkretser med beskjedne belastninger og lave feilnivåer - boligkort, belysning og stikkontaktkretser.

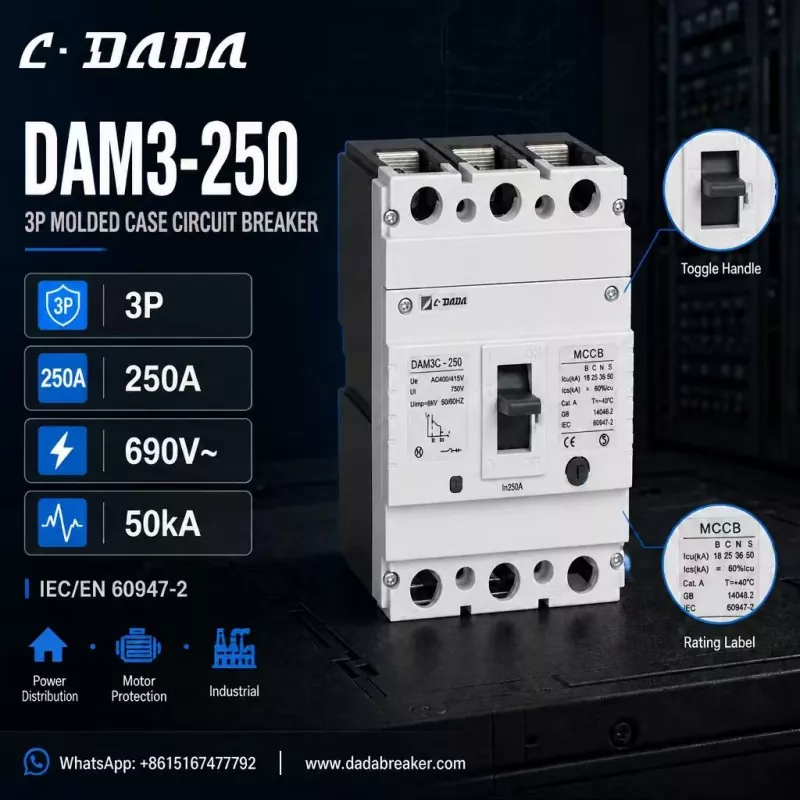

250A three-pole MCCB

Hvordan velge riktig MCCB

Merkestrøm (In)

1. — match den kontinuerlige belastningen, og la overhøyde for startstrømmer til motorer.

Brytekapasitet (Icu / Ics)

2. — må være høyere enn den potensielle kortslutningsstrømmen ved installasjonspunktet. Jo høyere feilnivå, jo høyere Icu trenger du.

polakker

3. — 3P for trefasesystemer, 4P hvor nøytralen også trenger frakobling.

Spenningsklassifiseringer

4. — sjekk nominell driftsspenning (Ue), isolasjonsspenning (Ui) og impulsmotstand (Uimp) mot systemet.

Standarder og sertifisering

5. — IEC/EN 60947-2-samsvar og CE-merking er grunnlinjen for internasjonale prosjekter.

Søknad

6. — motorvern, kraftdistribusjon og industrielle installasjoner kan kreve forskjellige rammeklassifiseringer og utløsningsegenskaper.

Hvordan en velspesifisert 250A MCCB ser ut:

For å gjøre dette konkret bør du vurdere DAM3-250 fra C·DADA Electric - en 250A tre-polet MCCB som illustrerer hva du skal se etter i denne klassen av enheter:

3P-konfigurasjon

● med 250A merkestrøm (In), egnet for trefasefordelingstavler

Spenningsklassifiseringer:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Brytekapasitet opp til 50kA

● — Icu på 18/25/36/50 kA på tvers av B/C/N/S-variantene, slik at installatører kan matche feilnivåer på forskjellige punkter i nettverket

IEC/EN 60947-2 og GB 14048.2 samsvar

● CE-merket, med et tydelig PÅ/AV-vippehåndtak for synlig driftsstatus

● Bygget for kraftfordeling, motorbeskyttelse og industrielle applikasjoner

Logikken bak denne spesifikasjonen: en 250A, 3-polet ramme med 50kA klasse brytekapasitet dekker flertallet av panelbyggerens og entreprenørens behov – fra hovedfordelingstavler til motormaterkretser – mens de mange Icu-variantene lar deg tilpasse kostnadene i riktig størrelse mot faktiske feilnivåer.

Valganbefaling

● For sluttkretser opp til ~125A med lave feilnivåer er en MCB det økonomiske valget.

● For hoveddistribusjon, motorvern og industrielt koblingsutstyr, velg en MCCB med bryteevne som overstiger installasjonens potensielle kortslutningsstrøm.

● Hvis du er i tvil, bør du gå opp i én klasse med bruddkapasitet: kostnadsforskjellen er liten, mens beskyttelsesmarginen kan være forskjellen mellom en mindre feil og en større driftsstans.

Ofte stilte spørsmål

Spørsmål: Hva er en MCCB?

A: Astøpt hus effektbryterer en tilbakestillbar lavspenningsbeskyttelsesenhet som kobler fra en krets ved overbelastning eller kortslutning, designet for høyere strøm- og feilnivåer enn en automatsikring.

Spørsmål: Hva betyr Icu på en MCCB?

A: Icu er den ultimate kortslutningsbrytekapasiteten - den maksimale feilstrømmen bryteren kan avbryte. Ics er tjenestebruddskapasiteten, nivået den kan avbryte gjentatte ganger og forbli operativ.

Spørsmål: Hvordan velger jeg bruddkapasiteten for min MCCB?

A: Velg en Icu-klassifisering som er høyere enn den potensielle kortslutningsstrømmen ved installasjonspunktet. Fordelingskort med høy transformatorkapasitet eller lange industrielle matere trenger vanligvis enheter i klassen 36–50kA.

Spørsmål: Hva er DAM3-250 MCCB?

A: DAM3-250 er en 250A trepolet strømbryter fra C·DADA Electric, vurdert opp til 690V med brytekapasitet på opptil 50kA, for strømfordeling, motorbeskyttelse og industrielle applikasjoner.
