AnMCCB med lekkasjebeskyttelsekombinerer konvensjonelle strømbryterfunksjoner i formstøpt hus med jordfeilvern i én koordinert løsning. For næringsbygg, industrianlegg, utstyrsprodusenter og elektroentreprenører kan dette løse en vanlig utfordring: å beskytte en strømkrets mot overbelastning og kortslutning samtidig som den oppdager potensielt farlig lekkasjestrøm.
Nøkkelen er ikke bare å velge en bryter med flere funksjoner. Enheten må samsvare med systemspenning, merkestrøm, kortslutningsforhold, polkonfigurasjon, lekkasjestrøminnstilling, installasjonsmiljø og koordineringskrav. Denne veiledningen forklarer hvordan teknologien fungerer, hvilke problemer den adresserer, og hva kjøpere bør verifisere før de spesifiserer en MCCB med lekkasjebeskyttelse.
Innholdsfortegnelse
- 1. Hva er en MCCB med lekkasjebeskyttelse?
- 2. Hvordan fungerer lekkasjebeskyttelse?
- 3. Hvilke elektriske problemer kan den løse?
- 4. Hvorfor kombinere MCCB og lekkasjebeskyttelse?
- 5. Hvor brukes en MCCB med lekkasjebeskyttelse?
- 6. Hva bør kjøpere sjekke før valg?
- 7. Nøkkelparametre forklart
- 8. MCCB med lekkasjebeskyttelse vs. separate beskyttelsesenheter
- 9. Installasjons- og vedlikeholdshensyn
- 10. Shanghai DaDa Electric Co., Ltd. og lekkasjebeskyttelsesløsninger
- 11. Ofte stilte spørsmål
- 12. Konklusjon
1. Hva er en MCCB med lekkasjebeskyttelse?
En støpt strømbryter, ofte kalt en MCCB, er designet for å beskytte lavspente elektriske kretser mot forhold som overbelastning og kortslutning. I motsetning til en grunnleggende beskyttelsesbryter, kan en MCCB velges på tvers av et bredt spekter av strømklassifiseringer og avbrytende kapasiteter, noe som gjør den egnet for kommersielle og industrielle distribusjonssystemer.
AnMCCB med lekkasjebeskyttelselegger til gjenværende strøm- eller jordlekkasjedeteksjon til disse konvensjonelle beskyttelsesfunksjonene. Når en unormal lekkasjestrøm oppdages og når det konfigurerte driftsnivået, kan beskyttelsesmekanismen starte en utløsning og koble fra den berørte kretsen.
Denne kombinasjonen er spesielt nyttig når elektriske designere ønsker flere lag med beskyttelse uten å skape et unødvendig komplisert panelarrangement. Kommersielle produkter er tilgjengelige som integrerte MCCB-pluss-reststrømsløsninger eller som MCCB-er kombinert med kompatible feilstrømsmoduler. IEC 60947-2 inkluderer krav til kretsbrytere som inneholder jordfeilvern, mens produsenter kan tilby forskjellige konfigurasjoner og justeringsområder.
2. Hvordan fungerer lekkasjebeskyttelse?
I en sunn elektrisk krets bør strømmen som flyter gjennom de utgående lederne samsvare passende med strømmen som går tilbake gjennom kretsen. En lekkasjetilstand oppstår når en del av strømmen tar en utilsiktet vei, for eksempel gjennom isolasjonsforringelse, tilkoblet utstyr eller en person som kontakter en strømførende del.
Lekkasjebeskyttelse overvåker reststrømmen knyttet til denne ubalansen. Hvis den målte reststrømmen overskrider enhetens konfigurerte driftsterskel, sender beskyttelsessystemet et utløsesignal til MCCB-mekanismen.
Avhengig av produktdesign, kan lekkasjebeskyttelse gi justerbar restdriftsstrøm, tidsforsinkelse, testfunksjonalitet, alarmindikasjon eller andre overvåkingsfunksjoner. Kommersielle MCCB-lekkasjebeskyttelsesprodukter viser at sensitivitets- og forsinkelsesinnstillinger kan variere betydelig i henhold til tiltenkt bruk.
Hvorfor er dette forskjellig fra overbelastningsbeskyttelse?
Overbelastningsbeskyttelse og lekkasjebeskyttelse reagerer på ulike problemer. En overbelastet krets kan trekke for mye strøm fordi for mange belastninger er tilkoblet eller fordi utstyret fungerer utover den tiltenkte kapasiteten. En lekkasjefeil dreier seg imidlertid om strøm som renner ut fra den tiltenkte ledende banen.
Bare å øke overbelastningsbeskyttelsesevnen gir derfor ikke automatisk passende lekkasjebeskyttelse. De to funksjonene bør vurderes separat ved utforming av et elektrisk distribusjonssystem.
3. Hvilke elektriske problemer kan den løse?
Elektrisk utstyr som brukes i fabrikker, næringsbygg og infrastrukturprosjekter kan fungere i lange perioder under krevende forhold. Fuktighet, støv, isolasjonsaldring, mekaniske skader, installasjonsfeil og forringelse av utstyr kan alle bidra til unormale strømbaner.
Skadet eller aldrende isolasjon kan skape utilsiktede strømbaner som kanskje ikke oppfører seg som en konvensjonell kortslutning.
Reststrømsbeskyttelse kan bidra til å oppdage lekkasjeforhold som krever rask kretsfrakobling.
Kombinasjon av beskyttelsesfunksjoner kan forenkle arrangementet sammenlignet med bruk av flere uavhengige komponenter.
Det faktiske beskyttelsesnivået avhenger av det komplette elektriske systemet, enhetens konfigurasjon og installasjonsforholdene. En MCCB med lekkasjebeskyttelse bør derfor behandles som en del av en riktig konstruert beskyttelsesordning i stedet for som en universell løsning for enhver elektrisk fare.
4. Hvorfor kombinere MCCB og lekkasjebeskyttelse?
For mange elektriske prosjekter er hovedattraksjonen muligheten til å møte flere beskyttelseskrav innenfor et koordinert enhetsarrangement. Dette kan være verdifullt der panelplass, installasjonstid og systemkoordinering er viktig.
1. Flere beskyttelsesfunksjoner
En riktig konfigurert enhet kan gi overbelastning, kortslutning og reststrømbeskyttelse innenfor samme beskyttelsesarkitektur. Dette gjør det lettere for ingeniører å etablere en definert beskyttelsesstrategi for en mate- eller distribusjonskrets.
2. Mer effektiv paneldesign
Integrerte eller tett tilpassede beskyttelseskomponenter kan redusere behovet for separate enheter, kabling og monteringsarrangement. Produsenter av reststrømbeskyttede MCCB-er fremhever spesielt kompakt installasjon og reduserte komponentkrav som praktiske fordeler.
3. Justerbar beskyttelse
Noen produkter har justerbare reststrømterskler og tidsforsinkelser. Dette gjør at beskyttelsesarrangementet kan tilpasses forskjellige kretser i stedet for å stole på én fast innstilling for hver applikasjon.
4. Enklere systemplanlegging
Når overbelastning, kortslutning og lekkasjekrav vurderes sammen, kan ingeniører evaluere den komplette beskyttelsesstrategien i stedet for å velge individuelle komponenter uavhengig.
5. Hvor brukes en MCCB med lekkasjebeskyttelse?
Den aktuelle applikasjonen avhenger av elektrisk design, lokale krav og produktspesifikasjoner. Typiske bruksområder inkluderer:
- Fordelingstavler for næringsbygg
- Industrielle kraftdistribusjonssystemer
- Fabrikkproduksjonsutstyr
- Matere for motorer og maskiner
- Verksteder og produksjonsanlegg
- Infrastruktur og bruksinstallasjoner
- Elektrisk utstyr som krever jordlekkasjeovervåking
- Fordelingssystemer hvor panelplass er begrenset
- Prosjekter som krever koordinert beskyttelse mot overbelastning, kortslutning og jordfeil
MCCB-er er mye brukt i industriell og kommersiell distribusjon fordi deres nåværende klassifiseringer og avbruddsevne kan dekke applikasjoner utover det typiske utvalget av små grenbrytere.
6. Hva bør kjøpere sjekke før valg?
Å velge en MCCB med lekkasjebeskyttelse basert kun på nominell strømstyrke kan skape problemer under installasjonen. Kjøpere bør gi produsenten eller elektroingeniøren tilstrekkelig systeminformasjon før de bekrefter en modell.
- Merkestrøm:Bestem den forventede kontinuerlige belastningen og velg en passende strømstyrke basert på hele kretsdesignet.
- Driftsspenning:Bekreft systemspenningen og om produktet er egnet for den tiltenkte AC-applikasjonen.
- Antall stolper:Sjekk om systemet krever 3P, 4P eller en annen konfigurasjon.
- Kortslutningsevne:Verifiser den tilgjengelige potensielle feilstrømmen og sørg for at bryteren har en passende avbruddsklassifisering.
- Lekkasjefølsomhet:Bestem den resterende driftsstrømmen som kreves for den tiltenkte beskyttelsesstrategien.
- Tidsforsinkelse:Vurder om øyeblikkelig drift eller en tidsforsinket respons er nødvendig for koordinering med oppstrøms eller nedstrøms enheter.
- Installasjonsbetingelser:Gjennomgå omgivelsestemperatur, kabinett, fuktighet, høyde og andre relevante miljøfaktorer.
- Standarder og sertifiseringer:Bekreft standardene og godkjenningene som kreves i målmarkedet.
7. Nøkkelparametre forklart
Følgende parametere er spesielt viktige når man sammenligner forskjellige MCCB-lekkasjebeskyttelsesprodukter.
| Parameter | Hvorfor det betyr noe | Hva kjøpere bør bekrefte |
|---|---|---|
| Vurdert strøm (inn) | Definerer strømnivået effektbryteren er designet for å bære under spesifiserte forhold. | Tilpass bryteren til kretsbelastningen og lederdesign. |
| Nominell spenning (Ue) | Definerer den elektriske driftsspenningen for applikasjonen. | Bekreft kompatibilitet med systemspenningen. |
| Brytekapasitet | Indikerer feilstrømmen som bryteren trygt kan avbryte under spesifiserte testforhold. | Sammenlign produktvurderingen med tilgjengelig kortslutningsstrøm. |
| Innstilling for lekkasjestrøm | Bestemmer reststrømnivået som lekkasjevernet fungerer ved. | Bekreft ønsket følsomhet og justeringsområde. |
| Tidsforsinkelse | Kan bidra til å koordinere lekkasjebeskyttelse med andre beskyttelsesenheter. | Sjekk om den nødvendige responsen er øyeblikkelig eller forsinket. |
| Antall polakker | Bestemmer hvilke ledere som kobles og beskyttes. | Bekreft 3P, 4P eller annen nødvendig konfigurasjon. |
| Standarder | Gir et rammeverk for produktytelse og testing. | Bekreft gjeldende IEC-, regionale og prosjektkrav. |
For eksempel kan nåværende kommersielle produkter med reststrømsbeskyttelse tilby forskjellige kombinasjoner av merkestrøm, polkonfigurasjon, driftsspenning og bruddkapasitet. Disse spesifikasjonene bør alltid kontrolleres mot det faktiske produktdatabladet i stedet for å antas fra produktkategorien alene.
8. MCCB med lekkasjebeskyttelse vs. separate beskyttelsesenheter
Både integrerte og separate beskyttelsesarrangementer kan være teknisk hensiktsmessige. Den bedre konfigurasjonen avhenger av prosjektets elektriske arkitektur, plassbehov, koordineringsstrategi og innkjøpspreferanser.
| Hensyn | MCCB med lekkasjebeskyttelse | Separat beskyttelsesordning |
|---|---|---|
| Paneloppsett | Kan gi et kompakt arrangement. | Kan kreve ekstra monteringsplass. |
| Kabling | Kan redusere sammenkobling mellom separate beskyttelseskomponenter. | Kan kreve ytterligere kabling og koordinering. |
| Beskyttelsesfunksjoner | Designet rundt et kombinert beskyttelsesarrangement. | Funksjoner kan velges uavhengig. |
| Vedlikehold | Færre separate komponenter kan forenkle inspeksjonen. | Individuelle komponenter kan skiftes ut separat avhengig av design. |
| Tilpasning | Avhenger av tilgjengelige bryter- og lekkasjebeskyttelseskonfigurasjoner. | Kan tilby fleksibilitet ved å kombinere ulike enheter. |
Det viktige poenget er at integrering ikke automatisk betyr egnethet. Den valgte kombinasjonen må fortsatt tilfredsstille de elektriske kravene til installasjonen.
9. Installasjons- og vedlikeholdshensyn
Riktig installasjon er like viktig som å velge riktig bryter. Selv en godt utformet MCCB med lekkasjebeskyttelse gir kanskje ikke den tiltenkte ytelsen hvis ledninger, jordingsarrangement, innstillinger eller installasjonsmiljø er feil.
Sjekk ledningene nøye
Følg produsentens koblingsskjema og installasjonsinstruksjoner. Fase- og nøytrallederne, der det er aktuelt, må arrangeres riktig for at reststrømsdeteksjonssystemet skal fungere etter hensikten.
Bekreft lekkasjeinnstillingen
Ikke anta at den laveste tilgjengelige lekkasjestrøminnstillingen er automatisk riktig. Innstillingen skal samsvare med den tiltenkte beskyttelsesfunksjonen og de elektriske egenskapene til kretsen.
Vurder selektivitet
Store distribusjonssystemer kan inneholde flere beskyttelsesenheter. Deres driftsegenskaper bør gjennomgås sammen slik at en hensiktsmessig nedstrømsfeil ikke unødvendig kobler fra en mye større del av installasjonen.
Utfør funksjonstesting
Der produktet har en testfunksjon, bør testingen følge produsentens anbefalte prosedyre og kravene som gjelder for installasjonen. Noen reststrømenheter har testfunksjoner og ekstra overvåkingsfunksjoner.
10. Shanghai DaDa Electric Co., Ltd. og lekkasjebeskyttelsesløsninger

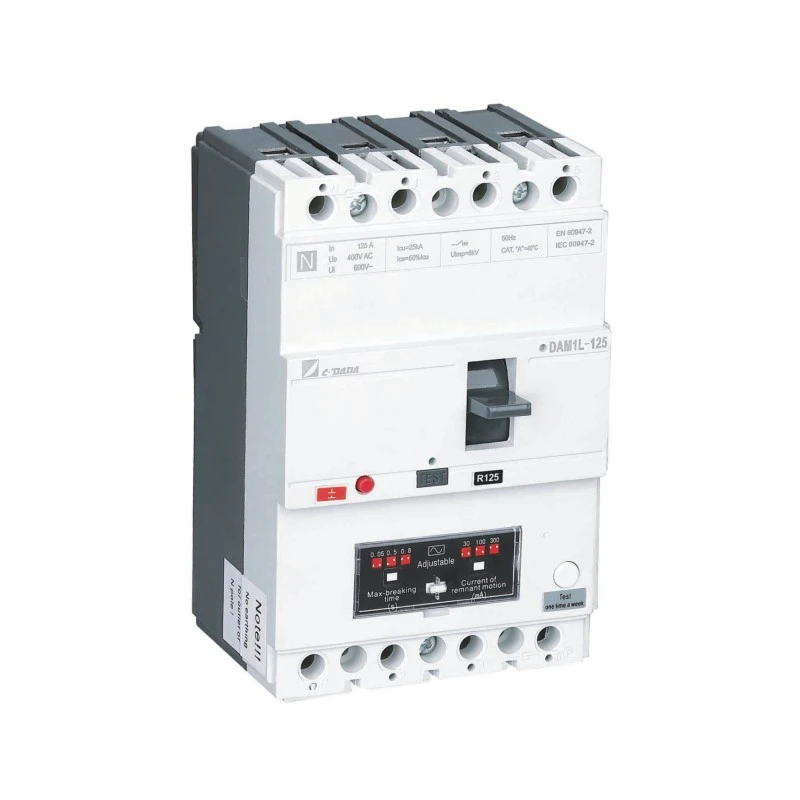

Shanghai DaDa Electric Co., Ltd. leverer MCCB-løsninger designet for applikasjoner der konvensjonell kretsbeskyttelse og lekkasjebeskyttelse må fungere sammen. DAM1L-serien er et eksempel på en MCCB med integrert reststrømbeskyttelse, designet for applikasjoner inkludert bygningselektriske systemer, industrianlegg og andre lavspentdistribusjonsmiljøer.
Produktinformasjonen indikerer konfigurasjoner som firepolet konstruksjon, et bredt merkestrømområde og justerbart jordfeilvern. Avhengig av modell kan lekkasjestrøm konfigureres over et spesifisert område, slik at beskyttelsesstrategien kan tilpasses ulike applikasjoner.
For utenlandske kjøpere, distributører, panelbyggere og elektroentreprenører er den mest nyttige tilnærmingen å gi leverandøren prosjektkravene før du ber om et tilbud. Dette hjelper til med å avgjøre om nødvendig strømklassifisering, polarrangement, lekkasjeinnstilling, bruddkapasitet og sertifisering er tilgjengelig i den tiltenkte konfigurasjonen.
Informasjon som skal inkluderes i en forespørsel
- Nødvendig merkestrøm
- Systemspenning og frekvens
- Antall stolper
- Nødvendig lekkasje-strømfølsomhet
- Nødvendig tidsforsinkelsesfunksjon
- Forventet kortslutningsstrøm eller nødvendig brytekapasitet
- Installasjonsmiljø
- Målmarked og sertifiseringskrav
- Nødvendig mengde
- OEM eller tilpassede krav, hvis aktuelt
Oppgi disse detaljene i begynnelsen kan gjøre teknisk kommunikasjon mer effektiv og redusere risikoen for å velge en bryter som ikke samsvarer med den endelige installasjonen.
11. Ofte stilte spørsmål
Lekkasjebeskyttelse oppdager reststrøm forårsaket av en utilsiktet strømbane og kan initiere bryterutløsning når den konfigurerte driftsterskelen er nådd. Den adresserer en annen tilstand enn konvensjonell overbelastnings- og kortslutningsbeskyttelse.
Nei. En vanlig MCCB gir funksjoner som overbelastnings- og kortslutningsbeskyttelse, mens en lekkasjebeskyttet konfigurasjon tilfører reststrømdeteksjon og beskyttelse.
Lekkasjebeskyttelse kan bidra til å oppdage visse unormale strømbaner som kan bidra til elektriske farer. Brannforebygging avhenger imidlertid av den komplette elektriske installasjonen, utstyrets tilstand, beskyttelsesinnstillinger og gjeldende sikkerhetstiltak.
Det er ingen enkelt innstilling som passer for hver installasjon. Den riktige verdien avhenger av beskyttelsesmålet, kretsegenskaper, utstyr og gjeldende elektriske krav. Innstillingen bør bestemmes av kvalifisert personell.
En MCCB-konfigurasjon er normalt utformet rundt konvensjonelle effektbryterbeskyttelsesfunksjoner, men de nøyaktige beskyttelsesfunksjonene avhenger av den spesifikke modellen og trip-enhetens konfigurasjon. Kontroller alltid produsentens tekniske dokumentasjon.
IEC 60947-2 er en viktig standard for lavspenningsbrytere og inkluderer krav som er relevante for effektbrytere med jordfeilbryter. Regionale standarder og prosjektspesifikke krav kan også gjelde.
Ja, passende modeller kan brukes i industriell distribusjon og utstyrsapplikasjoner når deres elektriske klassifiseringer, beskyttelsesegenskaper og miljøspesifikasjoner samsvarer med installasjonen.
Oppgi nødvendig strøm, spenning, poler, brytekapasitet, innstilling av lekkasjestrøm, krav til tidsforsinkelse, installasjonsforhold, mengde og målsertifisering. Dette gir produsenten nok informasjon til å anbefale en passende konfigurasjon.
12. Konklusjon
En MCCB med lekkasjebeskyttelse tar for seg to viktige områder for elektrisk beskyttelse: konvensjonell overstrømsbeskyttelse og deteksjon av reststrøm. Ved å bringe disse funksjonene inn i en koordinert løsning, kan det bidra til å forenkle kraftdistribusjonsdesign der elektrisk sikkerhet, panelplass og systemkoordinering er viktig.
Det viktigste trinnet er å se forbi produktnavnet. Nominell strøm, driftsspenning, bruddkapasitet, polkonfigurasjon, lekkasjefølsomhet, tidsforsinkelse, installasjonsforhold og gjeldende standarder påvirker alle om en bestemt MCCB er passende for et prosjekt.
For kjøpere som vurderer lekkasjebeskyttede MCCB-er for kommersielle bygninger, industrianlegg, distribusjonspaneler eller OEM-applikasjoner, er arbeid direkte fra de faktiske elektriske kravene den mest pålitelige måten å identifisere en passende konfigurasjon på.
