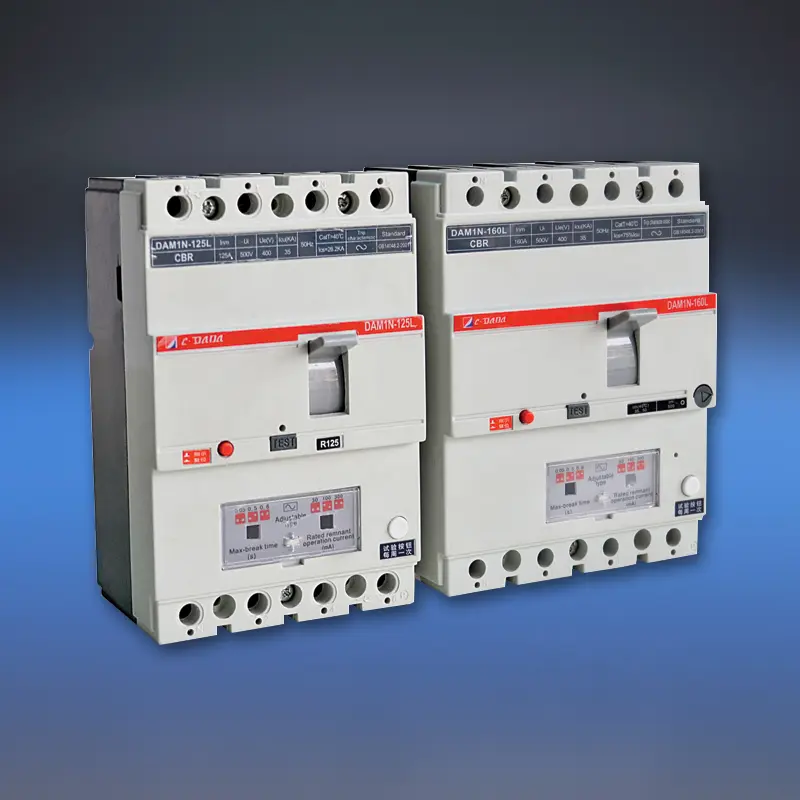

MCCB med lekkasjebeskyttelse

Forbedre den elektriske sikkerheten utover overbelastnings- og kortslutningsbeskyttelse med CDADA DAM1L Series MCCB med lekkasjebeskyttelse, en integrert støpt strømbryter med innebygd reststrøm (RCD/ELCB) funksjonalitet. Designet av den profesjonelle produsenten Shanghai DADA Electric CO., LTD i henhold til internasjonale standarder, kombinerer denne lekkasjen MCCB 4P høyytelses kraftfordeling med livs- og brannbesparende jordfeildeteksjon.

Vurdert fra 10A til 500A ved 400V/415V, tilbyr den justerbar reststrøm (30mA–1000mA) og valgfri tidsforsinkelse – noe som muliggjør skreddersydd beskyttelse for personlig sikkerhet (≤30mA) eller brannforebygging (100mA–500mA+). Med flerfasedrevet elektronikk forblir den operativ selv om en fase svikter eller spenningen faller til 50V, noe som sikrer uovertruffen pålitelighet i kritisk infrastruktur som tunneler, høyhus, transportknutepunkter og industrianlegg.

Nøkkelspesifikasjoner

Modell: DAM1L-serien – Jordlekkasje-MCCB (CBR-type MCCB)

Staver: 4P (standard; 3P tilgjengelig på forespørsel)

Nominell strøm (inn): 10A – 500A

Nominell spenning: 400V / 415V AC, 50Hz

Isolasjonsspenning (Ui): 400V (≤160A), 690V (>250A)

Reststrøminnstillinger (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Justerbarhet: Justering på stedet av I△n og turtid (øyeblikkelig eller forsinket)

Brytekapasitetstyper:

B-type: Basic (Inm < 100A)

S Type: Standard

H-type: Høybrytende (>160A)

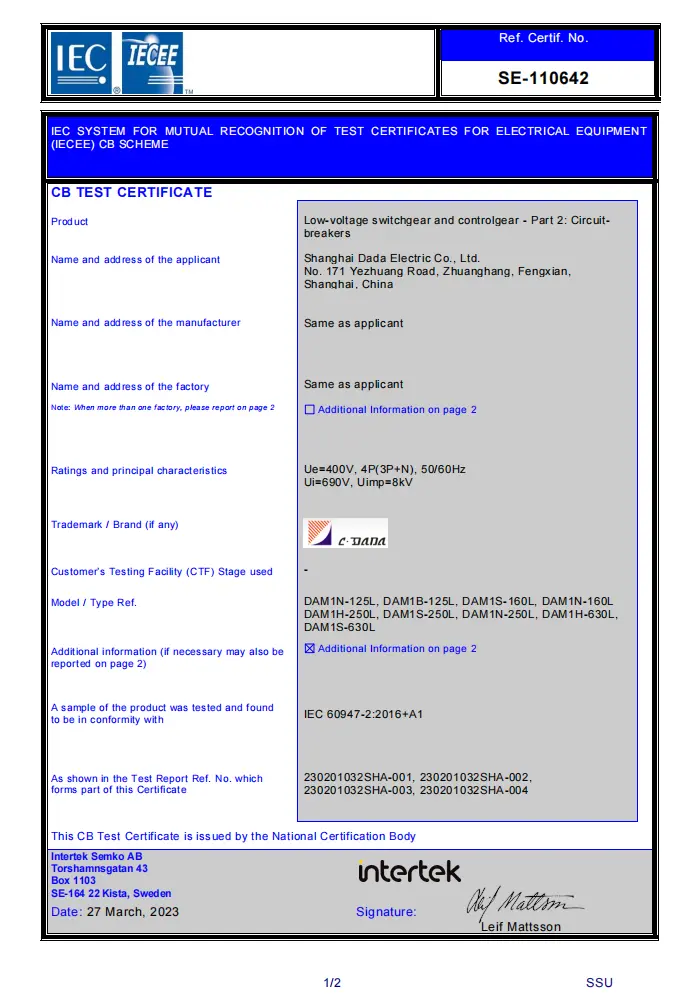

Sertifiseringer: CE, CB, SEMKO

Nøkkelfunksjoner:

★ Flerfase drevet RCD-krets → fungerer ned til 50V

★ Separate hoved- og lysbuekontakter

★ Trykk-til-tur-testknapp

★ Justerbar magnetisk innstilling (0,8–1,0×In)

★ Sterk EMI/RFI anti-interferens evne

★ Fullt utvalg av tilbehør: shunttur, hjelpe-/alarmkontakter, dreiehåndtak

Teknisk datablad

Jordlekkasjebrytere (ELCB)

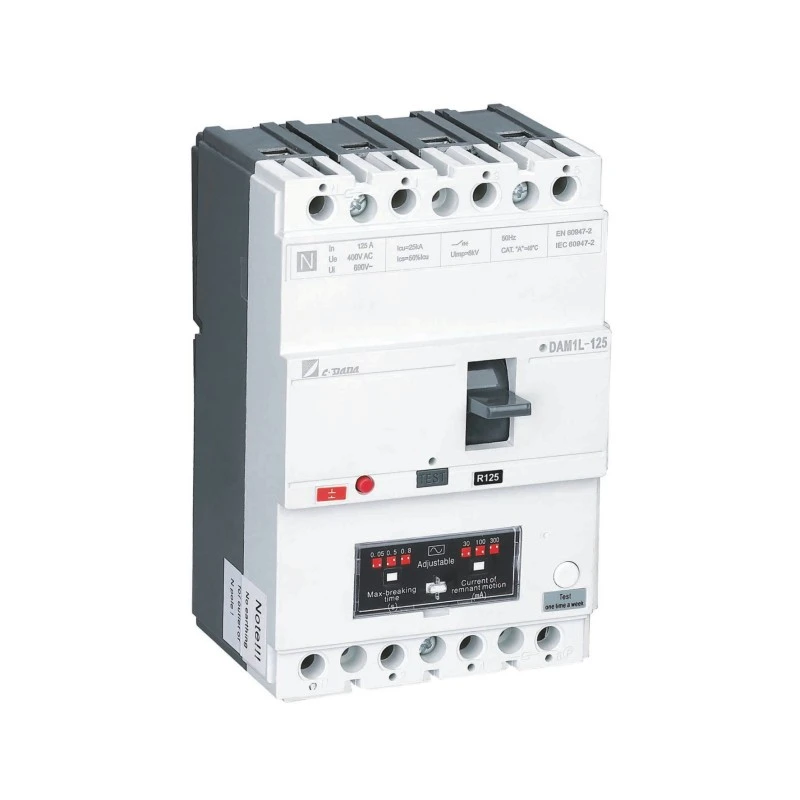

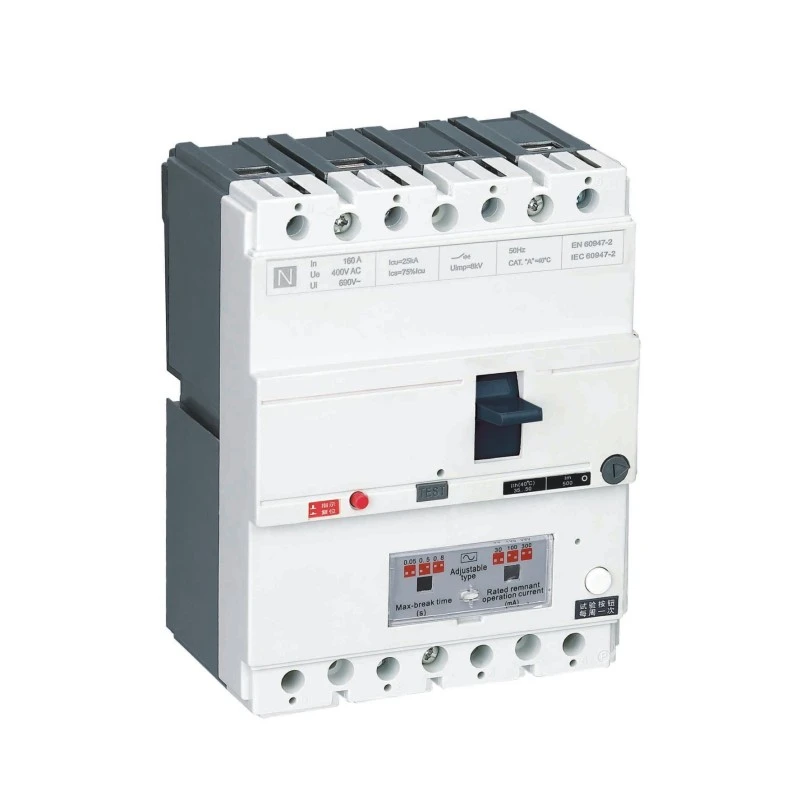

Modell			DAM1-125L			DAM1-160L
Bryte kapasitetskode			B	N	S	B	N	S
Nominell strøm for rammestørrelse - Inm (A)			125A			160A
Nominell strøminngang (40,50 eller 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Antall poler			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(topp)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Reststrømterskel (mA)			100-300-500			100-300-500
Tidsforsinkelse (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrisk egenskap (V)			2500			3000
loniseringsavstand (mm)			≤30/0			≤30/0
Utholdenhet	Totale sykluser		8000			8000
	Elektrisk liv		1000			1000
	Mekanisk liv		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Hovedkrets		A/0			A/0
	Hjelpekrets		AC-15			AC-15
Utløser under spenning			√			√
Shuntfrigjøring			√			√
Hjelpekontakt			√			√
Alarmkontakt			√			√
Hjelpekontakt og alarmkontakt			√			√
Håndter operasjonsmekanismen			√			√
Elektrisk driftsmekanisme			√			√
Terminaldeksel			√			√
Faseskiller			√			√
	B (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Vekt	Fast versjon 3P/4P		-			-
	Plug-in versjon 3P/4P		-			-
	Tegn ut versjon 3P/4P		-			-

Hvorfor velge CDADA MCCB med lekkasjebeskyttelse?

★ Ekte integrert sikkerhet

I motsetning til ekstra RCD-moduler, har DAM1L innebygd, fabrikkkalibrert lekkasjebeskyttelse – som sikrer perfekt koordinering og eliminerer kompatibilitetsproblemer.

★ Multi-Phase Power for RCD Circuit

Tidlige RCDer mislyktes hvis en fase gikk tapt. CDADAs design bruker alle faser for å drive beskyttelseselektronikken, så den fortsetter å fungere selv under fasetap eller alvorlig underspenning.

★ Doble beskyttelsesmål i én enhet

◆ 30mA: Oppfyller IEC-kravene for personlig støtbeskyttelse

◆ 100mA–1000mA: Forhindrer isolasjonsnedbrytende branner fra små, vedvarende jordfeil

★ Felt-justerbar for virkelige forhold

Finjuster følsomheten og tidsforsinkelsen for å unngå å snuble i våte omgivelser (f.eks. vaskehaller, gårder) samtidig som sikkerheten opprettholdes.

★ Industriell pålitelighet

Høy bruddkapasitet (H-type), robust lysbueseparasjon og IP20+ terminalbeskyttelse gjør den egnet for tøffe kommersielle og industrielle omgivelser.

★ Global samsvar, lokal verdi

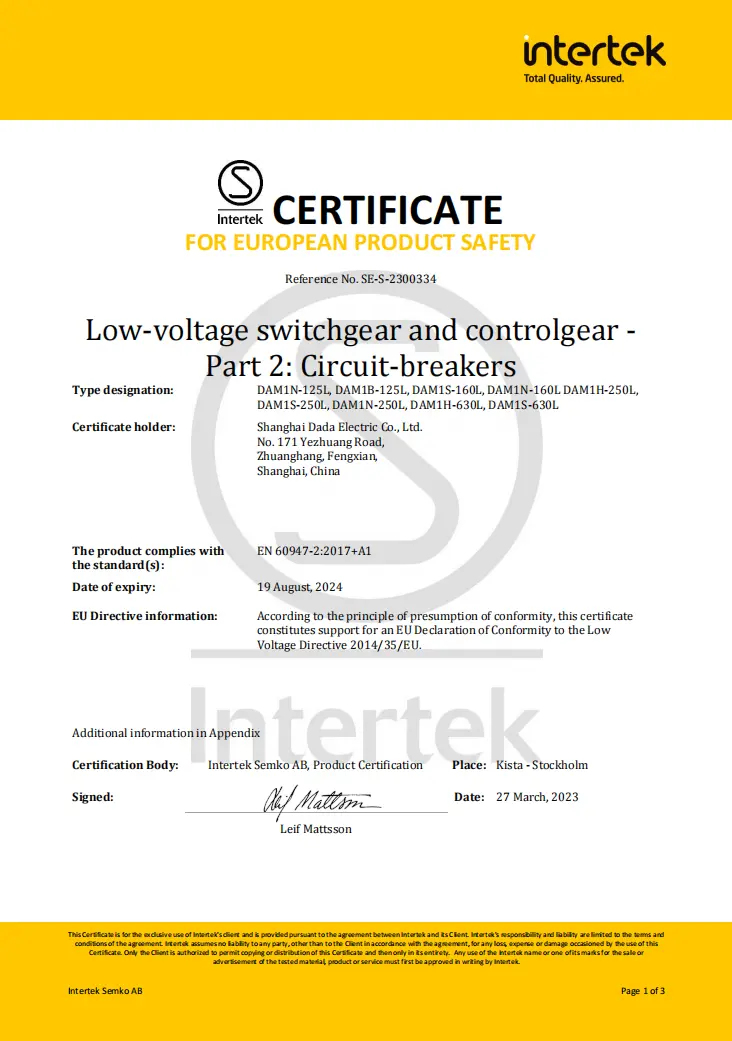

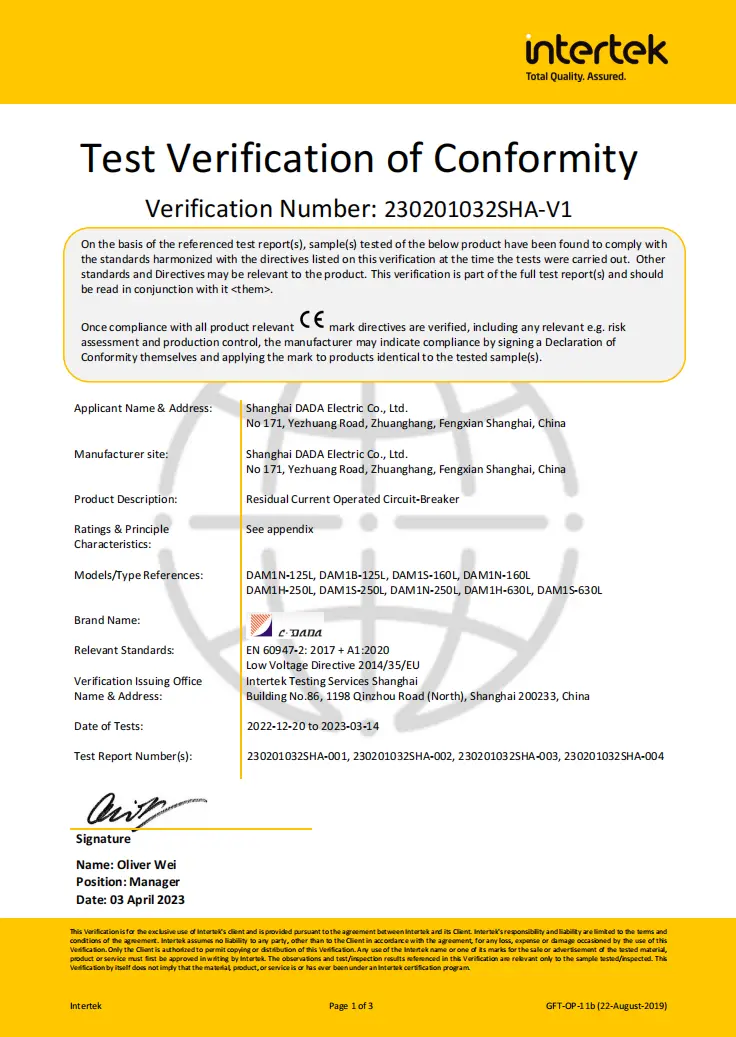

Sertifisert for Europa (CE/CB), nordiske land (SEMKO) – ideell for eksportprosjekter – med konkurransedyktige priser fra en pålitelig kinesisk produsent.

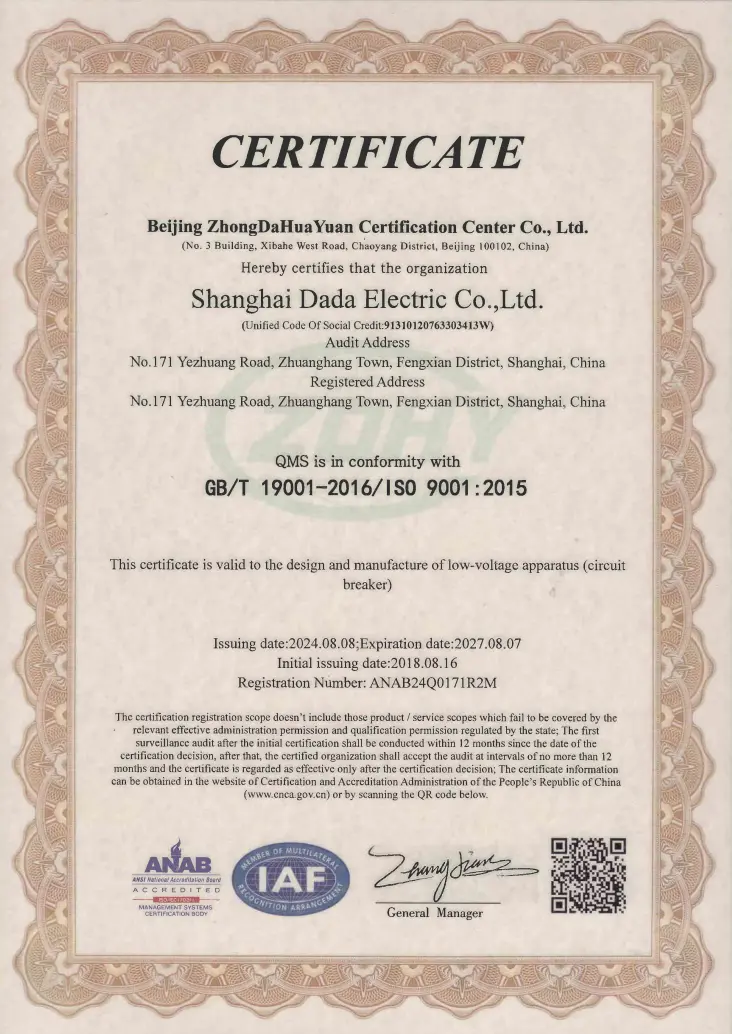

★ Vårt produksjonsanlegg er sertifisert under ISO9001:2015 Quality Management System.

Typiske applikasjoner

Høyhus: Hovedinntekter eller gulvpaneler (300mA for reduksjon av brannrisiko)

Tunneler og undergrunnsbaner: Kritisk infrastruktur som krever feilsikker lekkasjedeteksjon

Sykehus og skoler: 30mA beskyttelse i våte områder (laboratorier, toaletter)

Industrianlegg: Motormatere med jordfeilovervåking

Byggeplasser: Midlertidig kraftfordeling med personvern

FAQ

Q1: Hva er forskjellen mellom en standard MCCB og en MCCB med lekkasjebeskyttelse?

A1: En standard MCCB beskytter kun mot overbelastning og kortslutninger. DAM1L legger til gjenværende strøm (jordlekkasje) deteksjon – utløser når strøm lekker til jord (f.eks. gjennom en person eller skadet isolasjon), og forhindrer elektrisk støt eller brann.

Q2: Kan jeg bruke en 100A MCCB RCD for personlig beskyttelse?

A2: Bare hvis satt til 30mA. Merkestrømmen (100A) definerer belastningskapasiteten; restinnstillingen (I△n) definerer sikkerhetsfunksjonen. For støtbeskyttelse må I△n være ≤30mA, uavhengig av In.

Q3: Hvorfor trenger RCD-kretsen flerfasestrøm?

A3: Hvis drevet av bare én fase, vil en enfasefeil deaktivere lekkasjebeskyttelse. CDADAs flerfasedesign sikrer at jordfeilbryteren forblir aktiv selv under fasetap eller lav spenning (ned til 50V) – kritisk for sikkerhetskontinuitet.

Q4: Er 4P-lekkasje-MCCB egnet for TT- eller TN-S-systemer?

A4: Ja – den er designet for TT-, TN-S- og IT-systemer. 4P-designet bryter alle faser og nøytral, avgjørende for TT-systemer der nøytral ikke er pålitelig jordet oppstrøms.

Q5: Hvorfor velge CDADA fremfor modulære RCD + MCCB-kombinasjoner?

A5: CDADA DAM1L tilbyr:

● Mindre fotavtrykk (integrert kontra to enheter)

● Garantert koordinering (ingen mismatchrisiko)

● Lavere kostnader og ledningskompleksitet

● Høyere pålitelighet (enkelt forseglet enhet)

● Justerbarhet på stedet ikke mulig med jordfeilbrytere med fast følsomhet
