Hvorfor blir DC-kretsbeskyttelse kritisk for fremtiden til kraftsystemer?

Den globale kraftindustrien blir stadig mer avhengig av likestrøm. Solcellepaneler, lagringssystemer for batterienergi, ladestasjoner for elektriske kjøretøy, telekommunikasjonsutstyr og datasentre inneholder alle viktige DC-seksjoner. Etter hvert som disse applikasjonene utvides, beveger kretsbeskyttelsen seg fra en støttekomponent til en sentral del av systemsikkerheten. ENDC effektbrytermå koble fra unormal strøm raskt og sikkert, og begrense skade på kabler, omformere, batterier og tilkoblet utstyr.

Å avbryte DC er teknisk forskjellig fra å avbryte AC. I en AC-krets krysser strømmen naturlig null mange ganger per sekund, noe som hjelper til med å slukke en elektrisk lysbue. DC har ingen naturlig nullkryssing, så en lysbue kan forbli stabil etter at kontaktene skilles. Brytere designet for likestrøm krever derfor egnede kontaktstrukturer, lysbuer, magnetiske utblåsningsarrangementer, isolasjonsavstander og kablingskonfigurasjoner. En vekselstrømsbryter bør aldri antas egnet for DC-service, bare fordi dens strømverdi ser ut til å være tilstrekkelig.

En tydelig bransjetrend er bevegelsen mot høyere systemspenninger og større effekttetthet. Høyere likespenning kan redusere strømmen for den samme overførte effekten, noe som bidrar til lavere ledertap og kabelkrav. Det gjør imidlertid også isolasjonskoordinering og lysbueavbrudd mer krevende. Produktvalg må ta hensyn til nominell driftsspenning, merkestrøm, antall poler, kortslutningsbrytende kapasitet, bruksmiljø og produsentens spesifiserte tilkoblingsmetode. Polaritetskrav er spesielt viktige for noen DC-bryterdesign.

En annen trend er tettere koordinering mellom brytere og elektronisk overvåking. Moderne energisystemer bruker i økende grad sensorer, kontrollere og kommunikasjonsnettverk for å identifisere overoppheting, overbelastning, isolasjonsfeil og unormale driftsmønstre. Mekanisk beskyttelse er fortsatt viktig, men den er i ferd med å bli en del av en bredere beskyttelsesarkitektur som kan inkludere sikringer, overspenningsvernenheter, kontaktorer, isolasjonsovervåkingsenheter og batteristyringssystemer. Selektivitet mellom oppstrøms og nedstrøms enheter får også mer oppmerksomhet fordi en unødvendig nedleggelse kan påvirke en hel solcellestreng, lagringsstativ, ladeskap eller industriell prosess.

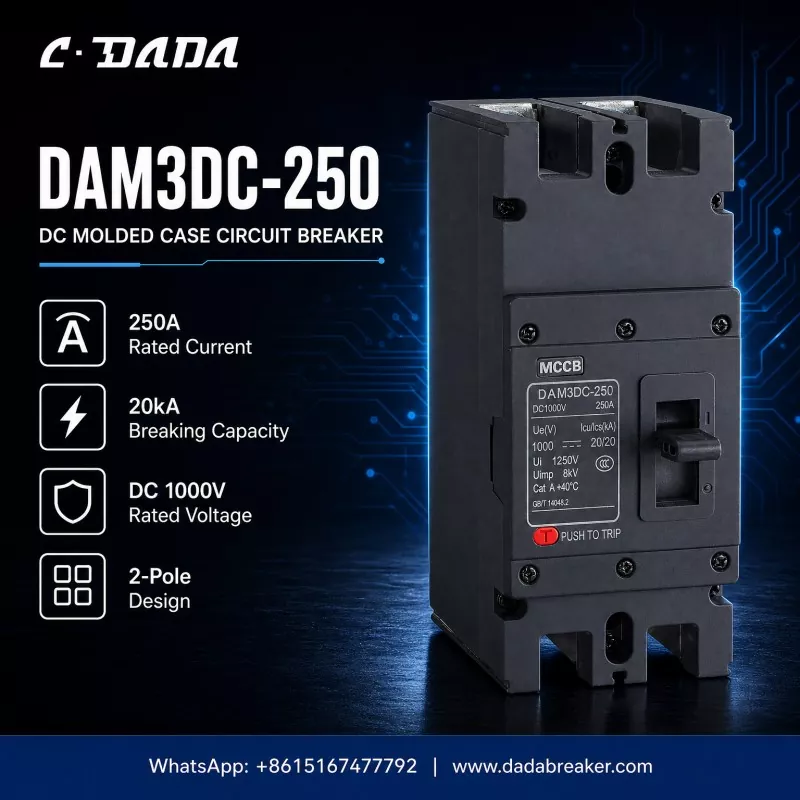

DAM3DC-250 vist avShanghai Dada Electricillustrerer typen DC-bryter i formstøpt hus som brukes i distribusjon med høyere strøm. De synlige spesifikasjonene indikerer en merkestrøm på 250 A, en merkespenning på 1000 V, en bruddkapasitet på 20 kA og en to-polet design. Disse verdiene beskriver dens tiltenkte elektriske rekkevidde; de bestemmer ikke av seg selv egnetheten for hver installasjon. Ingeniører må fortsatt verifisere det faktiske kortslutningsnivået, lederstørrelsen, omgivelsestemperaturen, kapslingsforhold, lastegenskaper, installasjonshøyde, gjeldende standarder og nødvendig beskyttelseskoordinering.

For sluttbrukere er tydelig merking og dokumentasjon like verdifull, fordi riktig installasjon, vedlikehold og erstatningsbeslutninger avhenger av å kjenne til enhetens verifiserte klassifiseringer og begrensninger i bruk.

Når vi ser fremover, vil kjøpere legge større vekt på applikasjonsspesifikk validering i stedet for å velge enheter etter gjeldende vurdering alene. Pålitelig DC-beskyttelse avhenger av korrekt spenningstilpasning, tilstrekkelig avbruddsevne, riktig polkonfigurasjon, kontrollert installasjon og periodisk inspeksjon. Ettersom fornybar generasjon, lagring og elektrifisert transport fortsetter å utvikle seg, vil forståelse av disse grunnleggende hjelpe systemdesignere å redusere risiko og bygge mer pålitelige DC-nettverk.
