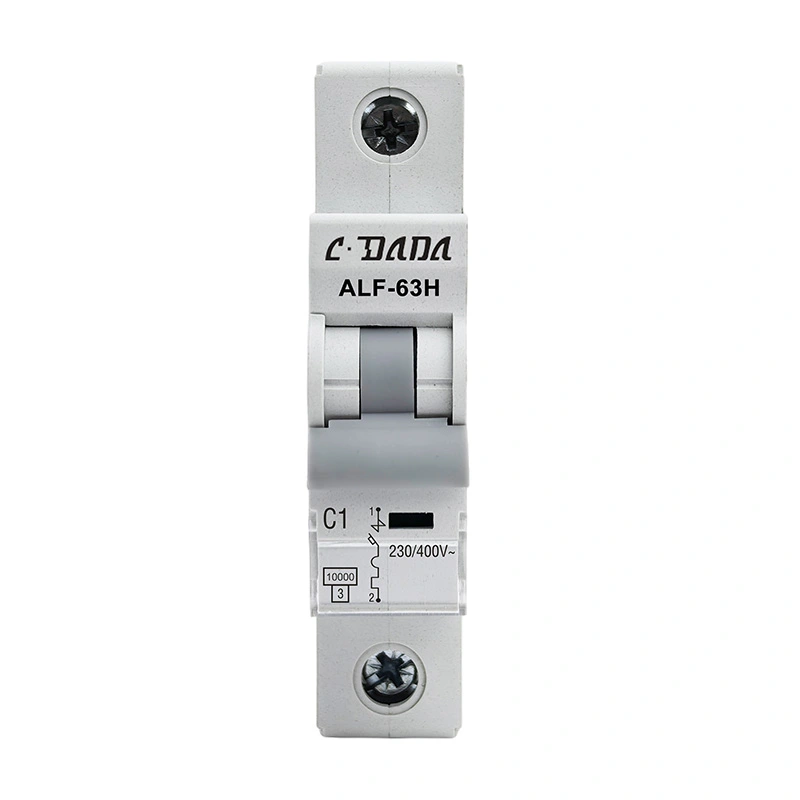

6KA 10kA miniatyrbryter

ALF-63N/H-serien høybrytende 6KA 10kA miniatyrbryter (MCB), samsvarer med IEC60898-standarden, MCB har egenskapen pålitelig ytelse, presis beskyttelsesfunksjon, kort utløsningstid og høy brytekapasitet, lite volum også. Det er mye brukt i og overbelastning av kontaktorer, bryterutstyr og elektriske apparater.

Kontakt CDADA og velg oss som din produsent, vi kan tilby OEM/ODM-tjenester.

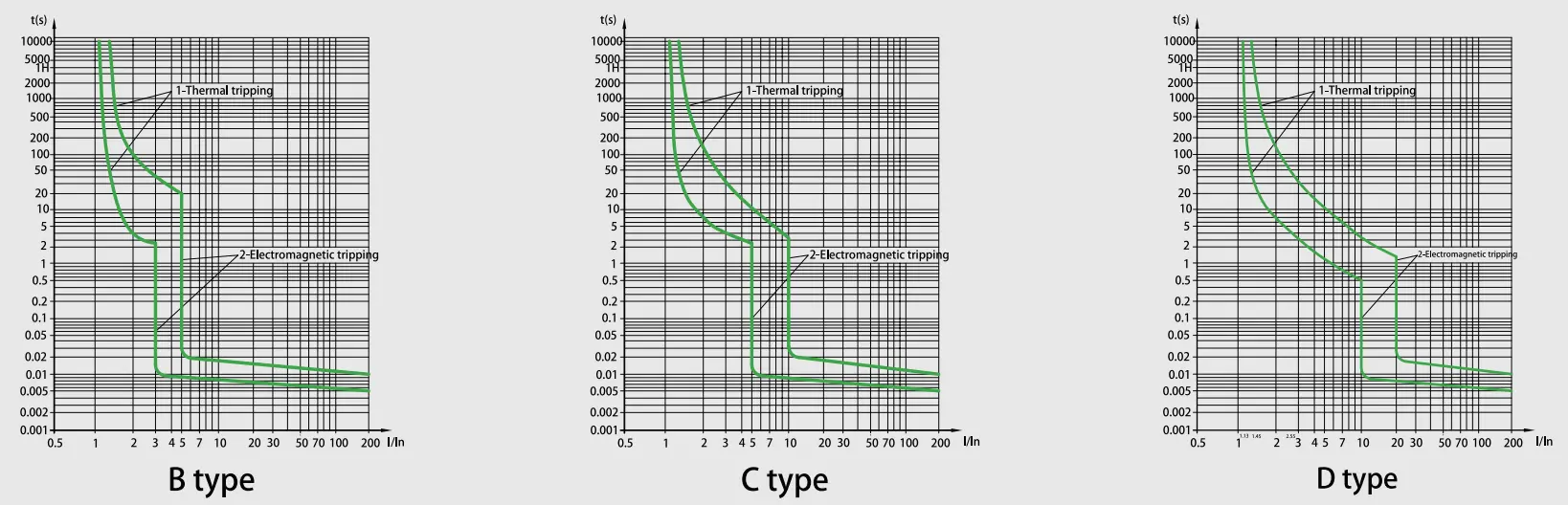

Karakteristisk kurve

Teknisk spesifikasjon

ALF-63N/H Series 6KA 10kA miniatyrbryter
Standard	EN/IEC60898-1
Brytekapasitet (kA)	6,10
Beskyttelse	Mot overbelastning og kortslutning
Merkestrøm(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominell spenning (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nominell impulsmotstandsspenning Uimp(kV)	4
Nominell isolasjonsspenning Ui(V)	500
Energibegrensende kasse	3
Omgivelsestemperatur (℃)	-25~+40,Maks.95%fuktighet
Termisk driftsgrense	1.13xln Ingen snubling innen en time
	1,45xIn Tripping innen en time
Magnetisk drift	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Antall stolper	1P,1P+N,2P,3P,3P+N og 4P
Type reise	Termisk/magnetisk utløsning
Terminalkapasitet	16 mm² fleksibel eller 25 mm² stiv opp til 25A-klassifiseringer
	25mm²fleksibel eller 35mm²stiv fra 32A til 63A karakterer
Beskyttelsesgrad	IP20
Installasjon	Montering på 35mm DIN-skinne
Bredde	17,8 mm per stang

Utløserkarakteristikk for effektbryter

INGEN.	Nominell utgivelsesstrøm (A)	Opprinnelig tilstand	Teststrøm	Spesifisert tid	Resultat skal oppnås	Merknader
1	1-63	kald tilstand	1.13in	t≤1t	Ikke-reise
2	1-63	ved forrige test	1,45 ln	t<1t	tur	Stiller strømmen opp til spesifisert verdi jevnt på 5s
3	I≤32	kald tilstand	2,55 tommer	1s	tur
	I>32
4	1-63	kald tilstand	3In	t≤0,1s	Ikke-reise	B type
			5In	t<0,1s	tur	B type
			5På 10ln	t≤0,1s	Ikke-reise	C type
			10In	t<0,1s	tur	C type
			20 ln	t≤0,1s	Ikke-reise	D type
				t<0,1s	tur	D type

Utholdenhet (operasjoner)

Kategori	Driftssykluser	Driftsfrekvens	Merkestrøm
Elektrisk utholdenhet	4000	240/t	1-32
		120/t	40-63
Mekanisk utholdenhet	10000	240/t	1-63

Funksjoner

★ Ultra-høy kortslutningsbrytekapasitet

Avansert lysbuekontrollteknologi oppnår høyere avbruddskapasitet sammenlignet med industristandarder, og sikrer pålitelig beskyttelse for industrielle elektriske systemer under ekstreme feilforhold.

★ Dual-Mode Connection Interface

Integrert hybridterminaldesign støtter både stiv samleskinnedokking og fleksibel kabelklemming, noe som muliggjør verktøyfri tilpasning til ulike installasjonsscenarier samtidig som ledningstiden reduseres med 40 %.

★ Energilagringsmekanisme for lang levetid

Fjærassistert operativsystem med utholdenhet på 10 000 mekaniske sykluser, med slitasjekompensasjonsteknologi

★ Avansert kompositt kabinett

med med kjente, varmebestandige og impulssikre egenskaper integrerte lysbueslukkende kammer for innesluttede feilhendelser.

★ Dynamisk strømbegrensende topologi

Intelligent sluppet energiundertrykkelse reduserer peak feilstrømmer med 65-80 %, noe som muliggjør nedstrøms enhetsspesifikasjonsoptimalisering med 30 % total systemkostnadsreduksjonspotensial.

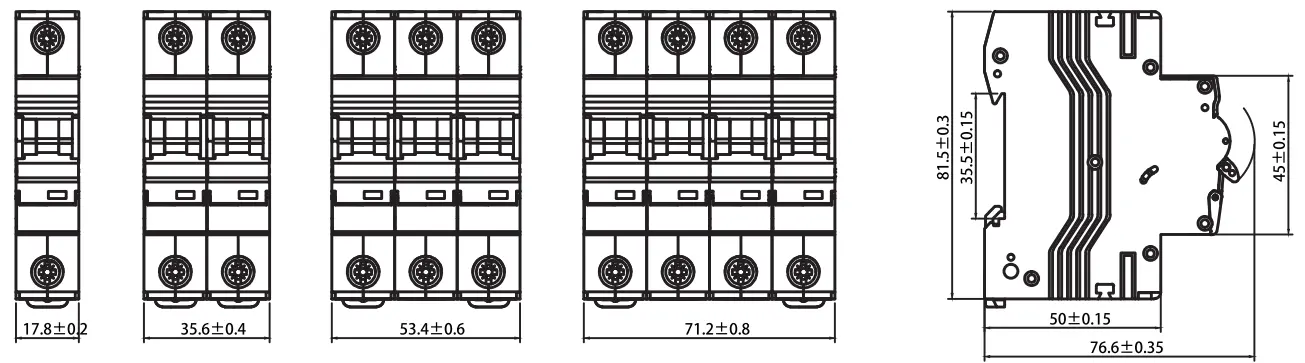

Disposisjonsdimensjoner

Applikasjonsscenarier

★ Bolig: Forbrukerenheter og fordelingstavler for hjemmesikkerhet.

★ Industriell: Beskyttelse av kontaktorer, bryterutstyr og tunge elektriske apparater.

★ Kommersiell: Kontorbygg og kjøpesentre som krever høy-breaking pålitelighet.

Kvalitetskontroll og standardtesting

★ Hver CDADA MCB gjennomgår strenge tester for å sikre samsvar med IEC60898-1:

★ Termisk utløsningstest: Verifisert ved 1,13 tommer (ikke-tur) og 1,45 tommer (tur innen 1 time).

★ Magnetisk utløsningstest: Nøyaktig utløsningstesting for B-, C- og D-egenskaper.

★ Elektrisk utholdenhet: Testet for 4000 driftssykluser.

★ Mekanisk utholdenhet: Verifisert for 10 000 sykluser.

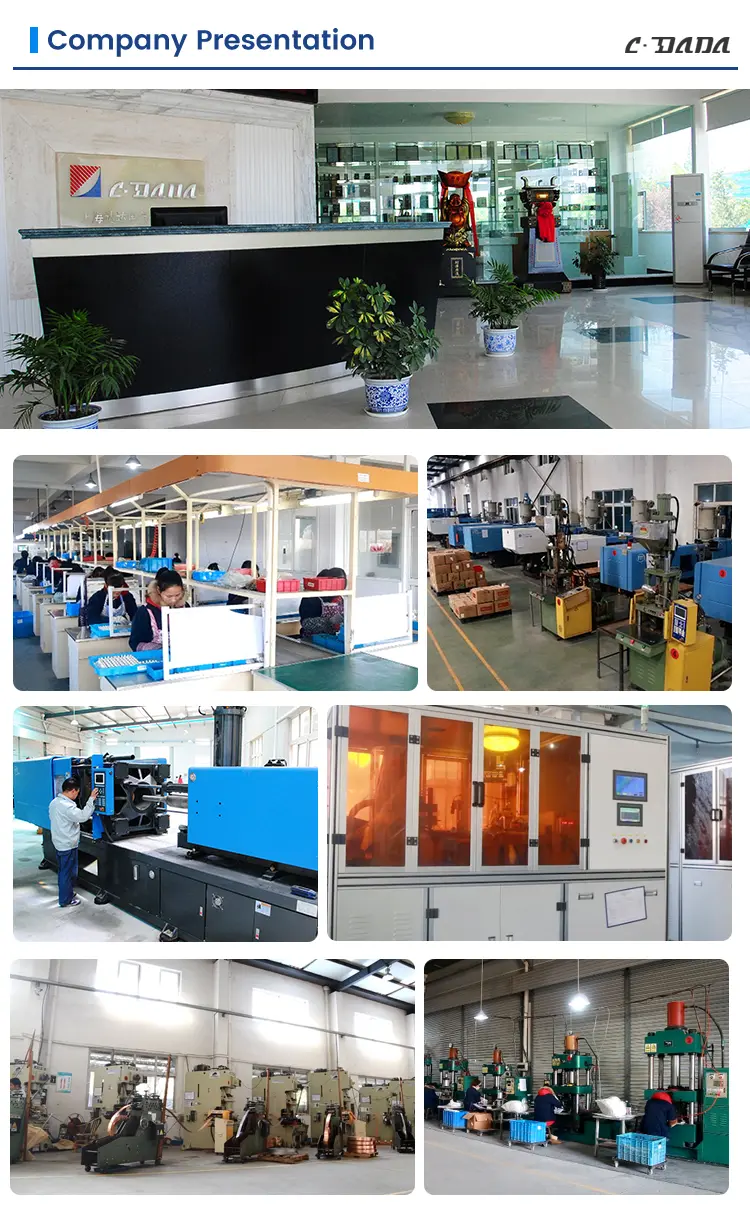

Fabrikkstyrke og støtte
