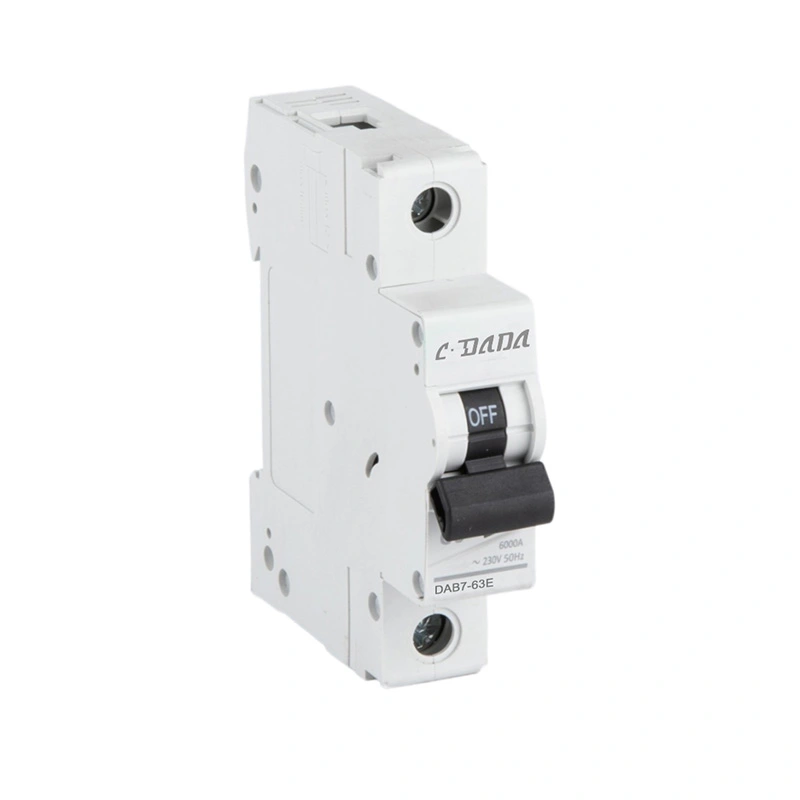

1P 6kA AC miniatyrbryter
Model:CDADA Series AC MCB
Ta gjerne kontakt med CDADA, og få vår 1P 6kA AC miniatyrbryter med direkte fabrikkpris, og tilbyr pålitelig overbelastnings- og kortslutningsbeskyttelse med kompakt DIN-skinnedesign. Dette produktet har presis termisk-magnetisk utløsning og tydelig statusindikasjon, lett å installere og vedlikeholde. Den leverer stabil ytelse for bolig- og lette kommersielle kretser, og sikrer sikker strømforsyning med lang levetid.
CDADA 1P 6kA AC miniatyrbryter er en høykvalitets enpolet miniatyrbryter designet for AC lavspentsystemer. Den gir pålitelig beskyttelse mot overbelastning og kortslutning, og sikrer effektivt elektriske kretser og tilkoblet utstyr. Produsert i henhold til strenge internasjonale standarder, er denne AC MCB ideell for distributører, OEM-er og elektroentreprenører som søker holdbare, kostnadseffektive beskyttelsesløsninger.
Produktegenskaper og fordeler
★ Kompakt design: Plassbesparende struktur egnet for standard fordelingstavler
★ Høy bruddkapasitet: 6kA kortslutningsavbruddsevne for økt sikkerhet
★ Presisjonsutløsning: Termisk-magnetisk utløserenhet sikrer nøyaktig overbelastnings- og kortslutningsbeskyttelse
★ Tøm statusindikasjon: Synlig PÅ/AV-vindu for rask verifisering av kretsstatus
★ Sikker ledning: Høykvalitets terminaler med stabil tilkobling, reduserer kontaktmotstanden
★ Slitesterk konstruksjon: Flammehemmende hus med høy temperaturbestandighet
★ Enkel installasjon: Standard 35 mm DIN-skinnefeste for rask montering
★ Pålitelig kvalitet: 100 % full inspeksjon før forsendelse, konsistent ytelse
Søknader
★ CDADA 1P 6kA AC miniatyrbryter er mye brukt i:
★ Boligbygg, leiligheter og villaer
★ Kontorbygg, kjøpesentre og kommersielle fasiliteter
★ Lettindustrielle verksteder og produksjonsanlegg
★ Kjøpesentre, hoteller og restauranter
★ Public facilities and infrastructure projects
★ Belysningskretser og beskyttelse av småkraftutstyr
Tekniske parametere
|
Punkt |
Spesifikasjon |
|
Modell |
CDADA-serien AC MCB |
|
Standard |
IEC60898 |
|
Type |
AC MCB (Miniature Circuit Breaker) |
|
polakker |

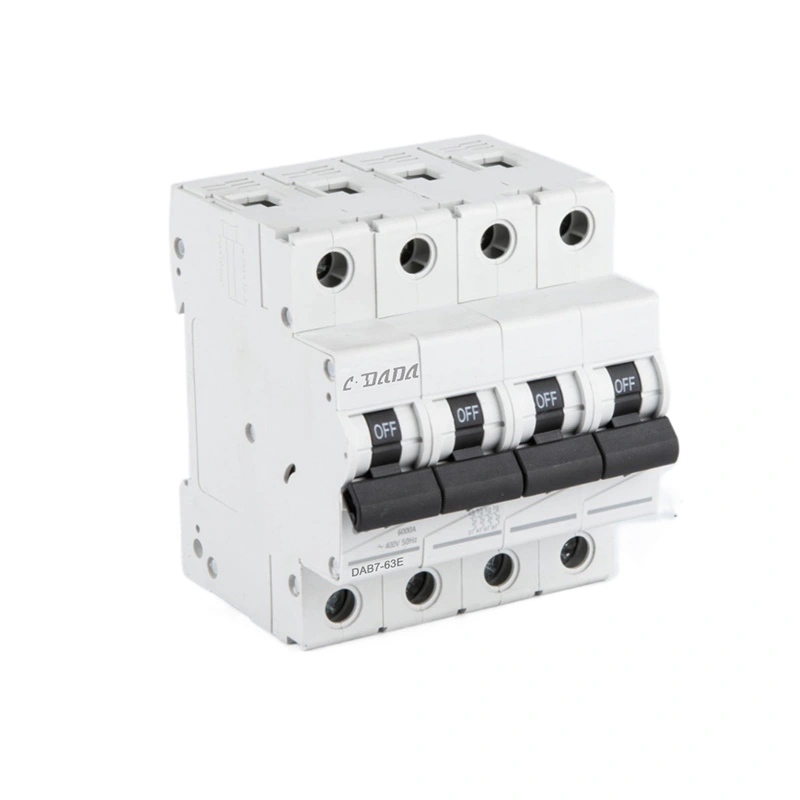

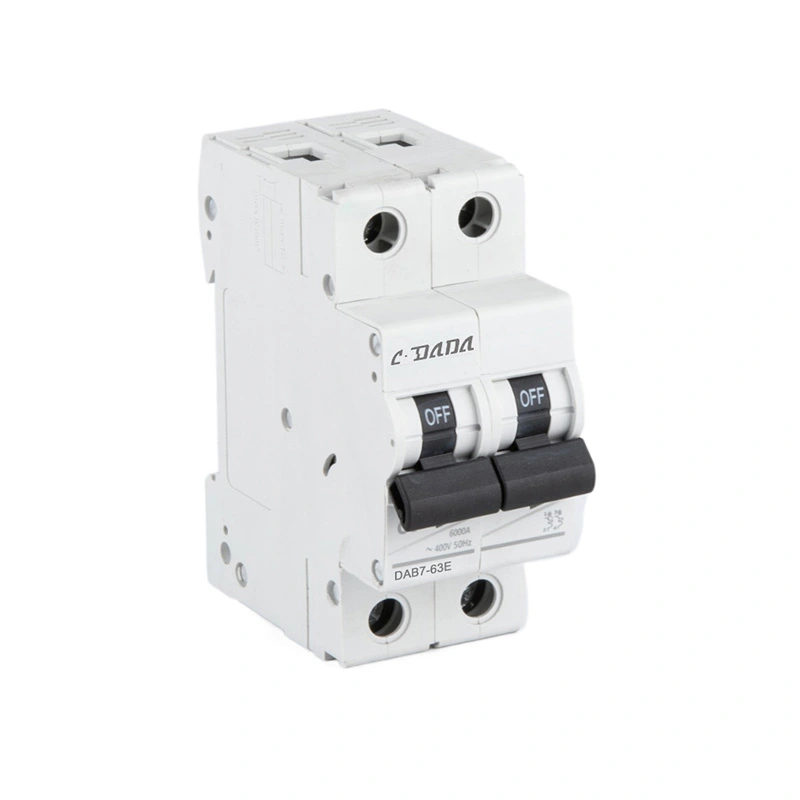

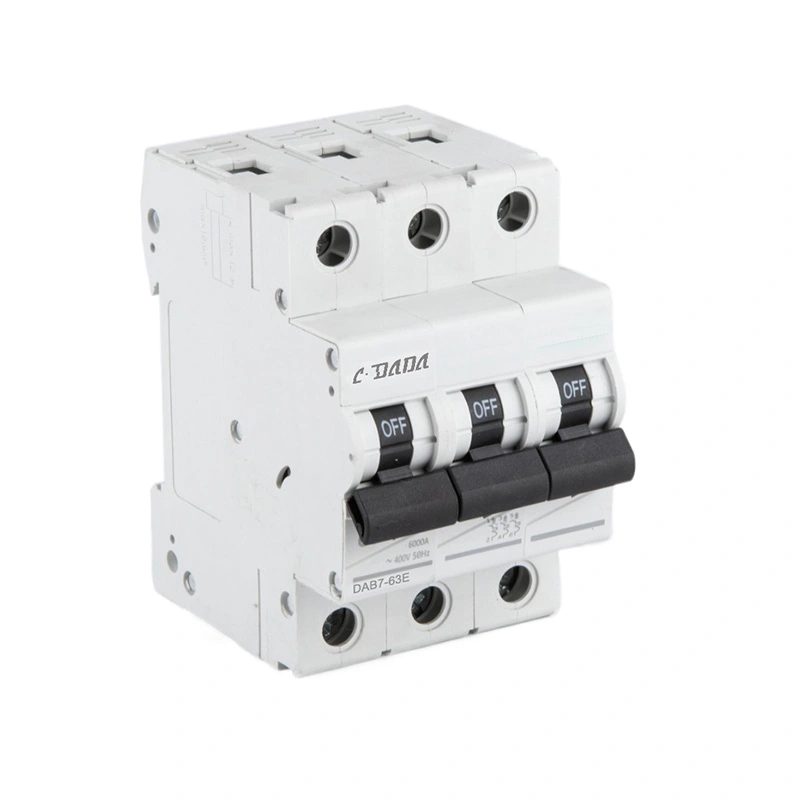

1P,2P,3P,4P |
|
Brytekapasitet |
6kA |
|
Vurdert gjeldende |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (valgfritt) |
|
Nominell spenning |
AC 230V, 400V |
|
Isolasjonsspenning |
600V |
|
Impulsspenning |
6kV |
|
Beskyttelsesgrad |
IP20 |
|
Installasjon |
35 mm DIN-skinne |
|
Driftstemperatur |
-5℃ ~ +40℃ |
|
Mekanisk liv |
≥20 000 operasjoner |
|
Elektrisk liv |
≥4000 operasjoner (ved merkestrøm) |
|
Overholdelse av standarder |
IEC60898-1, IEC60898-2 |
Disposisjonsdimensjoner
★ Bredde: 17,8 mm per stang (standard størrelse med én stang)
★ Høyde: Omtrent 85-92 mm (varierer med gjeldende vurdering)
★ Dybde: Omtrent 68-72mm
★ Kapasitet: 1,5-16 mm² fleksibel eller stiv kobberkabel
★ Standardkompatibilitet: Passer til alle 35 mm DIN-skinnesystemer (TS35/7.5, TS35/15)
IEC 60898-1

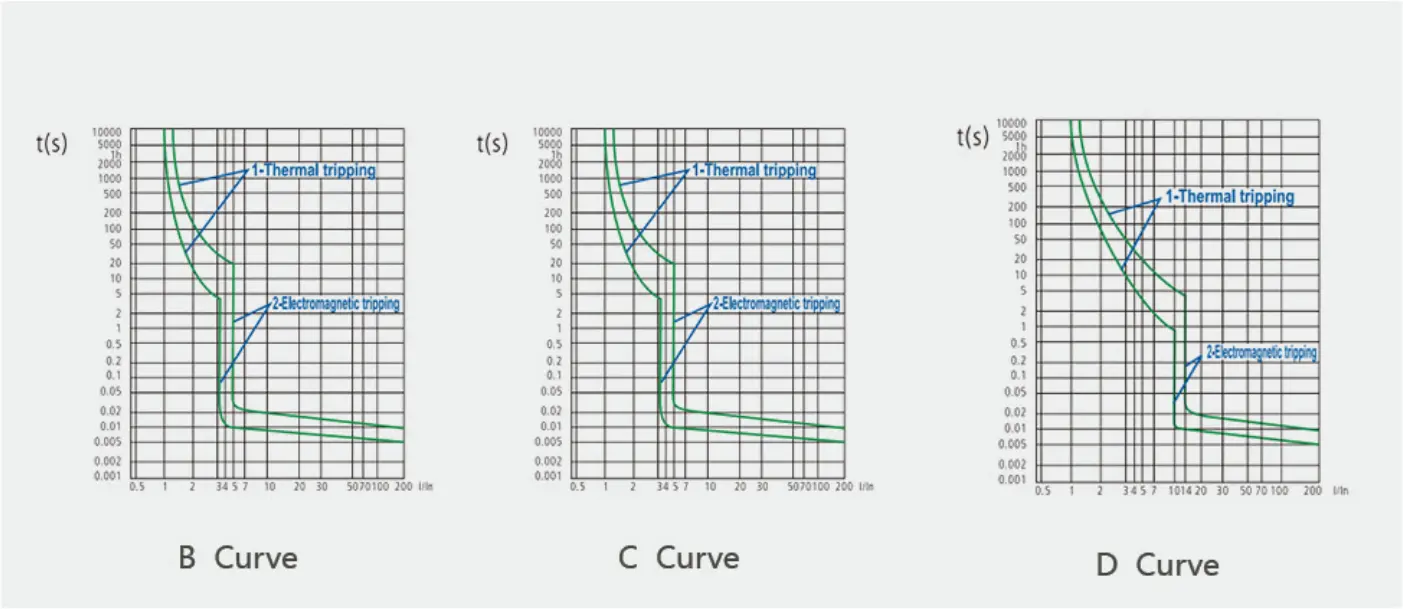

Magnetisk utløsning
Når en kortslutning oppstår, oppnås øyeblikkelig utløsning av en magnet med en jernkjerne. I henhold til 1EC60898-standarden kan dette produktet deles inn i tre typer: B, C og D.
|
|
Teststrøm |
Trippingstid |
Søknader |
|
B Kurve |
3 ln 5 ln |
0,1 |
Type B gjelder kun for aktive laster: -Elektrisk varmeapparat-Vannvarmer-Elektrisk ovn |
|
C kurve |
5In 10 ln |
0,1 |
Type C er egnet for vanlige laster: - Lampe - Strømuttak - Liten kraftmotor |
|
D Kurve |
10 ln 20In |
0,1 |
Kontroller og beskytt kretser med øyeblikkelig overspenningsstrøm (store motorer) |
Termisk utløsning
●Når det oppstår overbelastning i kretsen, vil den bimetalliske stripen på strømbryteren bøye seg på grunn av varme, noe som får kontaktene til å koble fra og resultere i termisk utløsning;
● IEC-standarden definerer utløsningstidsområdet for forskjellige overbelastningsstrømmer;
●Referansetemperaturen for testmiljøet er 30 °C.
|
Teststrøm |
Trippingstid |
|
1.13ln |
t z 1h(i ≦ 63A) |
|
1,45 ln |
t<1t(In ≦ 63A) |
|
2,55 ln |
1s<1t<60s(In≤32A)1s |

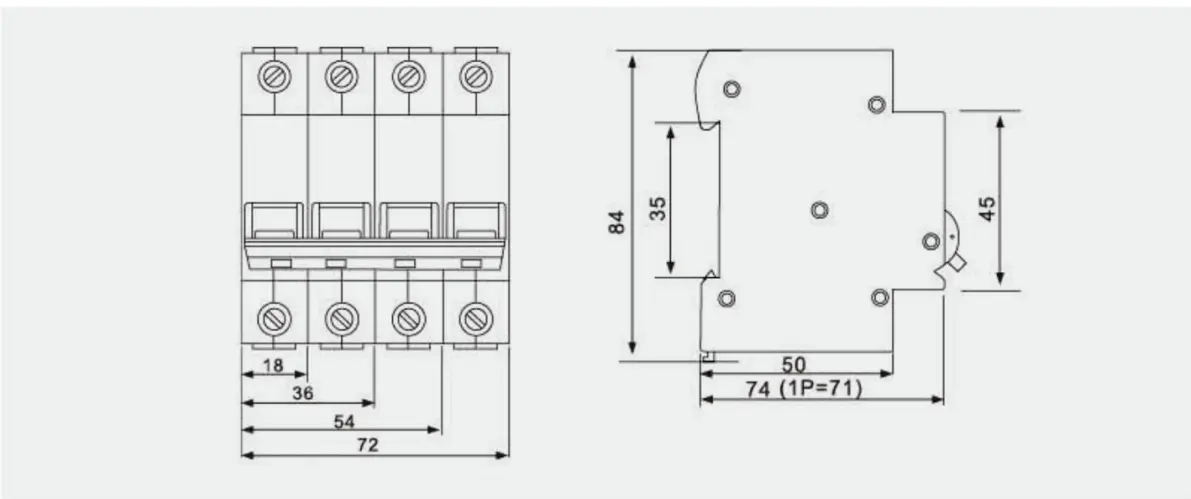

●Produkt- og installasjonsdimensjoner (MM)
Produktet er montert på en styreskinne med en maksimal tilkoblingskapasitet på 25mm2.
Kvalitetskontroll
★ ISO9001-sertifisert produksjon: Strengt kvalitetsstyringssystem gjennom hele produksjonen
★ Omfattende testing: 100 % inspeksjon inkludert utløsningsegenskaper, temperaturøkning og spenningstester
★ Intern produksjon: 90 % av nøkkelkomponentene produseres internt for konsistens i kvalitet
★ Miljøtesting: Drift med høy/lav temperatur, verifisering av fuktighetsmotstand
★ Pålitelighetsforsikring: Langsiktig holdbarhetstesting for forlenget levetid
Emballasje og frakt
★ Standard eksportemballasje: Bølgekartonger med beskyttelse
★ Tydelig merking: Modellnummer, gjeldende vurdering, antall stolper, mengde og sertifiseringsinformasjon
★ Beskyttende emballasje: gruppeboks for 12 enheter for å forhindre skade under transport
★ Fraktalternativer: Egnet for sjø-, luft- og landtransport; tilgjengelig for bulk forsendelse
★ Custom Packaging: OEM-emballasjealternativer tilgjengelig for merkevarepartnere
Kundesuksesssaker
★ CDADA 1P 6kA AC Miniature Circuit Breaker har etablert langsiktig samarbeid med kunder over hele verden:
★ Boligprosjekter: Levert til boligutviklere i Sørøst-Asia, Midtøsten og Sør-Amerika
★ Kommersielle installasjoner: Samarbeid med elektroentreprenører i Europa, Afrika og Asia for kommersielle byggeprosjekter
★ OEM-partnerskap: Samarbeidet med globale elektriske merkevarer for private merking og tilpassede løsninger
★ Industrielle applikasjoner: Leveres til produksjonsanlegg for beskyttelse av maskiner og utstyr
★ Distributørnettverk: Arbeider med regionale distributører i over 30 land for å møte det lokale markedet
