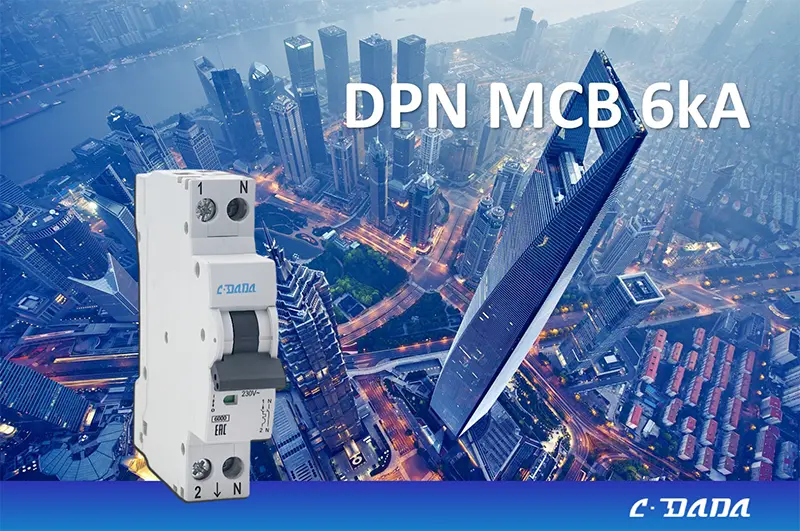

Miniatyrbryter DPN 6KA

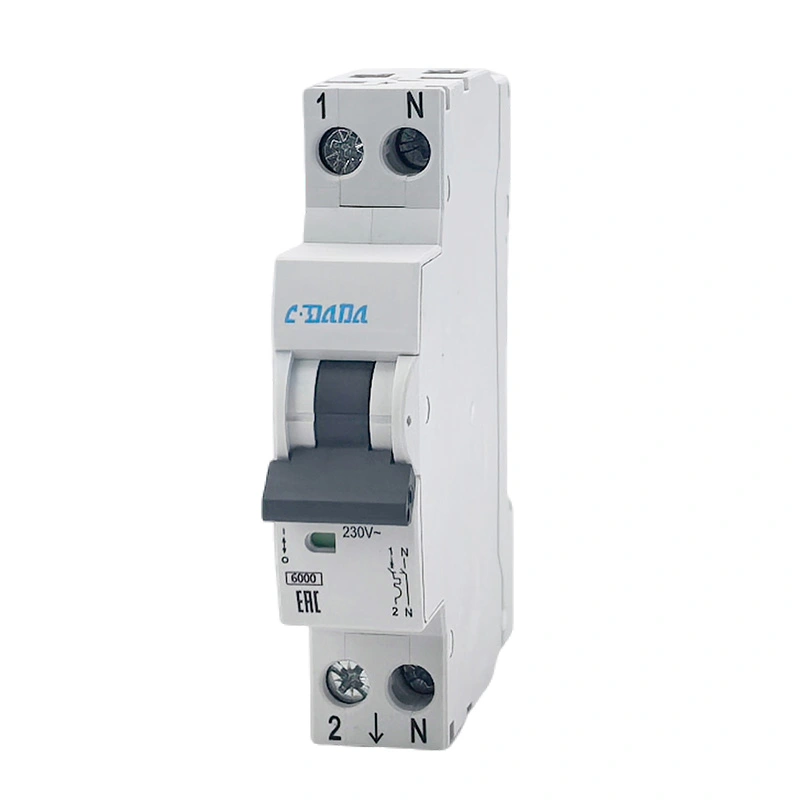

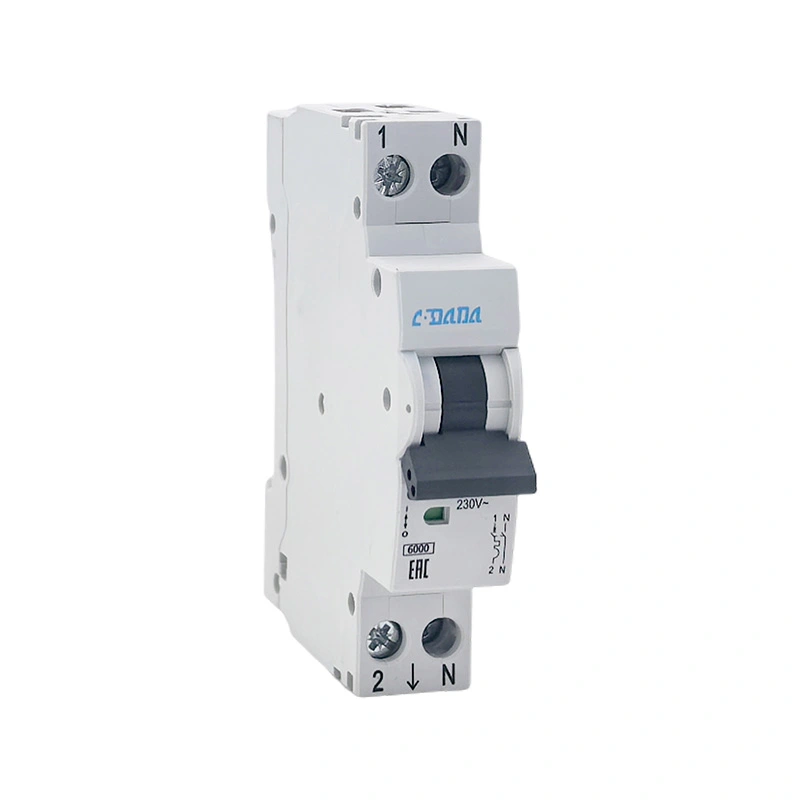

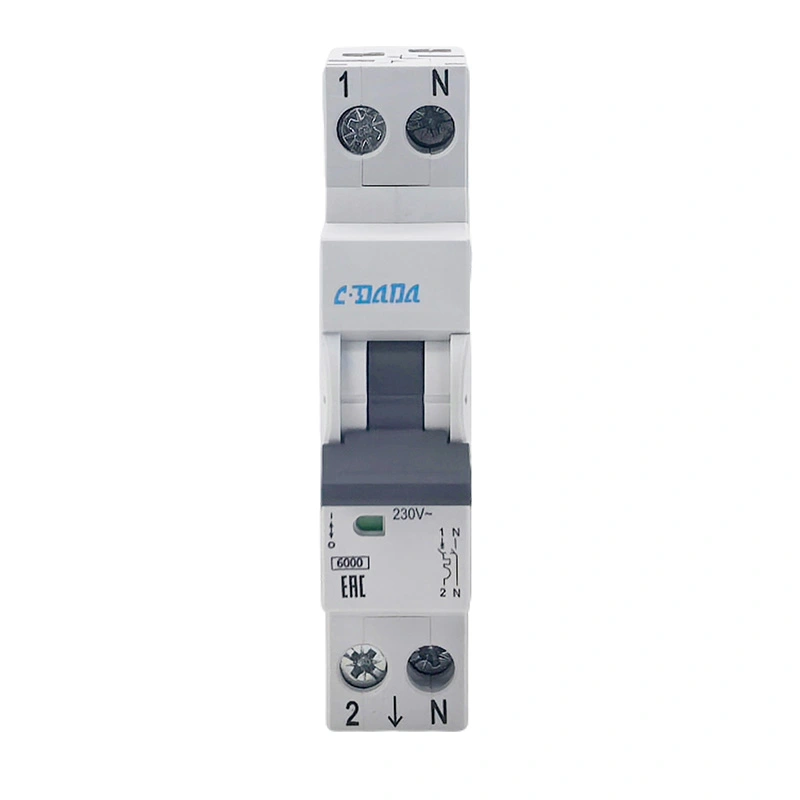

CDADA DAB7N miniatyrbryter DPN 6KA er en profesjonell 1P+N dual-break miniatyrbryter uavhengig utviklet av Shanghai DADA Electric, en pålitelig produsent med 40+ års erfaring. Med 6kA høy brytekapasitet, synkron drift og N-polet "lag først, bryte senere"-design, forbedrer den effektivt lysbueslukkingsytelsen og beskytter kretser og utstyr trygt. Mye brukt i distribusjonsbokser, hjemmedekorasjon, kommersiell kraft og belysningskretser, er det førstevalget for globale kjøpere, distributører og OEM-kunder.

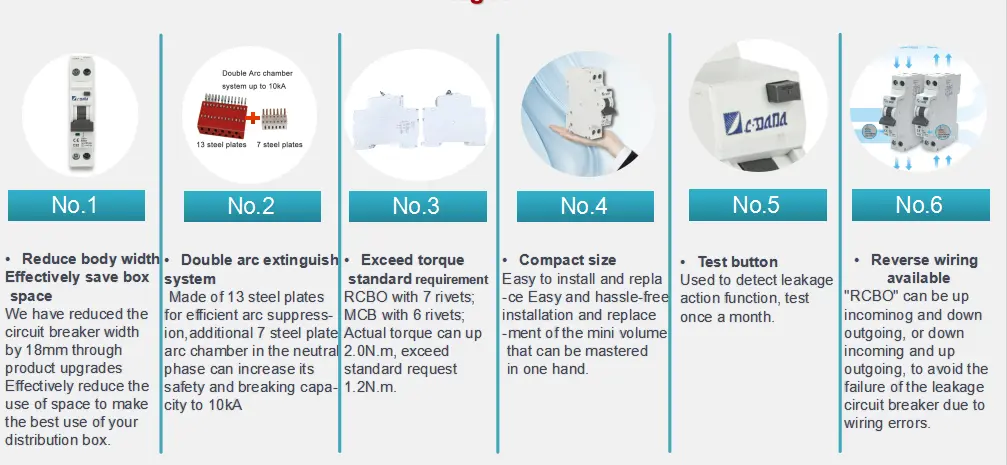

Hva er fordelene med MCB DPN 6KA?

★ 1P+N DPN-struktur, doble knekkpunkter, sikrere og mer pålitelig

★ N-pol gjør først og bryter senere, forbedrer buebrytende kapasitet

★ 6kA reell bruddkapasitet, sterk kortslutningsbeskyttelse

★ Kompakt 17,8 mm bredde, sparer skapplass

★ B/C utløsningskurver tilgjengelig for forskjellige belastninger

★ IP20 beskyttelsesgrad, trygg å ta på

★ Bredt ledningsområde: 1–25 mm² fleksibel kabel

★ DIN-skinnemontering, rask og stabil installasjon

★ Høy- og lavtemperaturmotstand: -25℃~+50℃

★ Lang mekanisk levetid opptil 20 000 ganger

Søknader

CDADA miniatyrbryter DPN 6KA er mye brukt i:

★ Boligbygg, leiligheter, villaer, hjemmeinnredning

★ Kontorer, butikker, hoteller, skoler, sykehus

★ Lyskretser, stikkontakter, lite strømutstyr

★ Husholdningsapparater: varmtvannsberedere, klimaanlegg, elektriske varmeovner

★ Gammel kretsrekonstruksjon og oppgradering av distribusjonsboks

★ Kommersielle og sivile lavspente kraftdistribusjonssystemer

Tabell over tekniske parametere

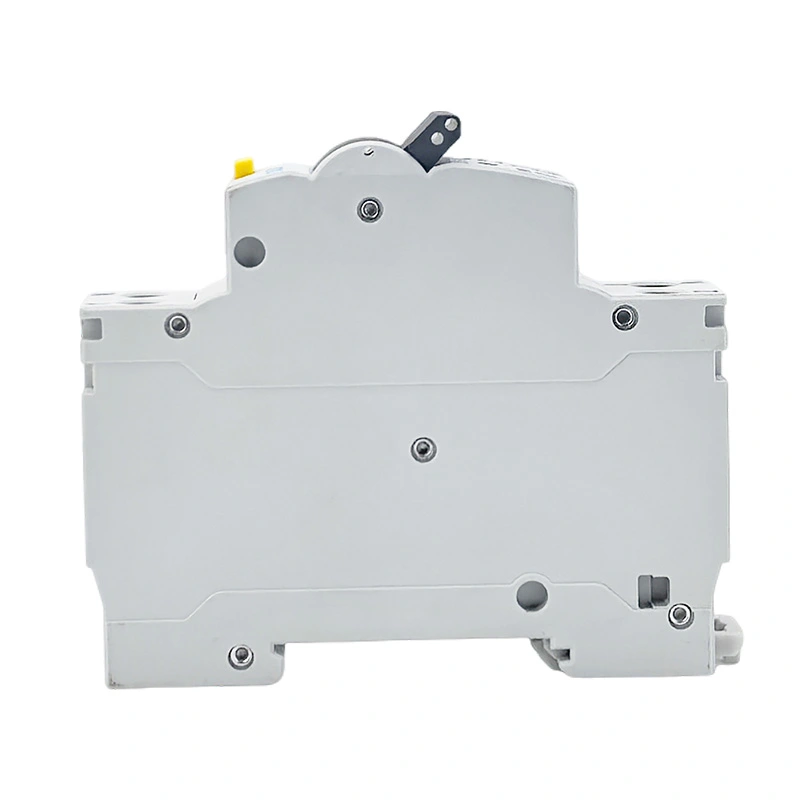

Disposisjonsdimensjoner

★ Lengde: 82,5mm

★ Høyde: 73,2mm

★ Bredde: 17,8 mm (standard 1-moduls bredde)

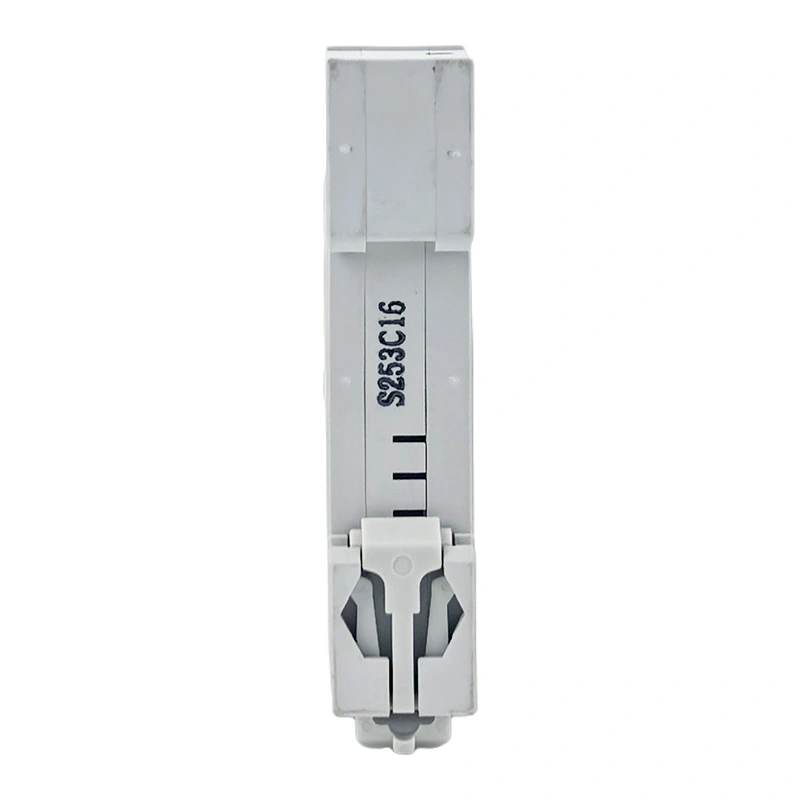

★ Montering: 35mm DIN-skinne

★ Kabling: egnet for 1–25 mm² fleksibel/stiv kabel

★ Samleskinnetykkelse: 0,8–2mm

Standard testelementer

★ 1.13I test uten snuble (≥1 time)

★ 1,45I utløsningstest (<1 time)

★ 2,55I overbelastningsaksjonstest

★ Magnetisk øyeblikkelig utløsningstest (3In/5In for B/C-kurve)

★ Dielektrisk tåle spenningstest

★ Temperaturøkningstest

★ Kortslutningsbruddkapasitetstest (6kA)

★ Mekanisk og elektrisk levetidstest

★ Driftstest med høy og lav temperatur

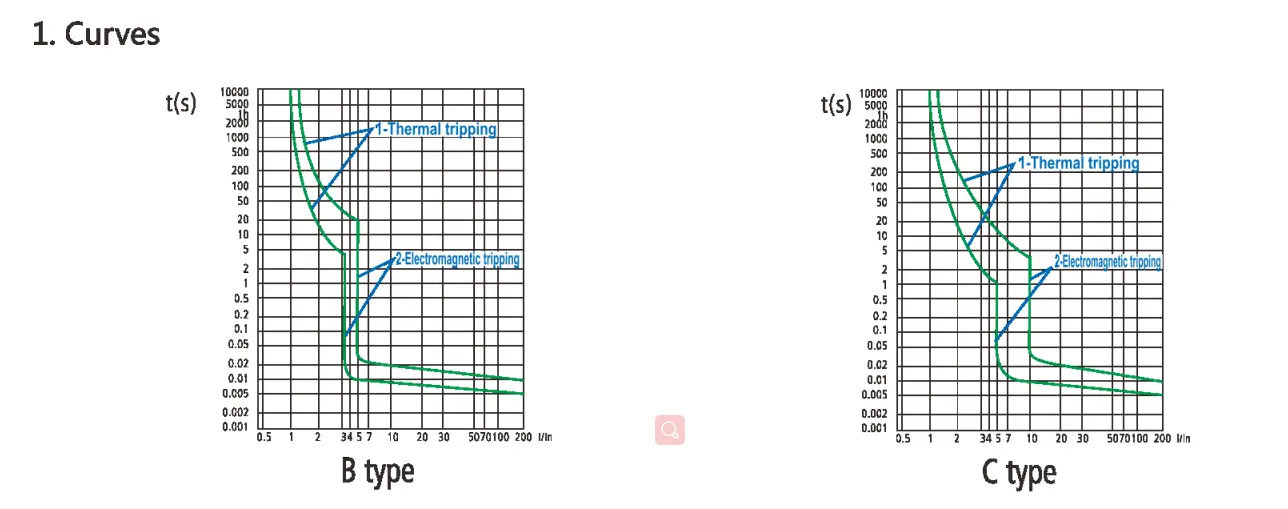

Tripping Karakteristiske kurver

IEC 60898-1

Magnetisk utløsning

Når en kortslutning oppstår, oppnås øyeblikkelig utløsning av en magnet med en jernkjerne. I henhold til IEC60898-standarden kan dette produktet deles inn i tre typer: B, C og D.

Termisk utløsning

●Når det oppstår overbelastning i kretsen, vil den bimetalliske stripen på strømbryteren bøye seg på grunn av varme, noe som får kontaktene til å koble fra og resultere i termisk utløsning;

● IEC-standarden definerer utløsningstidsområdet for forskjellige overbelastningsstrømmer;

●Referansetemperaturen for testmiljøet er 30 °C.

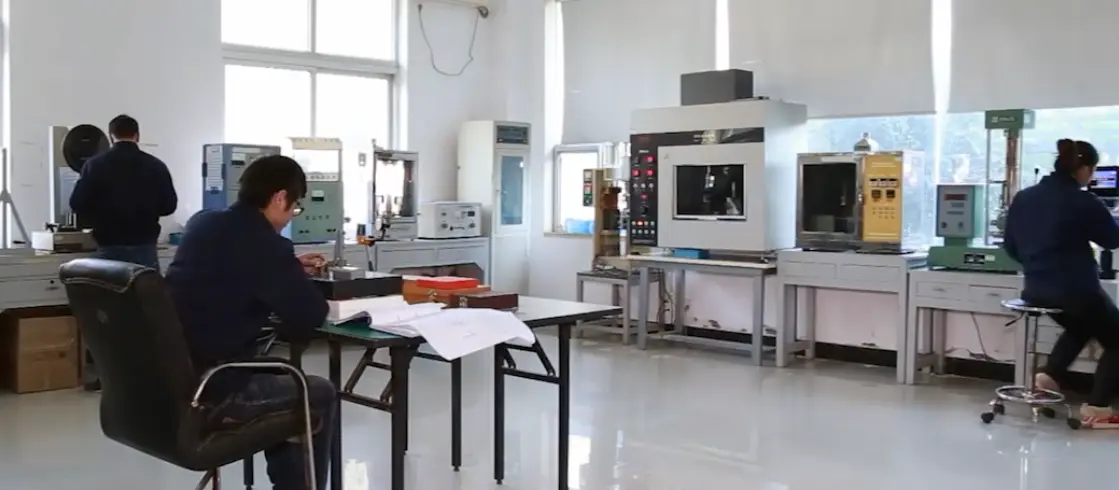

Kvalitetskontrollprosess

1. Inspeksjon av råstoff og sertifisering

2. Automatisk sprøytestøping og presisjonsstempling av metall

3. Montering og kalibrering av halvfabrikata

4. 100 % full utløserkarakteristikktest

5. Tåler spennings- og isolasjonsytelsestest

6. Aldringstest ved høy og lav temperatur

7. Utseende, dimensjon og logoinspeksjon

8. Sluttemballasje og forsendelsesinspeksjon

Emballasje og frakt

★ Standard eksportkartong med støtsikkert fôr

★ Gruppeboks pakket for å unngå riper

★ Tydelig etikett: modell, strøm, poler, mengde, sertifisering

★ Egnet for sjø-, luft- og landtransport

★ Støtte OEM-emballasje, tilpasset logo og etikett

Kundesuksesssaker

CDADA MCB DPN 6KA har blitt eksportert til mer enn 50 land og regioner:

★ Langsiktig bulkforsyning for europeiske og asiatiske distributører

★ Renoveringsprosjekter for husholdningskretser i Midtøsten og Afrika

★ OEM-samarbeid med kjente internasjonale elektromerker

★ Strømdistribusjonsstøtte for eiendomsutviklere

★ Stabile bestillinger fra elektroentreprenører og systemintegratorer

Hvorfor velge DADA Electric?

★ 40+ års yrkeserfaring innen effektbryter FoU og produksjon

★ 90 % kjernekomponenter produsert internt, stabil kvalitetskontroll

★ ISO9001-sertifisert, full overensstemmelse med internasjonale standarder

★ Fullstendige sertifiseringer: CE, CB, CCC, etc.

★ Stor produksjonskapasitet, rask levering for bulkordrer

★ Profesjonell teknisk støtte og ettersalgsservice

★ Godta OEM & ODM tilpasning for å møte markedets krav

★ Globalt logistikksystem, sikker og punktlig levering
