Denne veiledningen forklarer hvordan en 6kA AC miniatyrbryter fungerer, hva 6kA-klassifiseringen faktisk betyr, hvordan B-, C- og D-turkurver påvirker ytelsen, og hvordan du velger riktig merkestrøm og polkonfigurasjon. Den identifiserer også vanlige kjøpsfeil og gir en praktisk sjekkliste for ingeniører, entreprenører og kjøpere som vurderer MCB-løsninger fra produsenter som f.eks.Shanghai DaDa Electric Co., Ltd.
Innholdsfortegnelse
- Hva er en 6kA AC miniatyrbryter?
- Hvorfor er 6kA-bruddkapasiteten viktig?
- Hvordan beskytter en AC-miniatyrbryter en krets?
- Hvilke tekniske parametere bør kjøpere sjekke?
- Hvordan påvirker B-, C- og D-turkurver utvalget?
- Hvor er 6kA AC miniatyrbrytere ofte brukt?
- Hvilke problemer kan riktig MCB bidra til å forhindre?
- Hvordan kan kjøpere velge en passende 6kA MCB?
- Vanlige utvalgsfeil å unngå
- Hvorfor jobbe med en erfaren MCB-produsent?
- Ofte stilte spørsmål
- Kontakt Shanghai DaDa Electric Co., Ltd.

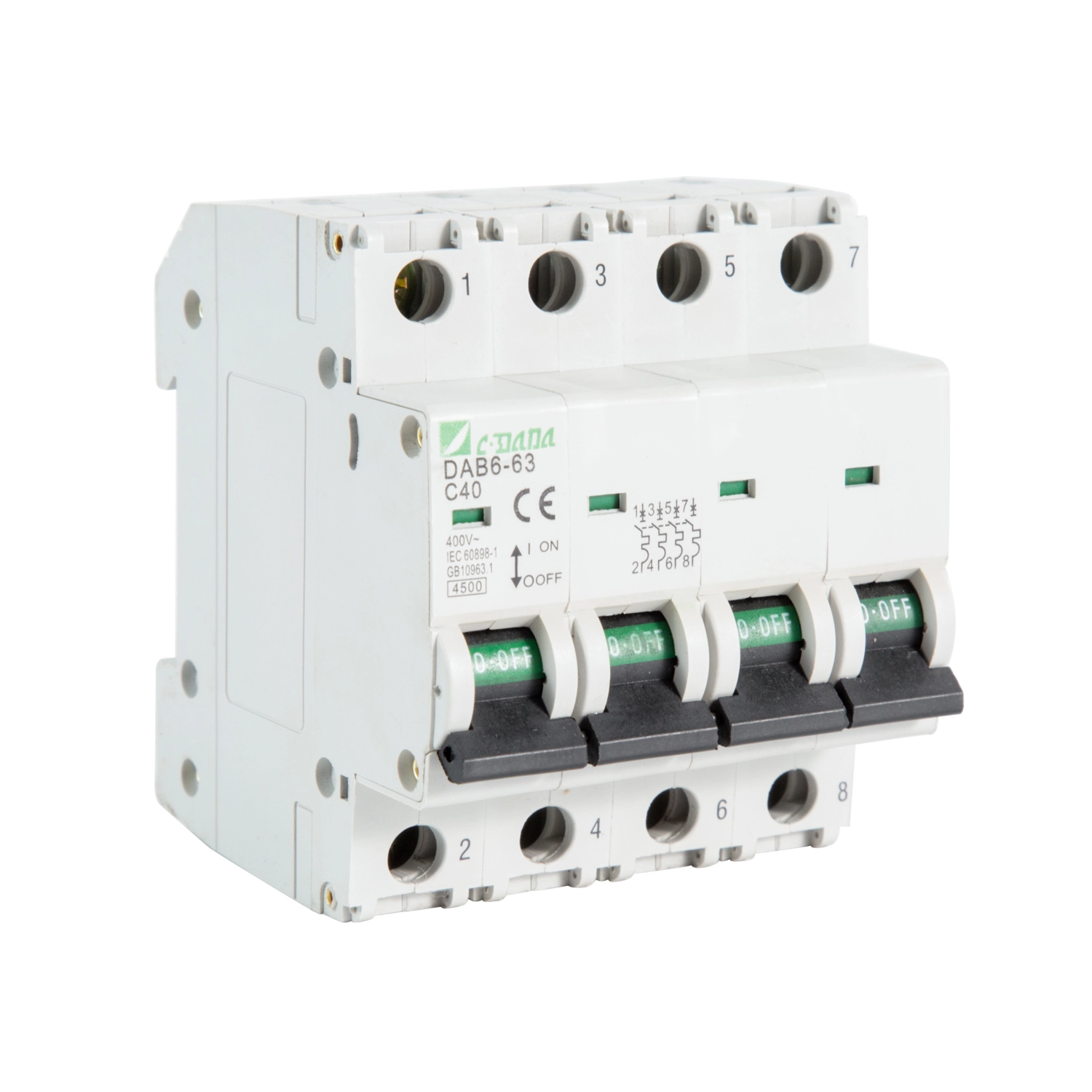

Hva er en 6kA AC miniatyrbryter?
En miniatyrbryter, ofte kalt en MCB, er en beskyttende bryterenhet designet for automatisk å koble fra en elektrisk krets når unormale strømforhold oppstår. I motsetning til en tradisjonell sikring, kan en MCB normalt tilbakestilles etter at feilen er løst, noe som gjør den praktisk for gjentatt drift og vedlikehold.
Begrepet6kArefererer til bryterens nominelle kortslutningsbryteevne under gjeldende testforhold. Enkelt sagt er en 6kA MCB designet for å trygt avbryte en potensiell kortslutningsstrøm på opptil 6000 ampere når de spesifiserte kravene er oppfylt.
Produkter som er i samsvar med IEC/EN 60898-1, spesifiserer vanligvis parametere som nominell strøm, nominell spenning, frekvens, bruddkapasitet og øyeblikkelig utløsningskarakteristikk. Kommersielle MCB-serier kan tilby 6kA-klassifiseringer på tvers av forskjellige strømklassifiseringer og polkonfigurasjoner.
6kA er ikke den normale driftsstrømmen til bryteren. En 16A MCB er for eksempel ment å bære merkestrømmen under spesifiserte forhold, mens 6kA-tallet beskriver kortslutningsavbruddsevnen. Disse to spesifikasjonene svarer på helt forskjellige tekniske spørsmål.
Hvorfor er 6kA-bruddkapasiteten viktig?
Kortslutninger kan gi ekstremt høye strømmer på svært kort tid. Hvis beskyttelsesanordningen ikke trygt kan avbryte feilstrømmen som er tilgjengelig ved installasjonspunktet, kan konsekvensene inkludere alvorlige kontaktskader, overdreven varme, utstyrsfeil eller farlig elektrisk lysbue.
Derfor bør ikke brytekapasiteten velges bare fordi 6kA er en vanlig tilgjengelig spesifikasjon. Den potensielle kortslutningsstrømmen ved installasjonspunktet må evalueres, og den valgte bryteren må ha tilstrekkelig avbruddsevne for det systemet.
| Parameter | Hva det betyr | Hvorfor det betyr noe |
|---|---|---|
| 6kA | Nominell kortslutningsbrytende kapasitet | Bestemmer om bryteren kan avbryte det angitte feilstrømnivået på en sikker måte |
| Vurdert strøm (inn) | Normal strømklassifisering av MCB | Må koordinere med lederkapasitet og forventet belastning |
| Nominell spenning (Ue) | Driftsspenning for applikasjonen | Må være kompatibel med det elektriske systemet |
| Turkurve | Definerer det øyeblikkelige magnetiske utløsningsområdet | Hjelper med å forhindre forstyrrende snubling samtidig som feilbeskyttelsen opprettholdes |
| Antall polakker | Antall ledere koblet/beskyttet | Må samsvare med kretskonfigurasjonen |
Produsentens spesifikasjoner illustrerer at 6kA MCBer er tilgjengelige for en rekke strømklassifiseringer og spenningskonfigurasjoner, inkludert vanlige 230V og 400V AC distribusjonssystemer.
Hvordan beskytter en AC-miniatyrbryter en krets?
En typisk MCB kombinerer termiske og magnetiske beskyttelsesmekanismer. Disse to funksjonene løser forskjellige elektriske problemer.
- Termisk beskyttelse:En vedvarende overbelastning varmer opp et bimetallisk element. Når temperaturen når driftsterskelen, slipper mekanismen og åpner kretsen.
- Magnetisk beskyttelse:En høy kortslutningsstrøm skaper en sterk magnetisk effekt som aktiverer den øyeblikkelige utløsningsmekanismen, og kobler fra kretsen raskt.
- Manuell veksling:MCB kan normalt kobles manuelt for kretsisolasjon under vedlikehold eller installasjonsarbeid.
Denne kombinasjonen gjør MCB egnet for kretser der både langvarige overbelastninger og plutselige kortslutningsfeil må løses. Moderne MCB-produktserier kombinerer vanligvis termiske og magnetiske utløsninger og kan gi B-, C- eller D-egenskaper avhengig av tiltenkt belastning.
Hvilke tekniske parametere bør kjøpere sjekke?
Kjøpere fokuserer ofte på gjeldende vurdering og pris mens de overser andre parametere. For en pålitelig prosjektspesifikasjon bør følgende egenskaper kontrolleres sammen.
| Spesifikasjon | Typisk vurdering | Kjøpers sjekkpunkt |
|---|---|---|
| Brytekapasitet | 6kA | Bekreft at den er tilstrekkelig for den potensielle feilstrømmen |
| Vurdert gjeldende | Applikasjonsavhengig | Koordinere med belastning og lederkapasitet |
| Nominell spenning | Vanlige AC distribusjonsspenninger | Tilpass systemspenningen |
| Hyppighet | 50/60Hz vanligvis spesifisert | Bekreft kompatibilitet med det lokale rutenettet |
| Turkarakteristikk | B / C / D | Tilpass kurven til innløpskarakteristikk |
| Polkonfigurasjon | 1P, 1P+N, 2P, 3P, 4P avhengig av produkt | Match ledningsarrangementet |
| Montering | DIN-skinne er vanlig | Bekreft kompatibilitet med distribusjonstavlen |
| Standarder | IEC/EN 60898-1 eller annen gjeldende standard | Be om teknisk dokumentasjon og sertifisering der det er nødvendig |
Produktdokumentasjon fra etablerte produsenter gir vanligvis disse parameterne sammen i stedet for å behandle bruddkapasitet som en isolert spesifikasjon.
Hvordan påvirker B-, C- og D-turkurver utvalget?
Turkurven er en av de viktigste avgjørelsene når man spesifiserer en MCB. Brevet beskriver det omtrentlige området der den magnetiske øyeblikkelige utløsningen fungerer i forhold til bryterens merkestrøm.
| Kurve | Typisk magnetisk utløsningsområde | Typisk applikasjon |
|---|---|---|
| B | 3–5 × in | Lav innstrømningsbelastning, belysning, resistive kretser |
| C | 5–10 × in | Generelle og moderat induktive laster |
| D | 10–20 × in | Høyere innløpsbelastninger som visse motorer og transformatorer |
Disse områdene er vanligvis forbundet med IEC 60898-1 MCB-karakteristikker.
For eksempel, hvis en motor produserer en midlertidig startstrøm flere ganger høyere enn dens normale driftsstrøm, kan en svært følsom kurve utløses unødvendig under oppstart. En C-kurve eller D-kurve enhet kan være mer hensiktsmessig, avhengig av utstyret og hele kretsdesignet.
Hvor er 6kA AC miniatyrbrytere ofte brukt?
En 6kA AC miniatyrbryter kan være egnet for mange lavspenningsapplikasjoner når det faktiske feilnivået, spenningen, strømstyrken og installasjonskravene faller innenfor enhetens spesifikasjoner.
- Distribusjon av boliger:belysningskretser, stikkontakter, husholdningsapparater og grenkretser.
- Næringsbygg:kontorfordelingstavler, belysningssystemer, detaljhandelsanlegg og små utstyrskretser.
- Industrielle kontrollpaneler:hjelpekretser, kontrollutstyr, små motorer og andre egnede lavspentbelastninger.
- Byggetjenester:HVAC-relaterte hjelpekretser, pumper, belysning og generell kraftfordeling der spesifikasjonene er hensiktsmessige.
- Elektriske distribusjonsskap:grenkretsbeskyttelse og modulære distribusjonssystemer.
Den faktiske applikasjonen skal alltid verifiseres mot produsentens produktdokumentasjon og kravene til installasjonen. En 6kA-klassifisering bør aldri antas å være egnet for ethvert elektrisk miljø.
Hvilke problemer kan riktig MCB bidra til å forhindre?
En av de største innkjøpsbekymringene er ikke bare om en bryter fungerer, men om den fungerer konsekvent under forholdene den ble valgt for.
1. Vedvarende overbelastning
En krets som fører overdreven strøm for lenge kan føre til lederoppvarming og for tidlig forringelse av utstyret. Den termiske utløsningen er designet for å reagere på vedvarende overbelastningsforhold.
2. Kortslutningsskade
En passende brytekapasitet gjør at MCB kan avbryte en for høy feilstrøm uten å overskride enhetens spesifiserte avbruddsevne.
3. Plagestripping
En uegnet turkurve kan forårsake unødvendige avbrudd når utstyret starter. Å matche B-, C- eller D-karakteristikker til belastningen hjelper til med å løse dette problemet.
4. Vanskelig vedlikehold
En modulær MCB kan gi praktisk manuell isolasjon, og hjelpe elektrikere å identifisere og arbeide på individuelle kretser uten nødvendigvis å stenge ned et helt distribusjonssystem.
5. Anskaffelsesusikkerhet
I B2B-prosjekter kan ufullstendige tekniske spesifikasjoner føre til feil produkter, forsinkede godkjenninger eller erstatningskostnader. Et tydelig produktdatablad og definerte tekniske parametere reduserer disse risikoene.
Hvordan kan kjøpere velge en passende 6kA MCB?
En praktisk utvelgelsesprosess kan deles inn i flere trinn. Dette hjelper ingeniører og innkjøpsteam med å unngå å velge et produkt utelukkende fra en katalogtittel.
-
Bestem systemspenningen.
Bekreft den nominelle vekselspenningen og om applikasjonen er enfaset eller trefaset. -
Beregn eller bekreft designstrømmen.
Merkestrømmen til MCB bør koordineres med forventet kretsbelastning og den tillatte strømmen til lederen. -
Bestem den potensielle kortslutningsstrømmen.
Kontroller tilgjengelig feilstrøm ved installasjonspunktet og bekreft at valgt 6kA brytekapasitet er tilstrekkelig. -
Vurder belastningsinnløp.
Identifiser om kretsen inneholder motorer, transformatorer, kapasitivt utstyr, byttestrømforsyninger eller andre belastninger som produserer betydelig oppstartsstrøm. -
Velg riktig turkurve.
Velg B, C eller D basert på den faktiske belastningen og beskyttelseskravene i stedet for bare å velge det vanligste alternativet. -
Velg stolpekonfigurasjonen.
Bekreft om prosjektet krever 1P, 1P+N, 2P, 3P, 3P+N eller en annen konfigurasjon som støttes av produktserien. -
Verifiser standarder og dokumentasjon.
Be om gjeldende datablad, testinformasjon, sertifikater, måltegninger og installasjonsinstruksjoner. -
Sjekk panelkompatibilitet.
Bekreft DIN-skinnedimensjoner, terminalarrangement, lederområde, tilbehør og tilgjengelig installasjonsplass.
- □ Nominell spenning bekreftet
- □ Merkestrøm bekreftet
- □ 6kA bruddkapasitet verifisert
- □ B/C/D-kurve valgt i henhold til belastning
- □ Polkonfigurasjon bekreftet
- □ Gjeldende standard bekreftet
- □ Mål og DIN-skinnemontering kontrollert
- □ Sertifisering og testdokumentasjon forespurt
- □ Driftsmiljø gjennomgått
- □ Samordning med oppstrøms/nedstrøms vern vurderes
Vanlige utvalgsfeil å unngå
Selv når de grunnleggende spesifikasjonene fremstår som riktige, kan flere feil skape problemer etter installasjonen.
| Feil | Potensielt problem | Bedre praksis |
|---|---|---|
| Velger kun etter strømstyrke | Andre kritiske parametere samsvarer kanskje ikke | Evaluer spenning, kurve, bruddkapasitet, poler og standarder sammen |
| Forutsatt at hver 6kA bryter er utskiftbar | Ulike produkter kan ha forskjellige dimensjoner og ytelsesspesifikasjoner | Sammenlign komplette datablad |
| Bruker feil turkurve | Plagsom snubling eller utilstrekkelig bruksegnethet | Evaluer den faktiske belastningen |
| Ignorerer potensiell feilstrøm | Brytekapasiteten kan være utilstrekkelig | Kontroller feilnivået ved installasjonspunktet |
| Med utsikt over konduktørkoordinering | Det kan hende at beskyttelsen ikke stemmer overens med ledningssystemet | Koordiner MCB-klassifisering med lederkapasitet |
| Kjøper uten dokumentasjon | Godkjenning og installasjon kan bli vanskelig | Be om tekniske og samsvarsdokumenter før du kjøper |
Riktig koordinering mellom merkestrøm, lederkapasitet, utløsningskarakteristikk og feilnivå er sentralt for pålitelig MCB-valg.
Hvorfor jobbe med en erfaren MCB-produsent?
For store anskaffelser, OEM-prosjekter, distribusjonspartnerskap og produksjon av elektriske paneler, er kvaliteten på produktet bare én vurdering. Kjøpere trenger også konsistente spesifikasjoner, stabil produksjon, responsiv teknisk kommunikasjon og dokumentasjon som støtter prosjektgodkjenning.
Shanghai DaDa Electric Co., Ltd.kan betraktes som en produksjonspartner for kunder som leter etter automatsikringsløsninger og relaterte lavspente elektriske beskyttelsesprodukter. For B2B-kjøpere bør den mest nyttige leverandørevalueringen fokusere på målbar teknisk informasjon i stedet for markedsføringspåstander alene.
- Tydelige produktspesifikasjoner og tekniske parametere
- Definert merkestrøm og spenningsområder
- Tilgjengelige brytekapasitetsalternativer
- Trip-kurveinformasjon for ulike lastforhold
- Produkttegninger og installasjonsinformasjon
- Gjeldende sertifisering og samsvarsdokumentasjon
- Stabile produksjons- og kvalitetskontrollprosedyrer
- Teknisk kommunikasjon for prosjektspesifikke krav
- OEM/ODM-støtte der det er aktuelt
For importører og elektriske distributører kan disse faktorene være spesielt viktige når produkter skal integreres i ulike distribusjonssystemer eller selges på tvers av flere markeder.
Ofte stilte spørsmål
6kA refererer til den nominelle kortslutningsbrytekapasiteten under gjeldende testforhold. Den representerer 6000 ampere og må ikke forveksles med MCBs normale merkestrøm.
Nei. Egnethet avhenger av potensiell kortslutningsstrøm, systemspenning, merkestrøm, utløsningskarakteristikk, polkonfigurasjon, installasjonsforhold og gjeldende forskrifter. Den tilgjengelige feilstrømmen bør kontrolleres før bryteren velges.
De to tallene beskriver ulike parametere. 6kA er en bruddkapasitetsvurdering, mens 6A er en nominell gjeldende verdi. En bryter kan potensielt ha en merkestrøm på 6A og en brytekapasitet på 6kA.
De identifiserer forskjellige øyeblikkelige magnetiske utløsningsegenskaper. I henhold til IEC 60898-1 er B generelt assosiert med omtrent 3–5 ganger merkestrøm, C med omtrent 5–10 ganger og D med omtrent 10–20 ganger.
Motorer kan ha betydelig startstrøm, så C- eller D-karakteristikk kan være passende avhengig av motor og krets. Det endelige valget bør vurdere startstrøm, feilstrøm, kabelimpedans og koordinering med andre beskyttelsesenheter.
Ikke automatisk. Hvis den potensielle kortslutningsstrømmen overstiger bryterens nominelle brytekapasitet, kan det hende at en 6kA enhet ikke er passende. Bryteren må velges i henhold til feilnivået og gjeldende installasjonskrav.
Kjøpere bør normalt be om et detaljert datablad, tekniske spesifikasjoner, måltegninger, installasjonsinstruksjoner, gjeldende test- eller sertifiseringsdokumenter og relevante produktstandarder. Prosjektspesifikke krav kan kreve ytterligere dokumentasjon.
Konsistens mellom produksjonspartier, sporbarhet, teknisk dokumentasjon, kvalitetskontroll, leveringsevne og teknisk støtte etter salg kan påvirke totalkostnaden og påliteligheten til et B2B-elektrisk prosjekt betydelig.
