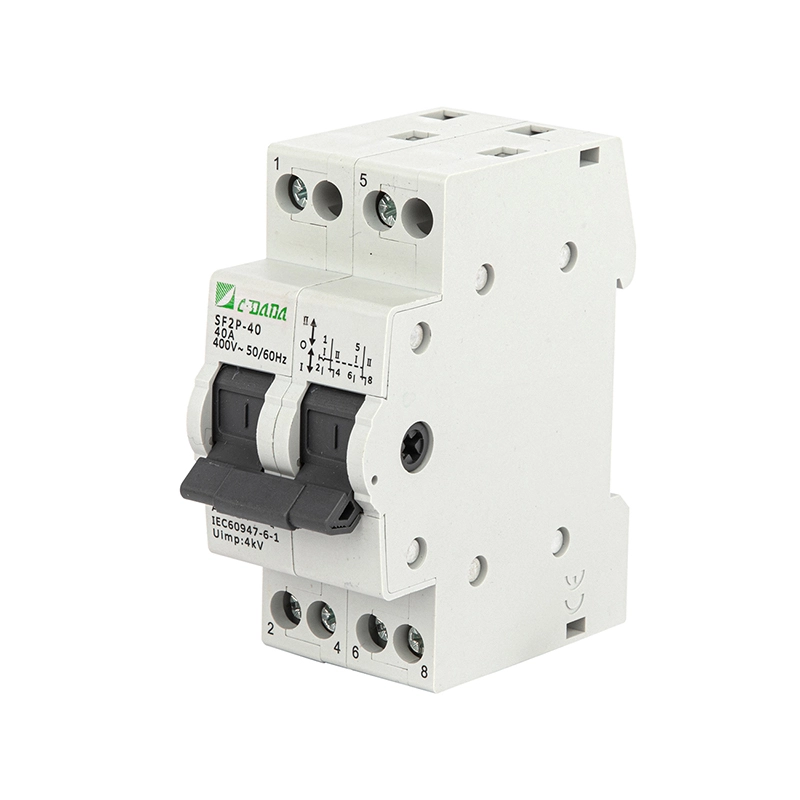

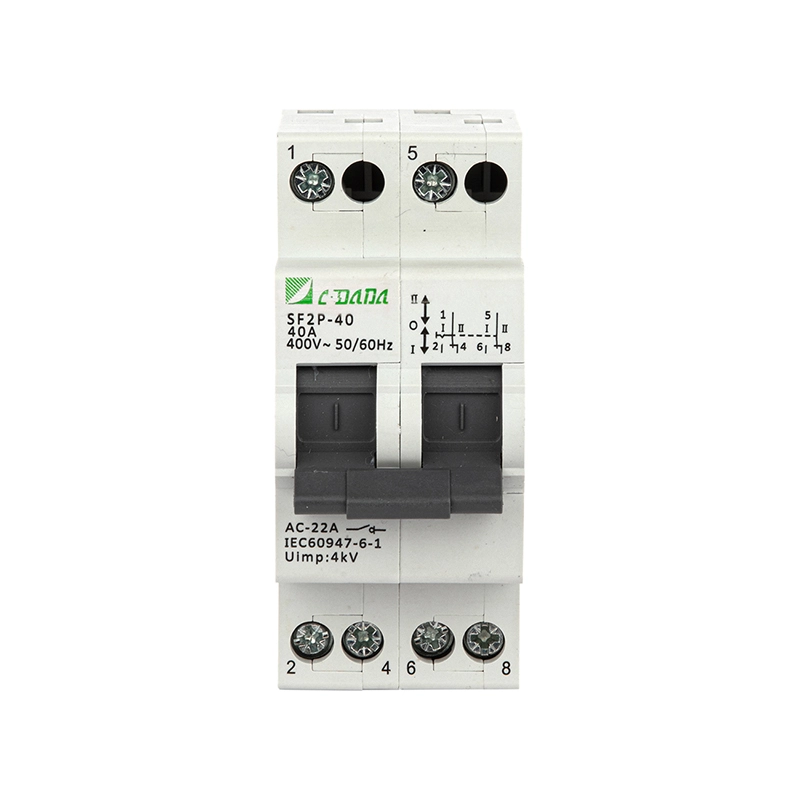

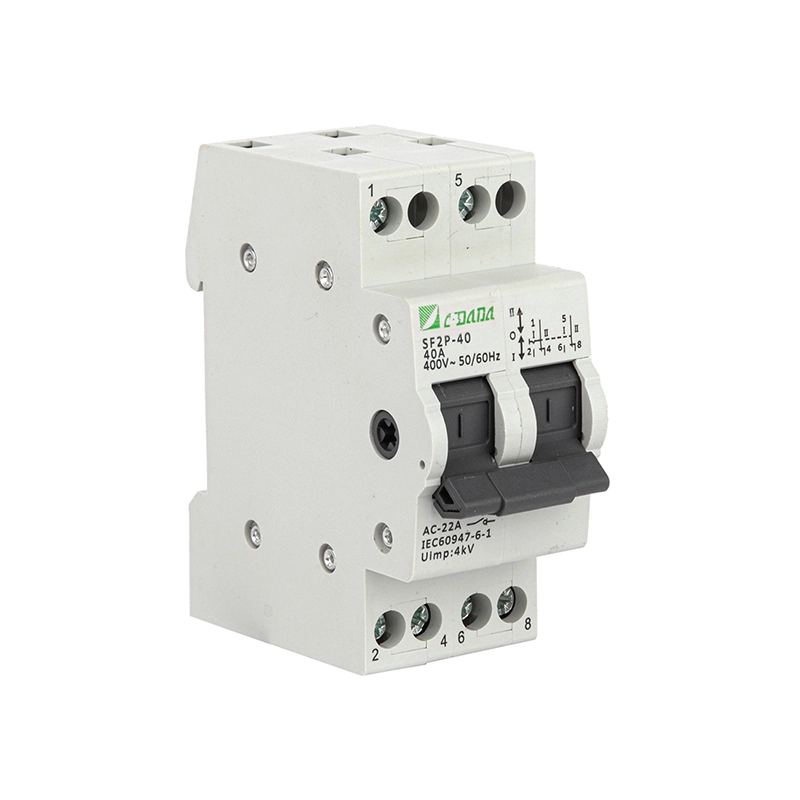

2P skiftebryter

Sørg for sikker og pålitelig strømkildebytte med CDADA SF Series 2P Switchover Switch, den er egnet for kritisk kretskonvertering i boliger, kommersielle og lette industrielle applikasjoner. Denne DIN-skinnemonterte mikrobryteren støtter doble strømkilder eller laster med en klar 3-posisjonsdrift: I -OFF-II, som muliggjør sømløse overganger mellom nett-/nett- og backup-/generatorforsyninger, motor forover/revers kontroll, eller fase/spenningsovervåkingskretser.

Klassifisert for AC 50/60Hz, 230–400V, og strømmer fra 16A til 125A, samsvarer CDADA 2P-omkoblingsbryteren med IEC 60947-3 og EN 60947-3-standardene. Med PÅ/AV-posisjonsindikatorer, kontakter med høy ledningsevne og en fjærassistert hurtigtrekk-/brytemekanisme, sikrer den stabil ytelse selv under hyppig manuell betjening. Designet for modulær installasjon sammen med MCBer og kontaktorer, er den ideell for fordelingstavler i bygninger, pumperom, telekomskap og nødlyssystemer.

Nøkkelspesifikasjoner

Serie: SF Series 2P Manuell skiftebryter

Merke: CDADA | Produsent: Shanghai DADA Electric CO.,LTD

Poler: 2P (Dual Pole) — tilgjengelig i 1P til 4P varianter

Nominell strøm: 16A – 125A (reduser til 80 % over 40 °C omgivelsestemperatur)

Nominell spenning: 230/400V AC, 50/60Hz

Isolasjonsspenning (Ui): 500V

Brukskategori: AC-22A (blandet resistiv og induktiv belastning)

Korttidsmotstandsstrøm (Icw): 12×Ie i 1s

Produksjonskapasitet: 20×Ie, t=0,1s

Mekanisk levetid: 8500 operasjoner

Elektrisk levetid: 1500 operasjoner (under belastning)

Forurensningsgrad: II

Montering: Standard TH35 DIN-skinne

Betjening: Manuelt 3-posisjonshåndtak (I – O – II)

Indikatorer: Synlig PÅ/AV-posisjon via håndtaksjustering

Klemmer: Kabel- eller samleskinnetilkobling

Tiltrekkingsmoment:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Sikkerhetsmerknad: Ingen lysbueslukkingskammer → må brukes med oppstrøms sikringer/MCB for kortslutningsbeskyttelse

Teknisk datablad

Hvorfor velge CDADA 2P Switchover Switch?

★ Sikker 3-posisjonsisolasjon

Sann AV (O)-posisjon kobler fra begge kildene – kritisk for vedlikehold og sikkerhet mot tilbakemating.

★ Modulær DIN-skinnedesign

Installeres på sekunder sammen med MCB-er – sparer plass og forenkler panellayout i smarte bygninger eller OEM-skap.

★ Kontakter med høy pålitelighet

Optimalisert dynamisk-statisk kontaktgeometri sikrer lav motstand og langsiktig stabilitet.

★ Global Compliance

Sertifisert i henhold til IEC 60947-3 akseptert i Europa, Asia, Afrika og Latin-Amerika.

★ Brukersikker drift

Fjærassistert mekanisme forhindrer delvis inngrep; utvidet håndtak valgfritt for 63A+-modeller.

★ Allsidige applikasjoner

Fra generatoroverføring til reversering av motorretning – én bryter, flere funksjoner.

Typiske applikasjoner

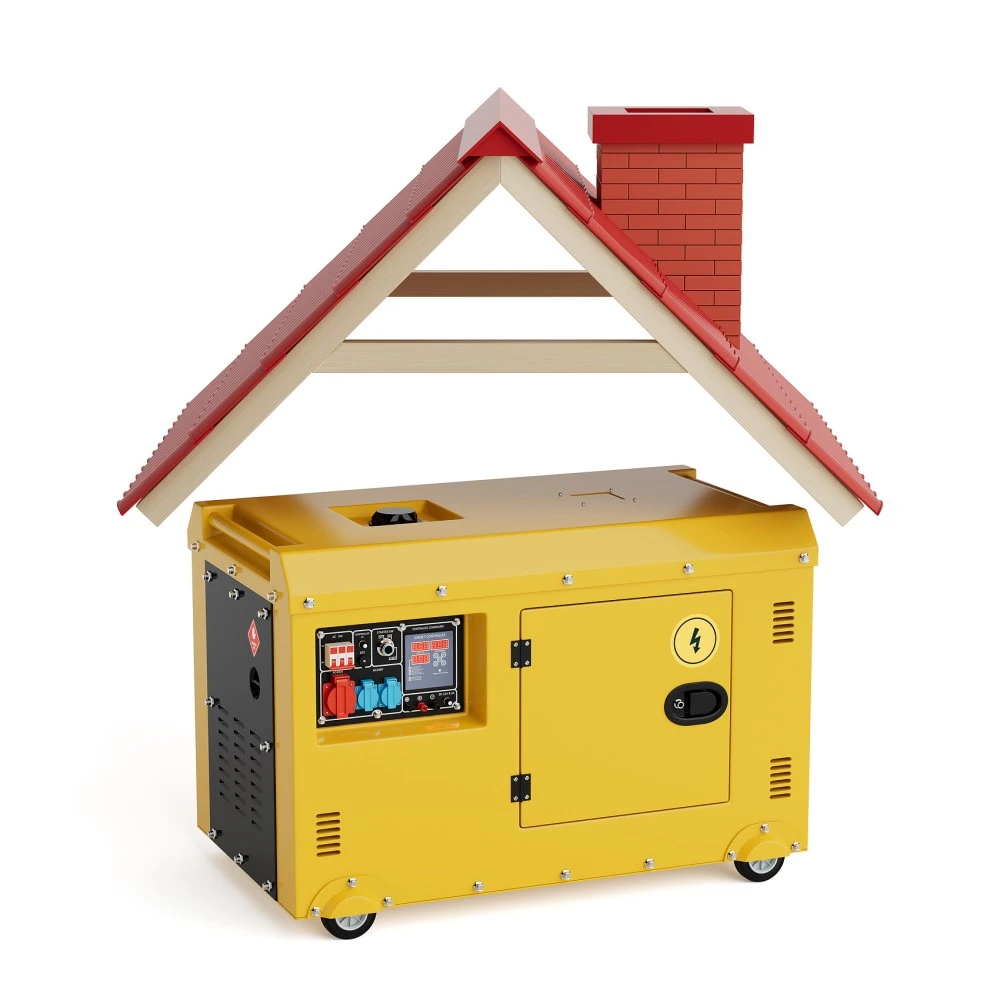

Backup Power Systems: Bytt mellom verktøy og generator

Motorstyring: Forover/bakover rotasjon av små pumper eller vifter

Målekretser: Spennings/fasevalg i målepaneler

Bygningsautomatisering: Dual HVAC-enhetskobling, overføring av nødlys

Telekom og datasentre: Valg av redundant PSU-kilde

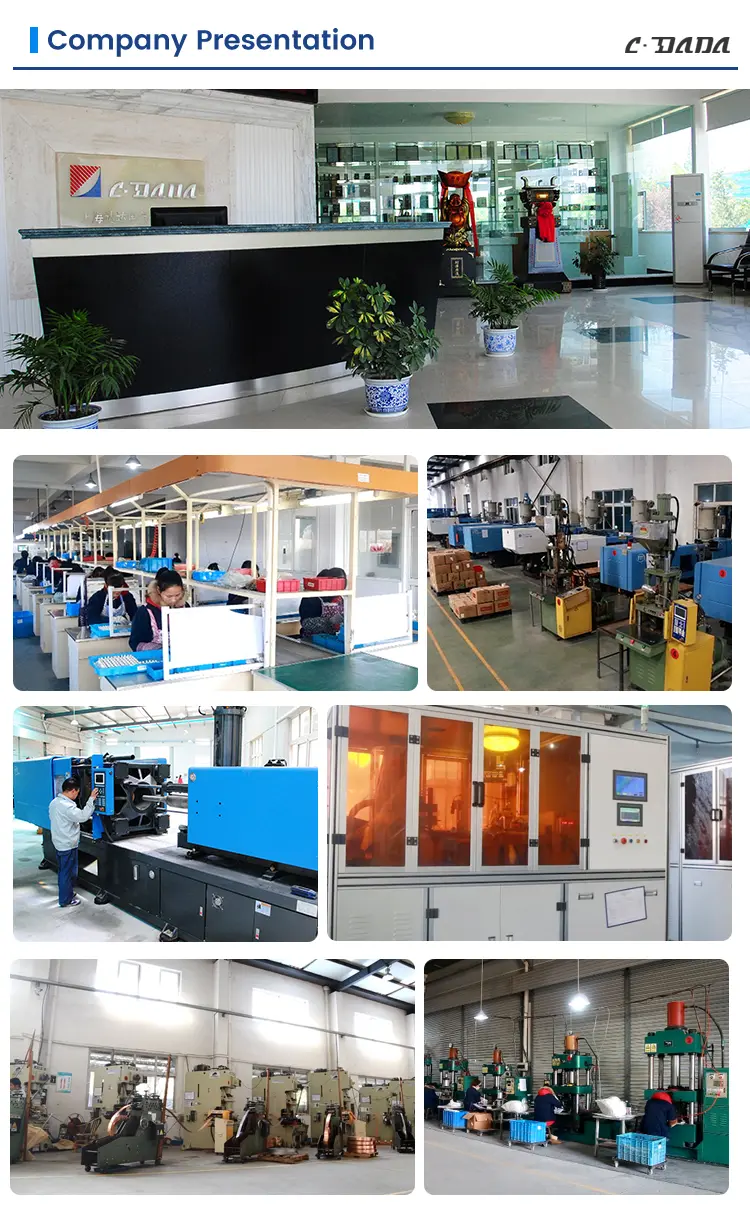

Om CDADA

★ Våre viktigste fordeler er:

1) Fullfør internasjonale sertifiseringer,

2) Sterk OEM/ODM-evne,

3) Høyt kostnads-ytelsesforhold,

4) Pålitelig produksjonskapasitet i stor skala,

5) Omfattende eksporterfaring.

★ Produktene våre eksporteres med suksess til Sørøst-Asia, Midtøsten, Sør-Amerika, Afrika, Europa og CIS-land, med et sterkt fokus på belte- og veimarkeder.

★ Vi investerer kontinuerlig i FoU, overvåker globale standarder og markedstrender, og samarbeider med bransjeeksperter for å oppgradere produktporteføljen vår.

Ofte stilte spørsmål

Q1: Kan jeg bytte under belastning?

A1: Anbefales ikke. SF-serien 2P-omkoblingsbryter har ikke noe lysbueslukkingskammer. Koble alltid kretsen fra strøm før du bytter, eller bruk kun for tomgangsoverføring (f.eks. isolatorfunksjon). For spenningskobling bør du vurdere motoriserte ATS eller sikringsbrytere.

Q2: Hvorfor er det en "O" (AV)-posisjon?

A2: Den midtre AV-posisjonen sikrer fullstendig isolasjon fra begge strømkildene – avgjørende for vedlikeholdssikkerhet og for å forhindre tilbakemating til generatorer eller omformere.

Q3: Trenger jeg sikringer med denne bryteren?

A3: Ja. Siden den ikke kan avbryte feilstrømmer, må den alltid sammenkobles med oppstrøms sikringer eller MCB-er som er klassifisert for systemets potensielle kortslutningsstrøm.

Q4: Kan det kontrollere motorretningen?

A4: Ja – for små motorer kan 2P-bryteren reversere fasesekvensen når den er koblet riktig. Sørg for at motoren er stoppet og deaktivert før du endrer retning.

Spørsmål 5: Hvorfor velge CDADA fremfor andre merker?

A5: CDADA tilbyr:

● Ekte 3-posisjons mekanisk forrigling (ingen flytende tilstander)

● DIN-skinnekompatibilitet med globale panelstandarder

● Tydelig visuell indikasjon på bryterposisjon

● Robust fjærmekanisme for pålitelig kontakttrykk

● Konkurransedyktige priser med full IEC-sertifisering og teknisk støtte
