Elektromagnetisk reststrømbryter

For virksomhetskritisk sikkerhet der pålitelighet ikke kan avhenge av ekstern strøm, velg CDADA Electromagnetic Residual Current Circuit Breaker (RCCB). Konstruert av Shanghai DADA Electric CO., LTD i henhold til IEC 61008-1-standardene, fungerer denne rent elektromagnetiske RCCB uten noen elektroniske kretser eller hjelpespenning – noe som gjør den immun mot strømsvingninger, overspenninger eller nøytraltap.

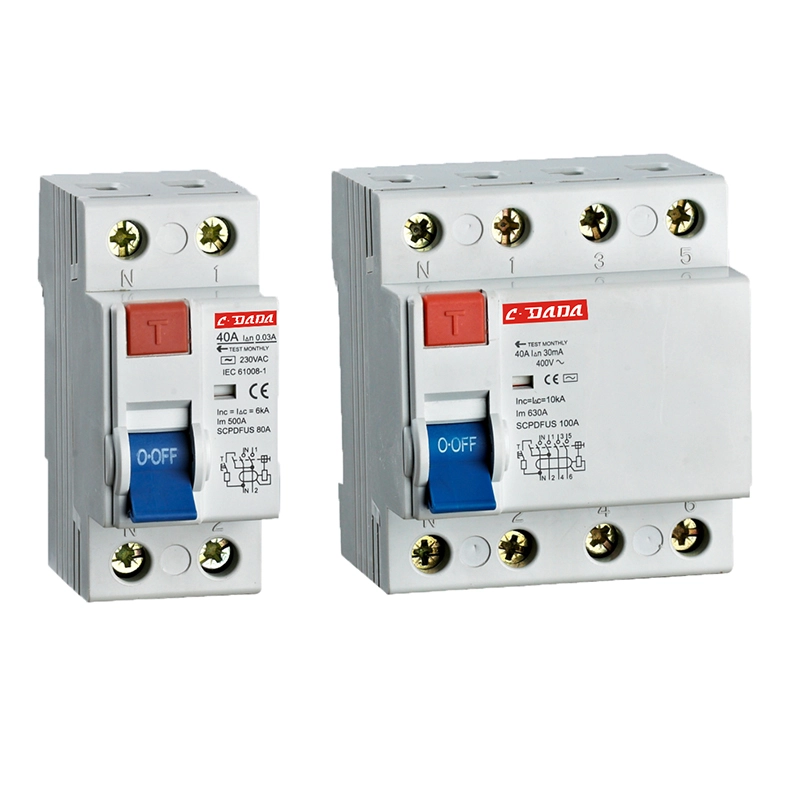

Tilgjengelig i 2P (1+N) og 4P (3+N) konfigurasjoner med nominelle strømmer fra 16A til 100A og følsomheter på 10mA, 30mA eller 100mA, gir den feilsikker jordfeilbeskyttelse i forurensede, høy luftfuktighet eller ustabile nettmiljøer.

Med en 6kA betinget kortslutningsvurdering, flammehemmende importert hus og kontaktposisjonsindikator, er CDADA elektromagnetisk RCCB pålitelig på industriområder, landlig infrastruktur og eksportpaneler der absolutt mekanisk pålitelighet betyr mest.

Nøkkelspesifikasjoner

Type: Elektromagnetisk RCCB (ingen elektronikk, ingen hjelpestrøm kreves)

Standard: IEC 61008-1

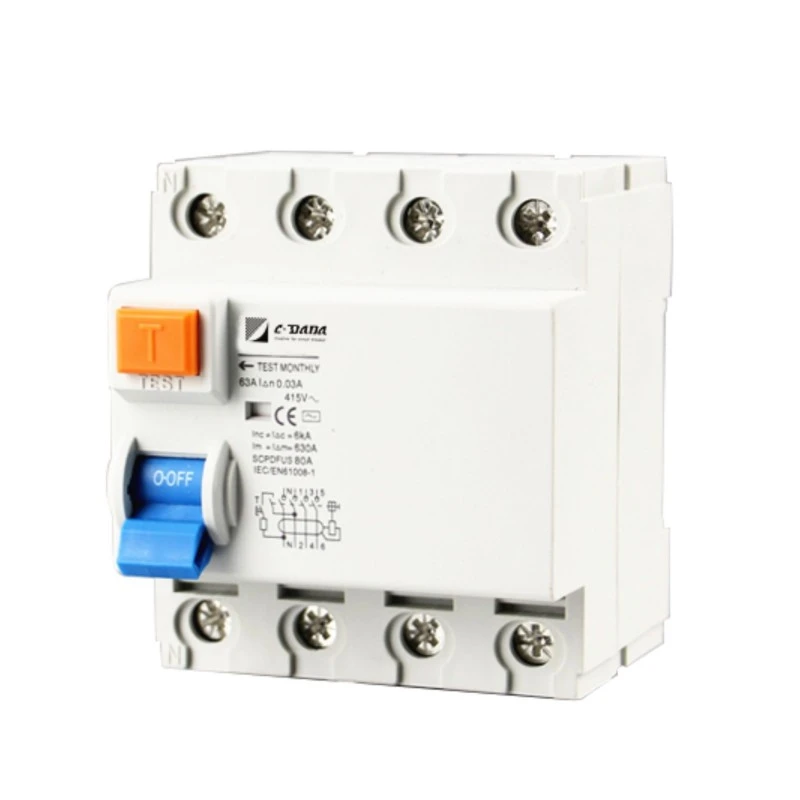

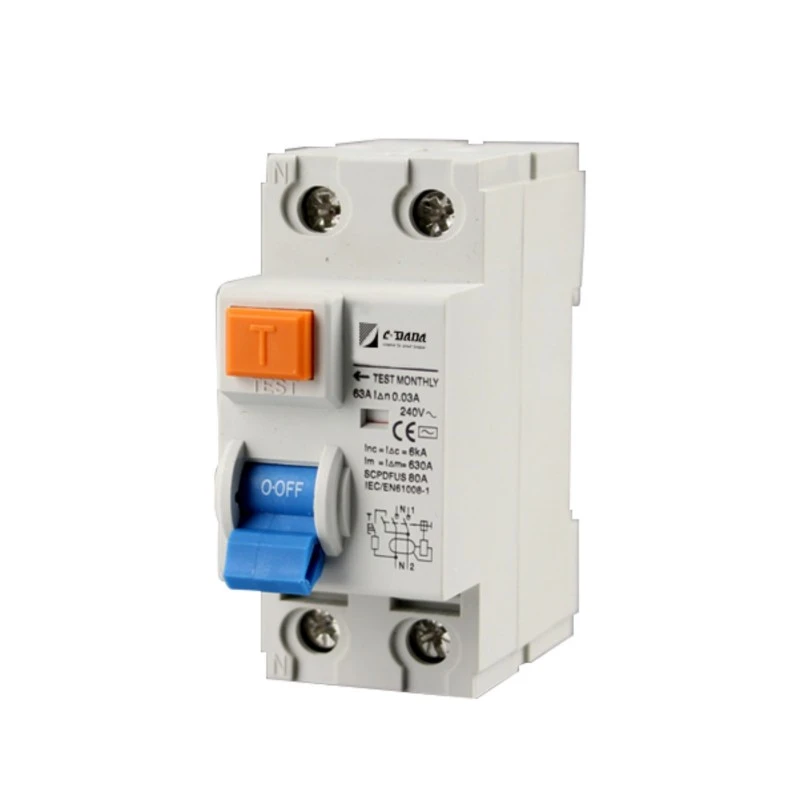

Poler: 2P (1+N) eller 4P (3+N)

Nominell strøm (inn): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nominell spenning:

2P: 240V AC

4P: 240/415V AC

Følsomhet (I△n): 10mA, 30mA, 100mA

Ikke-utløsende strøm: 0,5 × I△n

Turtid ved I△n: ≤ 0,1 sekund

Produksjons- og brytekapasitet (I₄m):

500A (inn ≤ 40A)

630A (i ≥ 63A)

Betinget kortslutningsstrøm (inkl.): 6kA

Impulsmotstandsspenning (Uimp): 6000V

Beskyttelsesgrad: IP20

Montering: 35mm DIN-skinne, 45mm bredde

Terminaler: Pin type, støtter kabler opptil 35 mm²

Hus: Flammehemmende, varmebestandig, støtsikker importert plast

Driftstemperatur: Egnet for forurensede/tøffe miljøer

Visuell indikator: Kontaktortilstandsindikator (viser PÅ/AV-tilstand)

Utløsningsmekanisme: Ren elektromagnetisk utløsning – fungerer selv uten spenning på nettet

Hvorfor velge CDADA elektromagnetisk RCCB?

★ Null avhengighet av forsyningsspenning

I motsetning til elektroniske RCCBer, krever elektromagnetisk reststrømbryter ingen hjelpestrøm – utløses pålitelig selv om nøytral brytes, spenning kollapser eller under strømbrudd.

★ Uovertruffen pålitelighet i tøffe forhold

Spesiell terminaldesign og materialer av høy kvalitet sikrer stabil ytelse i støvete, fuktige eller korrosive miljøer – ideelt for gårder, tunneler og utendørs skap.

★ Iboende feilsikker design

Ingen halvledere = ingen aldring, ingen programvarefeil, ingen EMI-følsomhet. Bare mekanisk-magnetisk fysikk – bevist i flere tiår.

★ Global Standard Samsvar

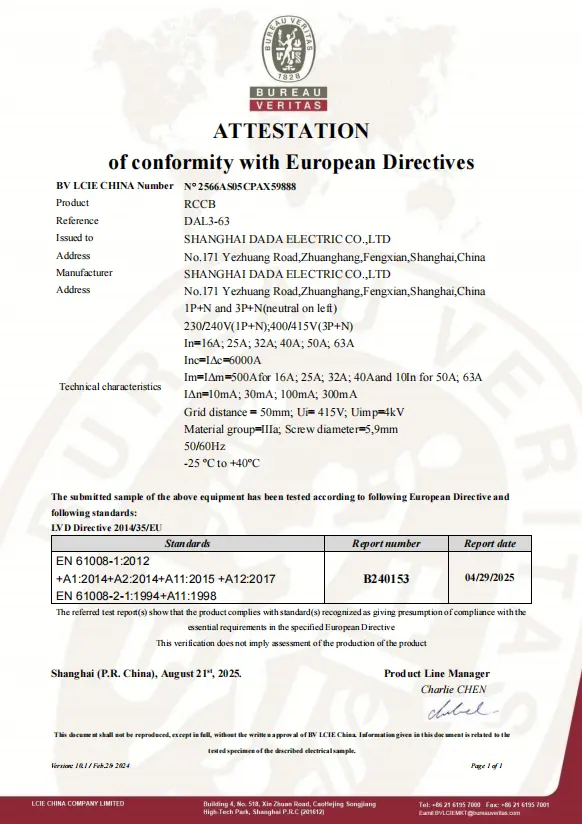

Fullt kompatibel med IEC 61008-1, egnet for internasjonale prosjekter som krever robust, vedlikeholdsfri beskyttelse.

★ Tydelig operativ tilbakemelding

Innebygd kontaktposisjonsindikator gir umiddelbar visuell bekreftelse – kritisk for sikkerhetsrevisjoner og vedlikehold.

★ Mens vi respekterer klientens konfidensialitet, betjener vi en rekke distributører og OEM-partnere over hele verden som leverer til store prosjekter og lokale markeder.

★ Våre salgs- og ingeniørteam streber etter å svare på alle tekniske forespørsler innen 24 arbeidstimer.

Typiske applikasjoner

Landlig elektrifisering: Områder med ustabile eller svake rutenett

Industrianlegg: miljøer med høy EMI (sveisere, motorer)

Tunneler og gruver: Fuktige, forurensede forhold

Backup-systemer: Der nøytral integritet ikke kan garanteres

Eksportpaneler: For markeder som krever ren elektromagnetisk pålitelighet (f.eks. deler av Afrika, Midtøsten, Sørøst-Asia)

Ofte stilte spørsmål (FAQ)

Q1: Hva er forskjellen mellom Type A og Type AC RCDer? A1:

● Type AC: Detekterer bare jevn sinusformet AC-lekkasje (f.eks. fra varmeovnsfeil).

● Type A: Registrerer AC + pulserende DC-lekkasje (f.eks. fra telefonladere, LED-drivere, vaskemaskiner). → Type A kreves i moderne installasjoner med elektroniske laster. CDADA tilbyr begge typer – bekreft applikasjonsbehovene dine.

Q2: Hva er forskjellen mellom elektroniske og elektromagnetiske RCCBer?

Trekk	Elektronisk RCCB	Elektromagnetisk RCCB
Strøm nødvendig	Ja (trenger linjespenning)	Nei – fungerer på 0V
Nøytral avhengighet	Mislykkes hvis nøytral bryter	Fungerer fortsatt uten nøytral
EMI-følsomhet	Kan feiltrippe nær motorer/VFD-er	Immun mot EMI
Koste	Senke	Litt høyere
Bruk Case	Stabile urbane nett	Harde, landlige eller kritiske systemer

Q3: Støtter denne elektromagnetiske RCCB 30mA personlig beskyttelse?

A3: Ja – den er tilgjengelig i 10mA, 30mA og 100mA. 30mA-versjonen oppfyller IEC-kravene for livreddende støtbeskyttelse.

Q4: Kan den brukes i TT-jordingssystemer?

A4: Absolutt. Faktisk er elektromagnetiske RCCB-er foretrukket i TT-systemer fordi de ikke er avhengige av en stabil nøytral referanse - som kan være fraværende eller høyimpedans i TT-oppsett.

Spørsmål 5: Hvorfor velge CDADA for elektromagnetisk reststrømbryter?

A5: CDADA leverer:

● Ekte IEC 61008-1-kompatibel elektromagnetisk design

● Ingen skjult elektronikk – ren magnetisk drift

● Høyverdig flammehemmende hus for sikkerhet

● Påvist pålitelighet i forurensede miljøer

● OEM-støtte: masseprising, sertifiseringsdokumenter, rask prøvetaking
