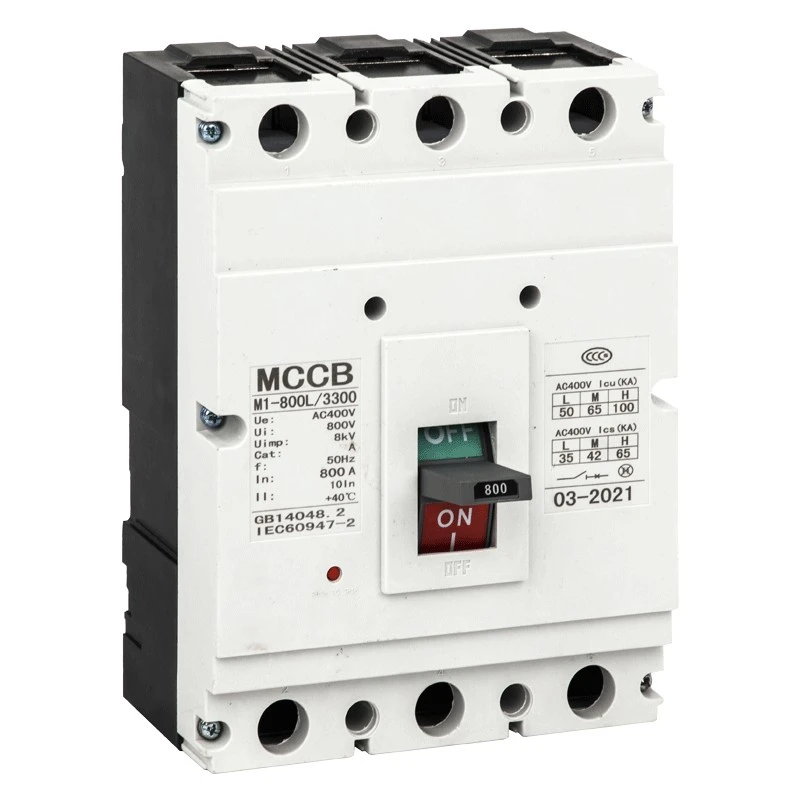

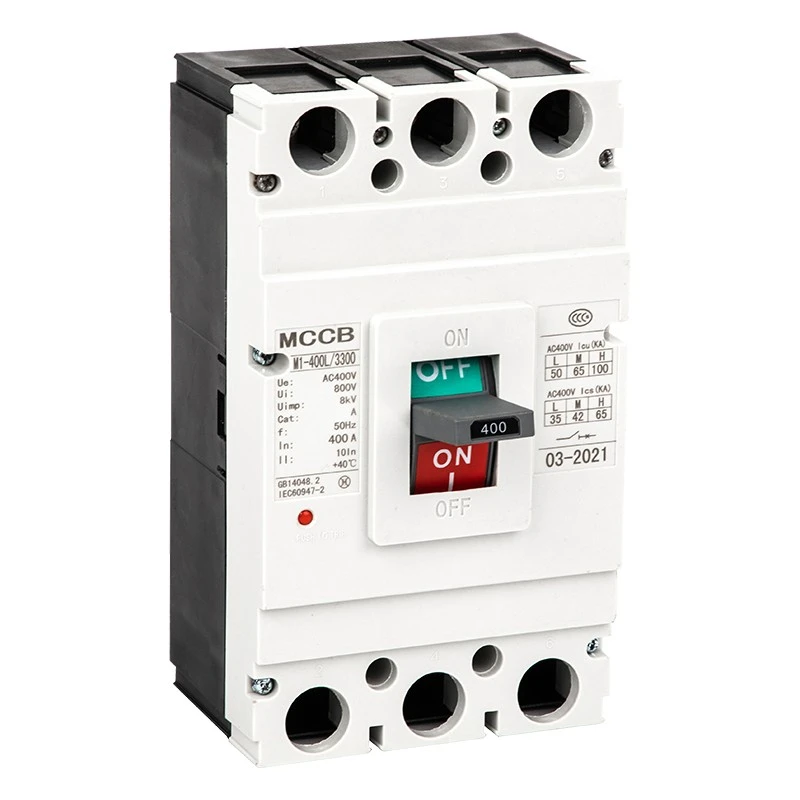

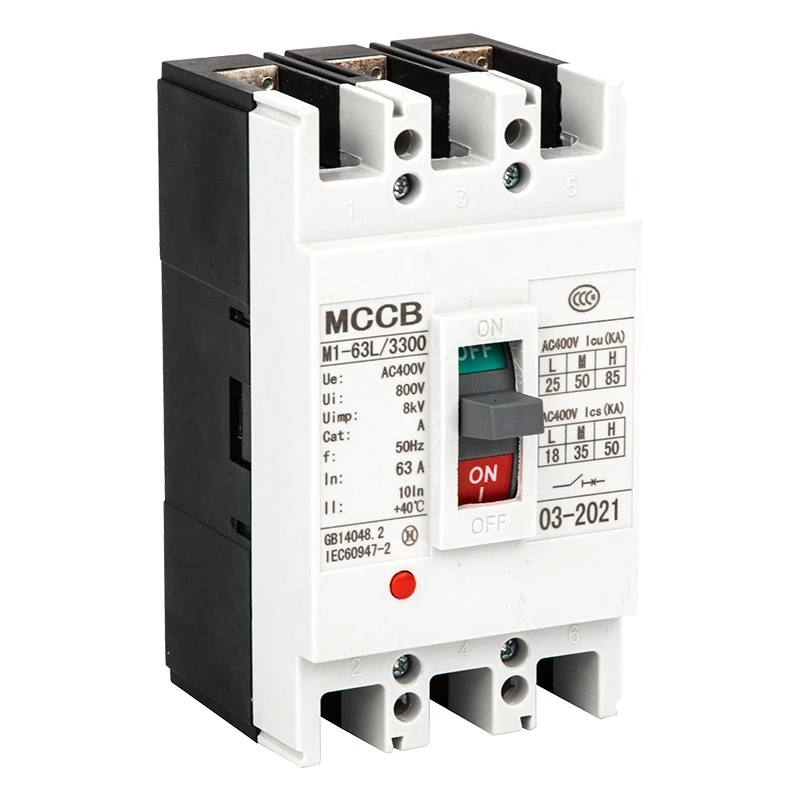

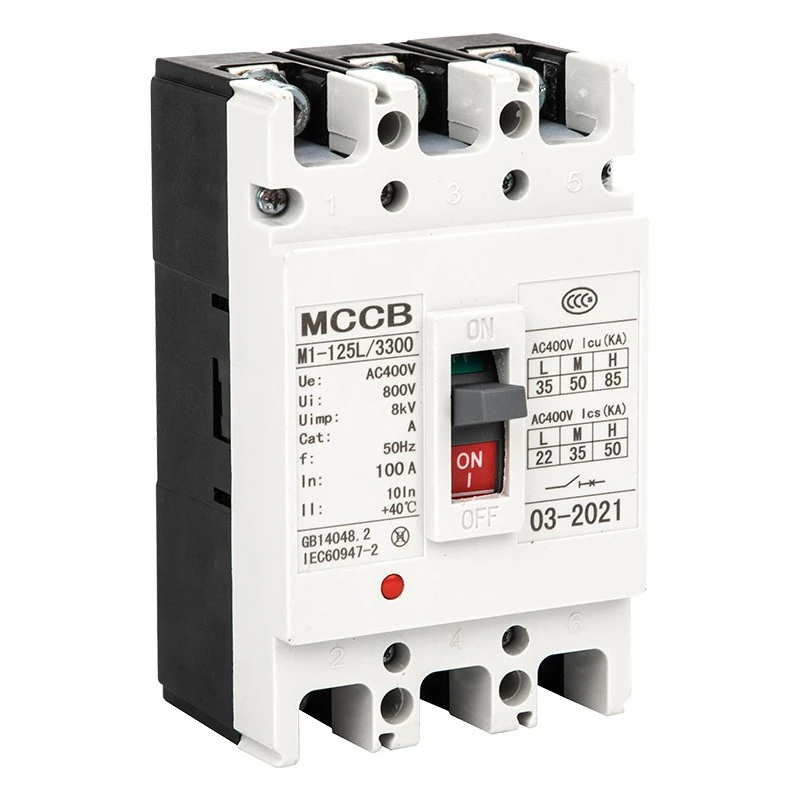

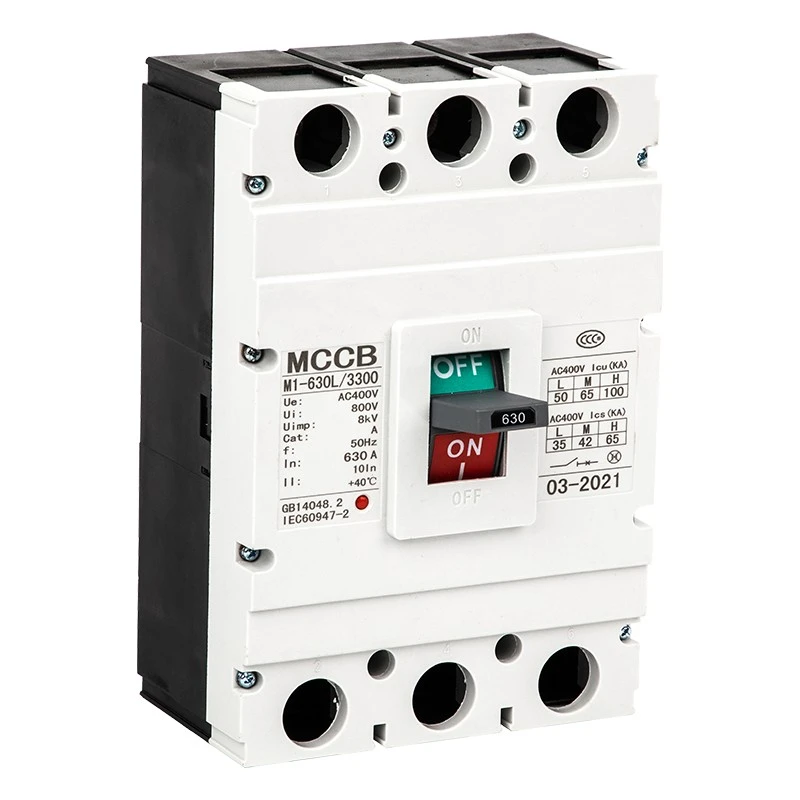

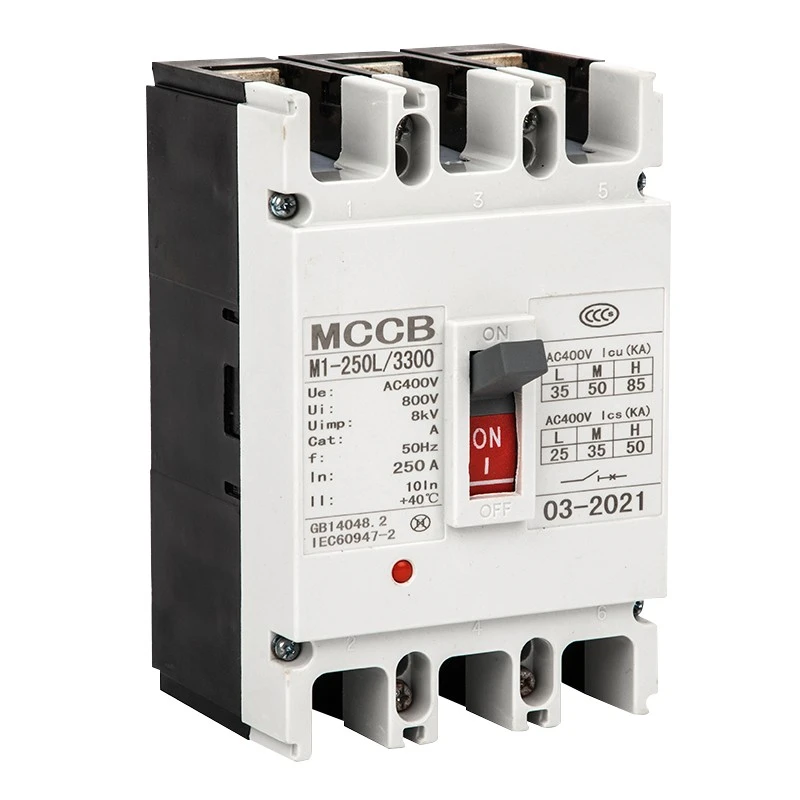

CM1 støpt kapslingsbryter

Denne DAM2 (CM1)-serien CM1 støpt kretsbryter er en høyytelses lavspenningsbeskyttelsesenhet produsert av Shanghai DADA Electric Co., Ltd., en pålitelig produsent og leverandør i Kina. Med nominell isolasjonsspenning opp til 800V, nominell arbeidsspenning 400V/690V, og nominell strøm fra 63A til 1600A, er den mye brukt til strømdistribusjon, kretsbeskyttelse, motorkontroll og sjelden veksling.

Denne serien støtter vertikal og horisontal installasjon, samsvarer med IEC60947-2-standarden og gir fullstendig overbelastnings-, kortslutnings- og underspenningsbeskyttelse for strømutstyr.

Produktfunksjoner

★ Nominell isolasjonsspenning: 800V; Arbeidsspenning: 400V/690V

★ Strømområde: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Bryteevne: L standard, M middels, H høy bruddtype

★ Termisk-magnetisk og elektromagnetisk dobbel utløsningsmodus

★ Vertikal / horisontal installasjon, egnet for isolasjonsbruk

★ Bredt omgivelsestemperaturområde: -5℃~+40℃

★ Høyde ≤2000m, forurensningsgrad 3

Søknader

CDADA CM1 Circuit Breaker med støpt kabinett er mye brukt i industrielle og sivile kraftdistribusjonssystemer, inkludert fabrikker, bygninger, datasentre, kraftstasjoner, infrastruktur, mekanisk utstyr og kraftdistribusjonsskap. Den brukes også til motorbeskyttelse, kretskonvertering og sikker strømforsyning i konstruksjon, metallurgi, petrokjemisk og annen industri.

Tekniske parametere

★ Standarder: IEC60947-2, GB14048.2

★ Frekvens: AC 50Hz/60Hz

★ Pol: 1P,2P, 3P, 4P

★ Utgivelse: Termisk-magnetisk (dobbel), elektromagnetisk (øyeblikkelig)

★ Øyeblikkelig innstilling: Distribusjonstype 10In±20%; Motortype 12In±20%

★ Installasjon: Frontkabling, bakre kabling, plug-in type

★ Betjening: Manuell, elektrisk betjeningsmekanisme

Disposisjon og installasjonsdimensjoner

Vår CM1 MCCB gir komplette dimensjonsdata for 63A–1600A-modeller, inkludert frontkabling, bakre kabling og plug-in-type. Ulike rammestørrelser (63/100/225/400/630/800/1250/1600) har matchet H, H1, H2 dimensjoner for standard skapinstallasjon. Høyden på manuell og elektrisk betjeningsmekanisme er også standardisert for enkel montering.

Tilbehør og funksjoner

Internt tilbehør

★ Shuntfrigjøring: 70–110 % merkespenning for pålitelig utløsning

★ Underspenningsutløsning: 35 %–70 % spenningsfall for automatisk beskyttelse

★ Hjelpekontakt & alarmkontakt: Signaltilbakemelding og feilalarm

★ Forhåndsbetalt måler dedikert utgivelse: Forsinket utløsning 0,5–2 s

Eksternt tilbehør

★ Manuell betjeningsmekanisme

★ Elektrisk (motor) betjeningsmekanisme

★ Faseskillere, monteringsskruer, samleskinnesett

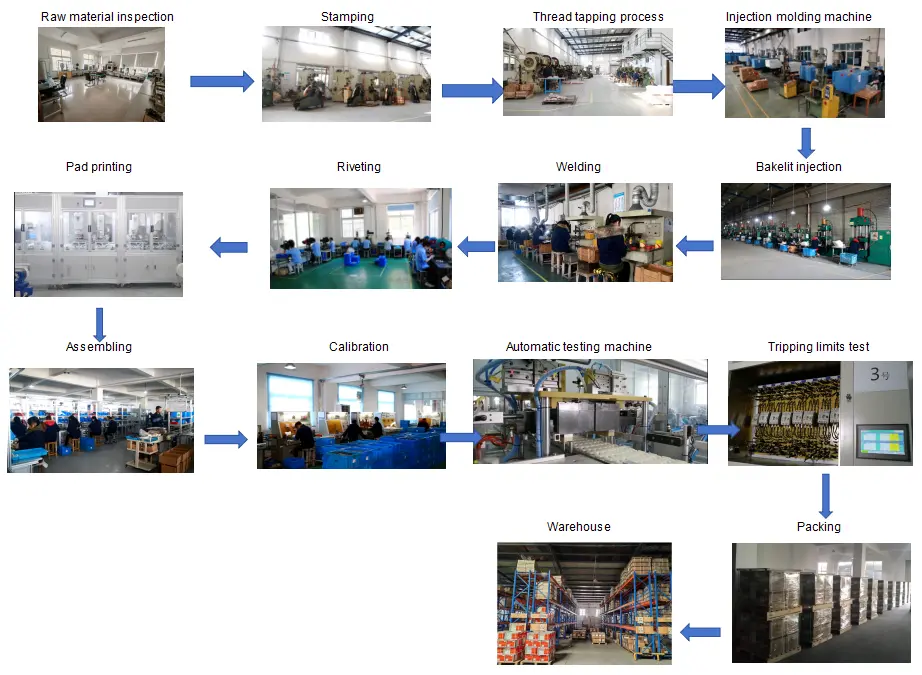

Kvalitetskontrollflyt

Råvareinspeksjon → Produksjonsbehandling → Samlebånd → Tripkarakteristikktest → Temperaturstigningstest → Kortslutningstest → Aldringstest → Utseende- og dimensjonskontroll → Emballasje → Sluttkontroll før forsendelse

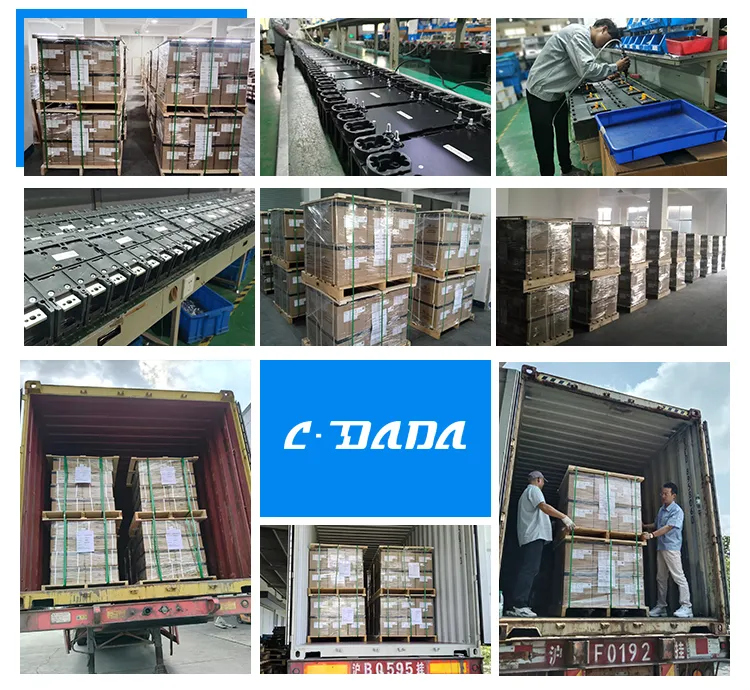

Emballasje og frakt

★ Standard eksportkartong + trepall for sikker transport

★ Etikett: modell, strøm, pol, mengde, sertifikat

★ Egnet for sjø-, luft- og landlogistikk

Sertifiseringer

IEC60947-2, GB14048.2, CE, CB, ROHS og andre internasjonale godkjenninger.

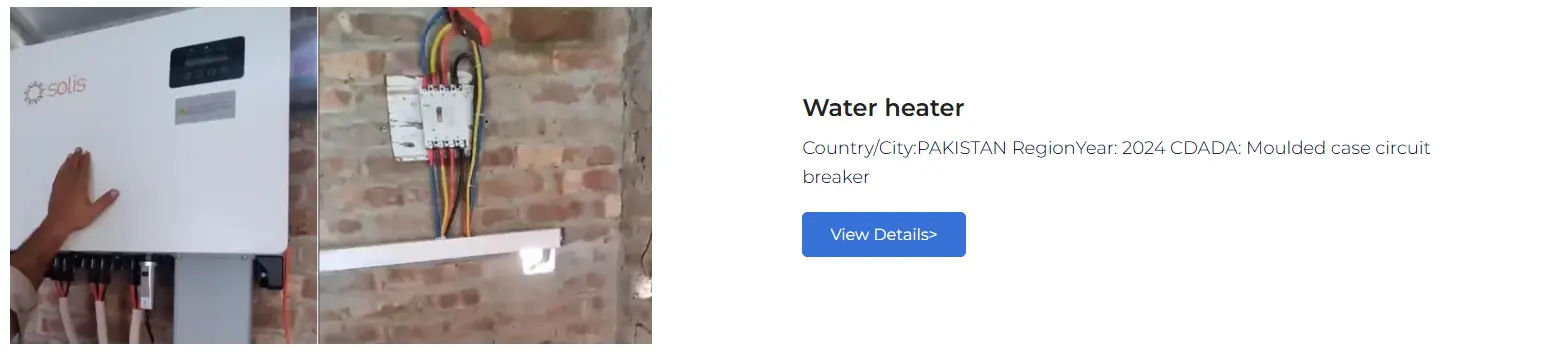

Kundesamarbeidssaker

CDADA DAM2-serien MCCB har blitt levert til globale kunder, inkludert kraftdistribusjonssystemintegratorer, industrielt utstyrsprodusenter, bryterfabrikker, entreprenører og OEM-merker i Europa, Sørøst-Asia, Midtøsten, Afrika og Sør-Amerika. Vi leverer stabil bulkforsyning og skreddersydde løsninger for langsiktige partnere.
