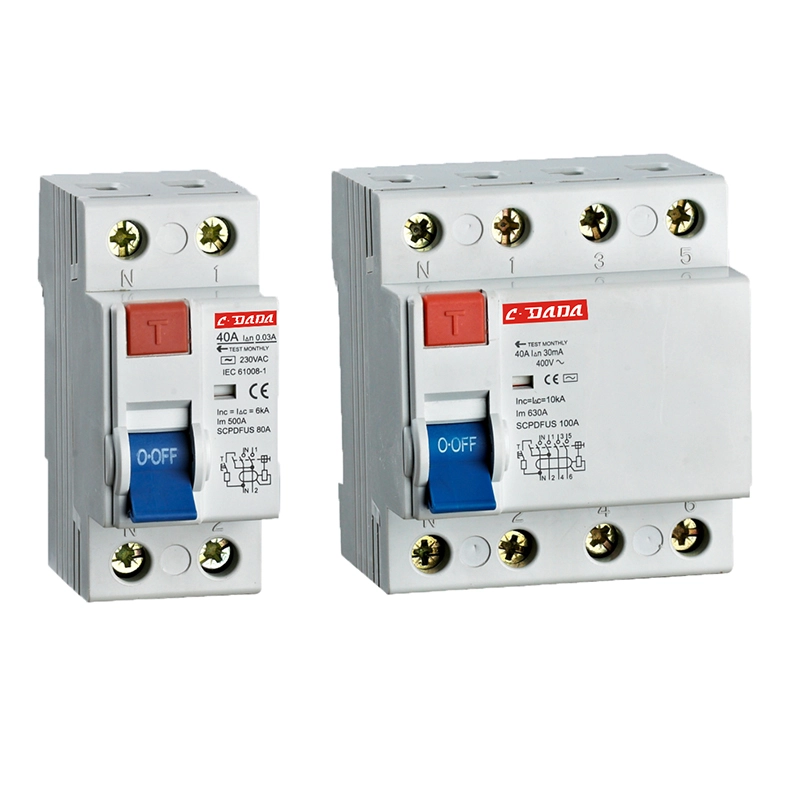

Hva er en reststrømbryter?

A Reststrømbryter(RCCB) er en kritisk elektrisk sikkerhetsenhet designet for å beskytte mennesker og eiendom mot elektrisk støt, brannfare og lekkasjestrømmer. I moderne elektriske systemer, hvor bolig-, kommersielle og industrielle belastninger blir stadig mer komplekse, spiller RCCB-er en viktig rolle for å sikre sikker strømdistribusjon. Denne artikkelen gir en omfattende guide for å forstå hvordan RCCB-er fungerer, hvorfor de er essensielle, hvordan du velger riktig modell, vanlige installasjonspraksis, vedlikeholdstips og applikasjoner i den virkelige verden. Den hjelper også leserne med å løse praktiske smertepunkter som plagestripping, feil størrelse og problemer med systemkompatibilitet.

Innholdsfortegnelse

• 1. Introduksjon til gjenværende strømbryter
• 2. Hvordan en reststrømbryter fungerer
• 3. Typer RCCB og deres forskjeller
• 4. Viktige fordeler og beskyttelsesmekanismer
• 5. RCCB vs MCB vs RCBO
• 6. Hvordan velge riktig RCCB
• 7. Installasjonsretningslinjer og beste praksis
• 8. Vanlige problemer og feilsøking
• 9. Vedlikehold og testing
• 10. Applikasjoner i ulike bransjer
• 11. Sikkerhetsstandarder og samsvar
• 12. Ofte stilte spørsmål
• 13. Konklusjon

1. Introduksjon til gjenværende strømbryter

En Residual Current Circuit Breaker (RCCB) er en elektrisk beskyttelsesenhet som kobler fra en krets når den oppdager en ubalanse mellom strømførende og nøytrale strømmer. Denne ubalansen indikerer vanligvis lekkasjestrøm som flyter til bakken, noe som kan være farlig for mennesker eller kan føre til elektriske branner.

I motsetning til standard beskyttelsesenheter, beskytter ikke RCCB mot overbelastning eller kortslutningsforhold. I stedet er deres primære rolle å sikre personlig sikkerhet ved å oppdage selv små lekkasjestrømmer – ofte så lave som 30mA.

2. Hvordan en reststrømbryter fungerer

Arbeidsprinsippet for en Residual Current Circuit Breaker er basert på Kirchhoffs gjeldende lov, som sier at strømmen som kommer inn i en krets må være lik strømmen som forlater den. Hvis det er noen forskjell, indikerer det lekkasje.

Inne i RCCB overvåker en strømtransformator kontinuerlig strømførende og nøytrale ledere. Under normale forhold kansellerer magnetfeltene hverandre. Men når lekkasje oppstår, utløser ubalansen utløsningsmekanismen.

• Normal tilstand: Spennende strøm = Nøytral strøm
• Feiltilstand: Spennende strøm ≠ Nøytral strøm
• Trip handling: Krets kobles fra umiddelbart (millisekunder)

Denne raske responsen er det som gjør RCCB-er ekstremt effektive for å forhindre elektriske støt.

3. Typer RCCB og deres forskjeller

Ulike applikasjoner krever forskjellige typer RCCBer. Nedenfor er en oversikt over de vanligste typene:

4. Viktige fordeler og beskyttelsesmekanismer

RCCB-er gir flere lag med beskyttelse som gjør dem uunnværlige i moderne elektriske systemer:

• Beskyttelse mot elektrisk støt:Forhindrer dødsulykker ved å koble fra defekte kretser umiddelbart.
• Brannforebygging:Stopper lekkasjestrømmer som kan overopphete ledninger.
• Utstyrsbeskyttelse:Reduserer skader forårsaket av jordfeil.
• Høy følsomhet:Registrerer lekkasje så lavt som 10–30mA.
• Rask responstid:Turer innen millisekunder.

Disse fordelene gjør RCCB-er viktige i både bolig- og industrielle elektriske infrastrukturer.

5. RCCB vs MCB vs RCBO

Mange brukere forveksler RCCB-er med MCB-er og RCBO-er. Tabellen nedenfor tydeliggjør forskjellene:

I mange installasjoner brukes RCCB-er sammen med MCB-er for å oppnå fullstendig beskyttelse.

6. Hvordan velge riktig RCCB

Å velge riktig RCCB er avgjørende for å sikre sikkerhet og systemeffektivitet. Vurder følgende faktorer:

• Merkestrøm:Match med systembelastning (f.eks. 25A, 40A, 63A).
• Sensitivitetsnivå:30mA for personlig beskyttelse, 100mA–300mA for brannbeskyttelse.
• Antall stolper:2-polet for enfaset, 4-polet for trefaset anlegg.
• Typevalg:AC, A eller B avhengig av belastningsegenskaper.
• Merkevarepålitelighet:Velg sertifiserte produsenter med dokumenterte sikkerhetsdata.

7. Installasjonsretningslinjer og beste praksis

Riktig installasjon er avgjørende for RCCB-ytelse. Feil ledninger kan føre til forstyrrende utløsning eller manglende utløsning.

• Sørg for korrekt fase og nøytral tilkobling.
• Installer RCCB oppstrøms for sluttkretser.
• Unngå å blande nøytrale ledninger mellom kretser.
• Test enheten etter installasjon med testknappen.
• Følg lokale elektriske forskrifter og standarder.

8. Vanlige problemer og feilsøking

Selv RCCB-er av høy kvalitet kan oppleve problemer. Her er vanlige problemer og løsninger:

• Plagsom tripping:Ofte forårsaket av lekkasje fra flere enheter eller dårlig isolasjon.
• Feil å tilbakestille:Kan indikere vedvarende jordfeil.
• Ingen tur under test:Enheten kan være defekt og må skiftes ut.
• Overoppheting:Forårsaket av løse koblinger eller overbelastningsforhold.

9. Vedlikehold og testing

Regelmessig vedlikehold sikrer langsiktig pålitelighet av RCCBer:

• Trykk på testknappen månedlig for å bekrefte driften.
• Inspiser ledningsforbindelsene årlig.
• Bytt ut utdaterte enheter hvert 8.–10. år.
• Overvåk for tegn på misfarging eller svie.

10. Applikasjoner i ulike bransjer

Reststrømbrytere er mye brukt på tvers av ulike sektorer:

• Boligbygg:Kjøkken, bad og utendørs kretsløp.
• Kommersielle fasiliteter:Kontorer, kjøpesentre og hoteller.
• Industrianlegg:Maskinvern og kontrollpaneler.
• Helsetjenester:Kritiske livsstøttesystemer og laboratorier.
• EV ladestasjoner:Høyfølsom lekkasjedeteksjon.

11. Sikkerhetsstandarder og samsvar

RCCB-er må overholde internasjonale sikkerhetsstandarder for å sikre pålitelighet og ytelse. Disse standardene definerer parametere som turtid, lekkasjefølsomhet og utholdenhetstesting.

Samsvar sikrer at enheten yter konsekvent under feilforhold og oppfyller globale sikkerhetsforventninger.

12. Ofte stilte spørsmål

Q1: Beskytter en RCCB mot kortslutning?
Nei, den beskytter kun mot jordlekkasje. MCBer kreves for kortslutningsbeskyttelse.

Q2: Hvorfor snubler RCCB-en min ofte?
Dette kan skyldes defekte apparater, isolasjonsproblemer eller kumulativ lekkasje.

Q3: Kan RCCB fungere uten jording?
Det anbefales ikke. Riktig jording sikrer effektiv drift.

Q4: Hvor ofte bør RCCB-er testes?
Minst en gang i måneden ved å bruke den innebygde testknappen.

Q5: Hva er levetiden til en RCCB?
Typisk 8–10 år avhengig av bruksforhold.

13. Konklusjon

En reststrømbryter er en av de viktigste sikkerhetsanordningene i ethvert elektrisk system. Den gir livreddende beskyttelse ved å oppdage lekkasjestrømmer og koble fra kretser innen millisekunder. Enten de brukes i hjem, fabrikker eller kommersielle bygninger, reduserer RCCB-er risikoen for elektrisk støt og brannfare betydelig.

Å velge riktig type, installere den riktig og vedlikeholde den regelmessig sikrer langsiktig sikkerhet og systemstabilitet. Ettersom de elektriske kravene fortsetter å vokse, er RCCB-er fortsatt en grunnleggende komponent i moderne kraftdistribusjonssystemer.
