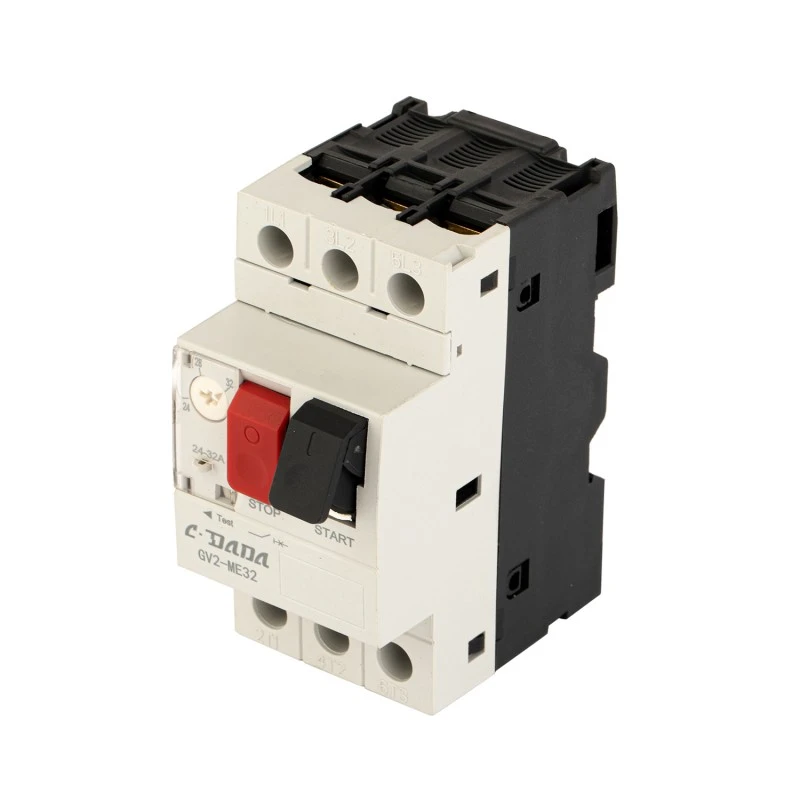

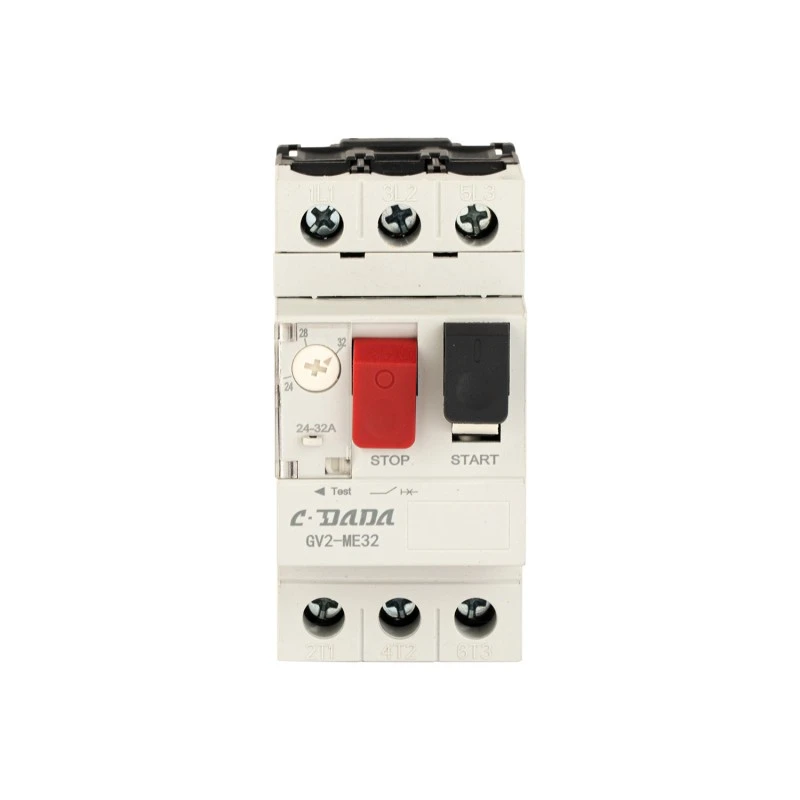

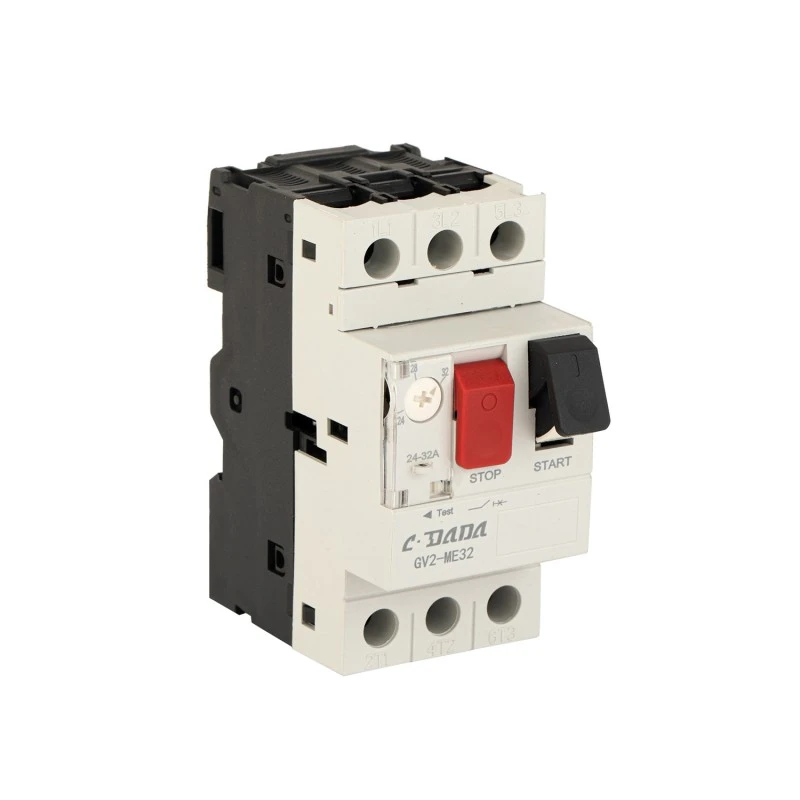

GV2 2P motorbeskyttelsesbryter

Forenkle motorbeskyttelsen med CDADA GV2 2P Motor Protection Circuit Breaker (MPCB), en høypresisjon, kompakt løsning utviklet av Shanghai DADA Electric CO., LTD. ved hjelp av en neste generasjons teknologiplattform og helautomatisert produksjon. Designet for enfase eller tofase motorkretser, integrerer GV2 2P overbelastning, kortslutning, fasetap (for 3-fase applikasjoner når det brukes i sett), og isolasjonsfunksjoner i én DIN-skinnemontert enhet.

Med et justerbart innstillingsområde på 0,1A til 32A, termisk kompensasjon for omgivelsestemperaturvariasjoner og en nominell isolasjonsspenning på 690V, sikrer den pålitelig beskyttelse for små motorer i pumper, vifter, kompressorer, transportører og HVAC-systemer. CDADA GV2 MPCB er sertifisert i henhold til CE-standarder, med 110 000 mekaniske og elektriske operasjoner, og utstyrt med valgfritt tilbehør som hjelpekontakter, shuntutløser og underspenningsutløser, og leverer industriell ytelse i et plassbesparende 2-polet format.

Nøkkelspesifikasjoner

Modellserie: GV2 2P MPCB

Merke: CDADA | Produsent: Shanghai DADA Electric CO.,LTD

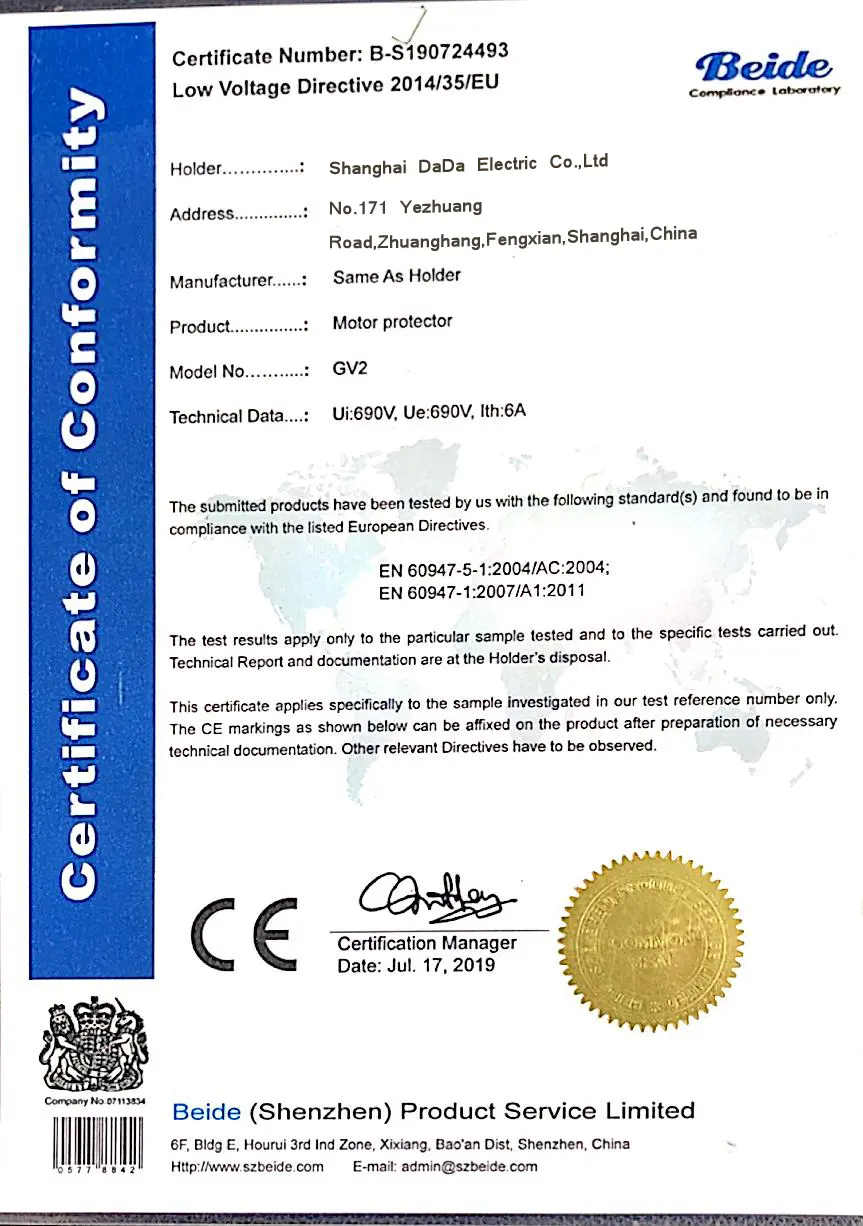

Sertifisering: CE

Poler: 2P (ideelt for enfasemotorer eller som del av 3-fase beskyttelsessett)

Innstilling av strømområde: 0,1A – 32A (justerbar via skive)

Rammevurdering: 32A

Nominell driftsspenning: 690V AC

Nominell isolasjonsspenning (Ui): 690V

Impulsmotstandsspenning (Uimp): 6000V

Driftsfrekvens: 50/60Hz

Tripklasse: 10A (standard for generelle motorer)

Beskyttelsesfunksjoner:

★ Termisk overbelastningsbeskyttelse

★ Kortslutningsbeskyttelse

★ Fasetapsbeskyttelse* (*ved bruk i 3-polet konfigurasjon eller koordinert sett)

★  Isolasjonsfunksjon (synlig brudd)

★ Innebygd temperaturkompensasjon

Mekanisk levetid: 110 000 operasjoner

Elektrisk levetid (AC-3, 400V): 110 000 operasjoner

Tiltrekkingsmoment: 1,7 N·m

Driftstype: Trykknapp PÅ/AV med tydelig turindikator

Montering: 35mm DIN-skinne

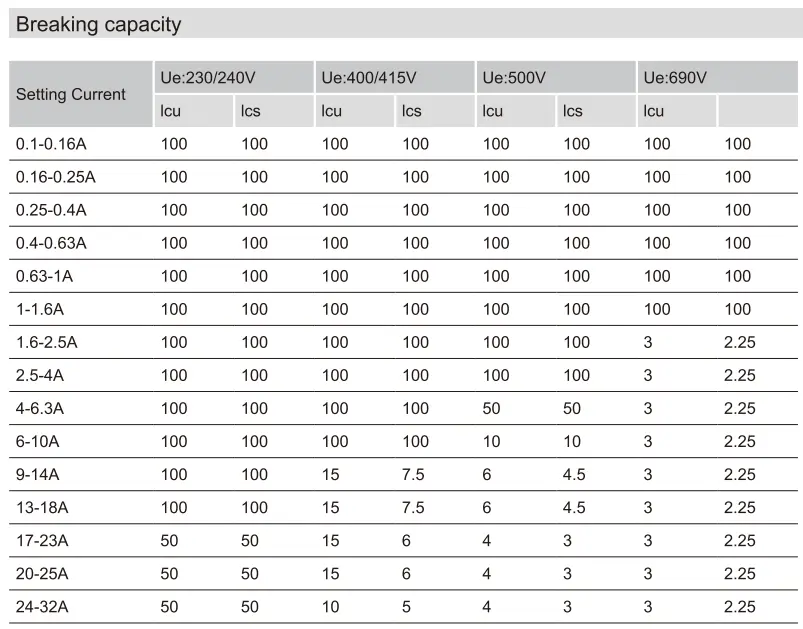

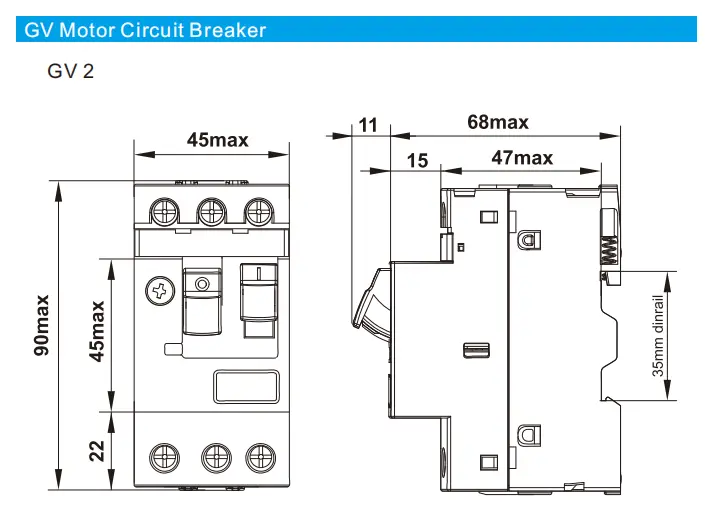

Teknisk datablad

Hvorfor velge CDADA GV2 2P Motor Protection Circuit Breaker?

★ Alt-i-ett motorbeskyttelse

Kombinerer strømbryter + termisk overbelastningsrelé + isolator - eliminerer behovet for separate komponenter.

★ Presisjon og stabilitet

Temperaturkompensert mekanisme sikrer konsekvent tripping uavhengig av omgivelsesendringer (f.eks. varme verksteder eller kalde kjellere).

★ Høy holdbarhet

110 000 mekaniske/elektriske sykluser – overgår mange konkurrenter når det gjelder langsiktig pålitelighet.

★ Plassbesparende 2P-design

Ideell for kompakte kontrollpaneler, OEM-maskiner og ettermonteringsprosjekter der paneleiendom er begrenset.

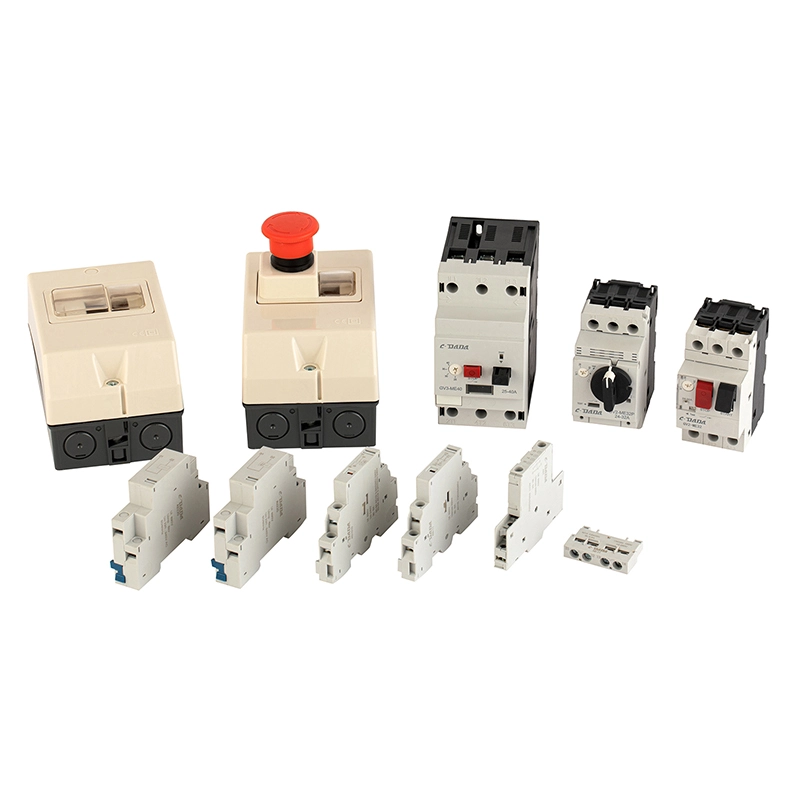

★ Fullt tilbehørsøkosystem

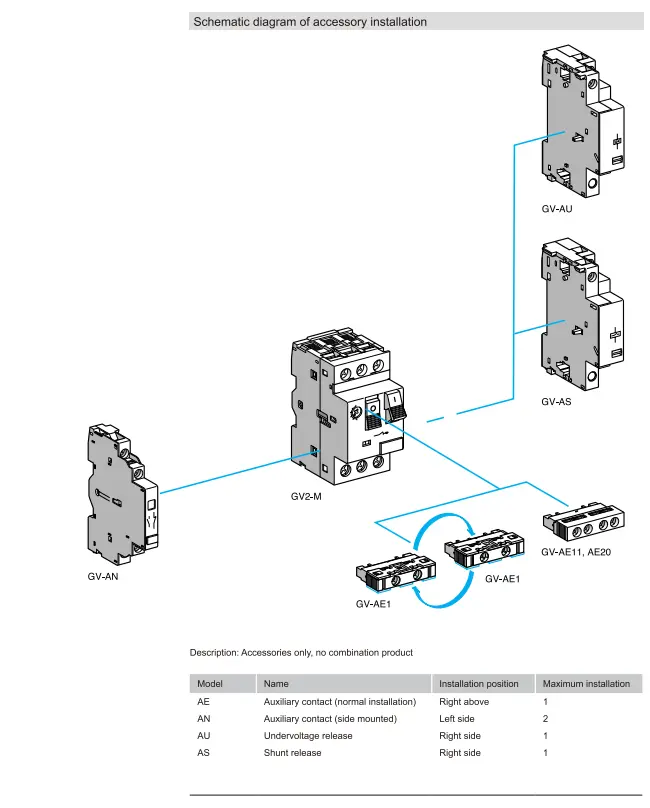

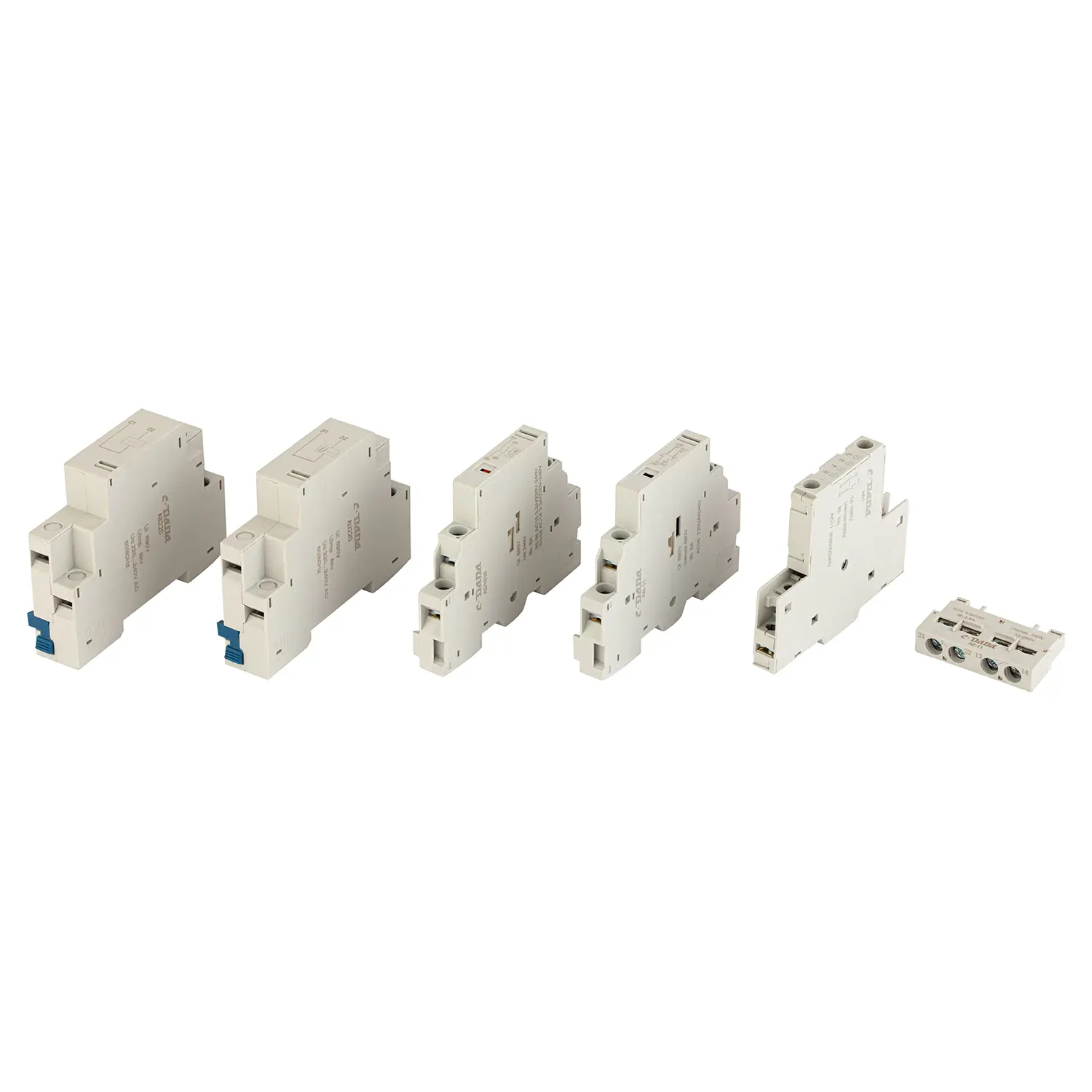

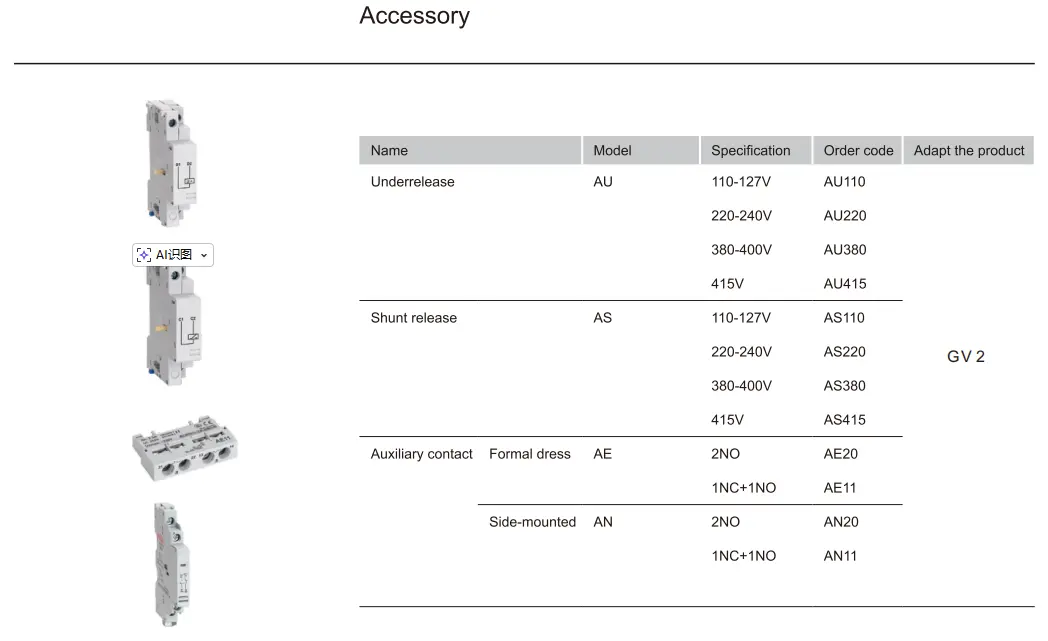

Støtter AE (foran auxiliary), AN (side auxiliary), AU (underspenningsfrigjøring), AS (shunt trip) – muliggjør fjernsignalering, automatisk avstenging eller PLS-integrasjon.

★  Global samsvar

CE-sertifisert med 690V-klassifisering – egnet for europeiske, asiatiske, afrikanske og latinamerikanske markeder.

★ Konsistens sikres gjennom automatisert produksjonsutstyr, standardiserte driftsprosedyrer, streng innkommende materialinspeksjon, prosesstesting og endelig 100 % funksjonell testing for kritiske parametere.

Typiske applikasjoner

Enfasemotorer: Pumper, garasjeportåpnere, små kompressorer

OEM-maskineri: Pakkemaskiner, matforedlingsutstyr

HVAC-systemer: Viftekonvektorer, små kjølere

Bygningsautomatisering: Heishjelpemidler, ventilasjonskontroller

Ettermonteringsprosjekter: Bytte av sikringer + termiske reléer med integrert MPCB

Ofte stilte spørsmål

Q1: Hva er forskjellen mellom en MPCB og en standard kretsbryter?

A1: En Motor Protection Circuit Breaker (MPCB) som GV2 gir:

● Justerbar termisk overbelastningsbeskyttelse (tilpasset motor FLC)

● Magnetisk kortslutningsbeskyttelse

● Deteksjon av fasetap (i 3P-versjoner)

● Isolasjonsfunksjon

→ Standard MCB-er tilbyr kun kortslutnings- og fast overbelastningsbeskyttelse – ikke motoroptimalisert.

Q2: Kan en 2P GV2 beskytte en 3-fase motor?

A2: Ikke alene. For 3-fasemotorer trenger du tre GV2-enheter (en per fase) koordinert sammen, eller bruk en 3P MPCB. Imidlertid er 2P GV2 perfekt for enfasemotorer eller kontrollkretser.

Q3: Hva betyr "Trip Class 10A"?

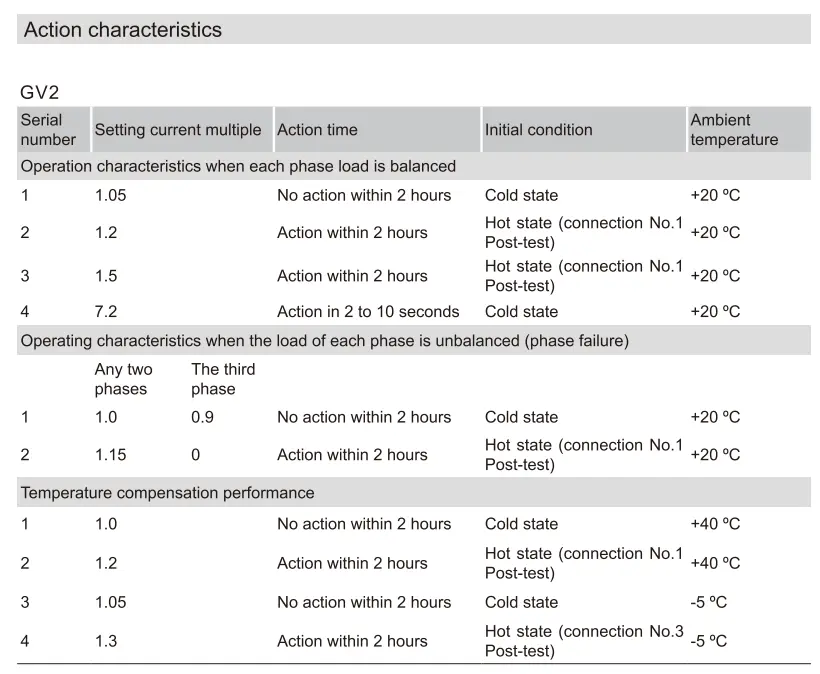

A3: Den definerer hvor raskt bryteren utløses under overbelastning. Klasse 10A betyr at den vil utløse innen 10 sekunder ved 7,2× innstillingsstrøm – ideell for standard ekorn-burmotorer uten høyt startmoment.

Q4: Kompenserer det virkelig for temperatur?

A4: Ja! Den bimetalliske stripen er termisk kompensert, slik at utløsningen forblir nøyaktig enten den er installert i et 0°C lager eller 50°C kabinett.

Spørsmål 5: Hvorfor velge CDADA GV2 fremfor andre merker?

A5: CDADA tilbyr:

● Ekte CE-sertifisering med testrapporter

● Automatisert produksjon → konsekvent kvalitet og lav defektrate

● Full tilbehørskompatibilitet (AE/AN/AU/AS)

● Konkurransedyktige priser for OEM-er og distributører

● Rask teknisk støtte og dokumentasjon på engelsk
