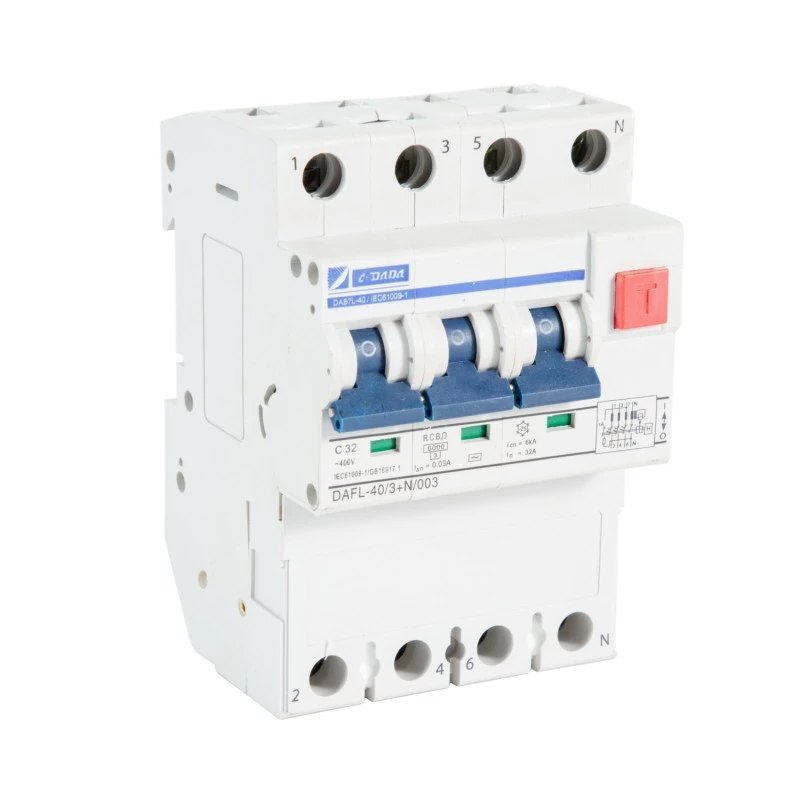

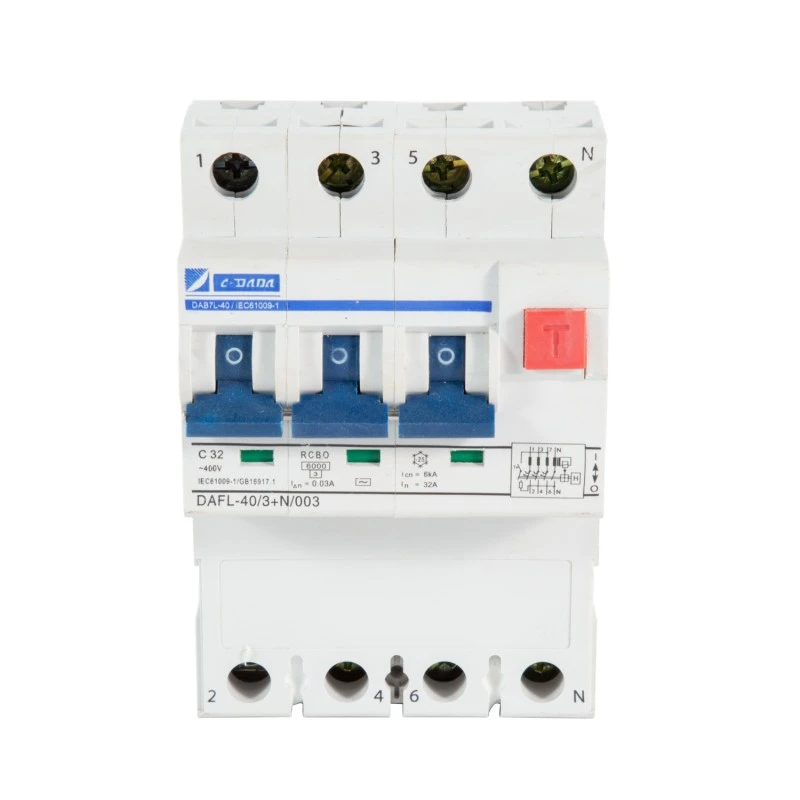

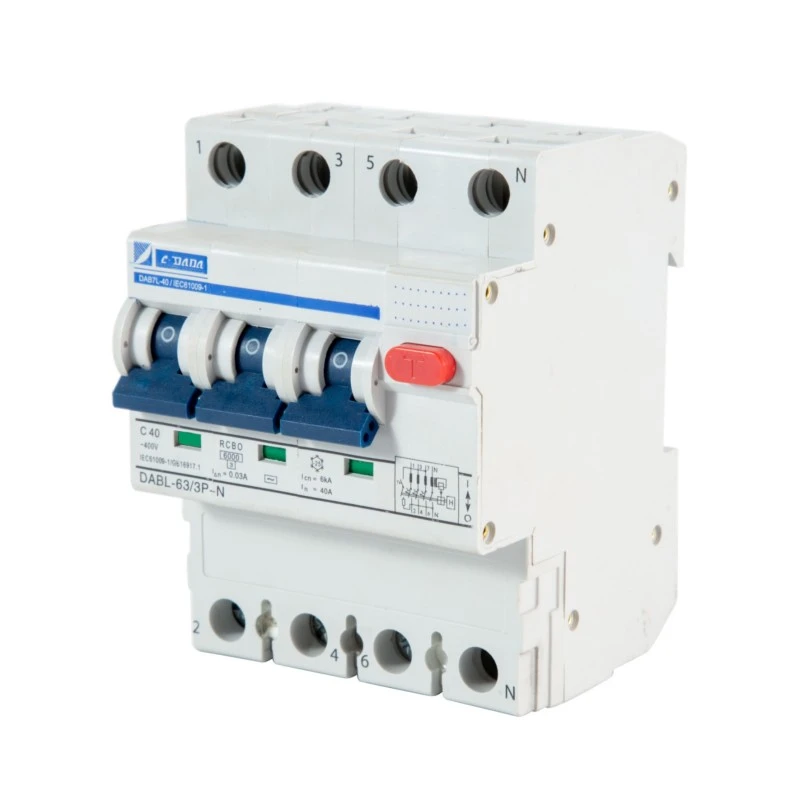

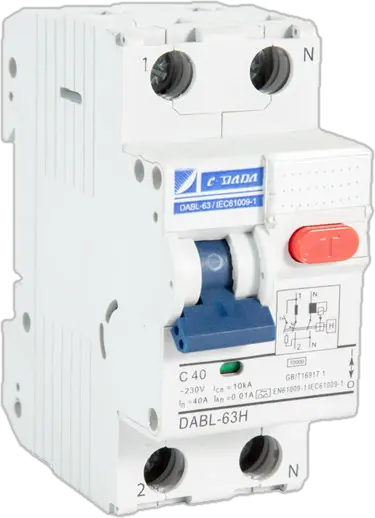

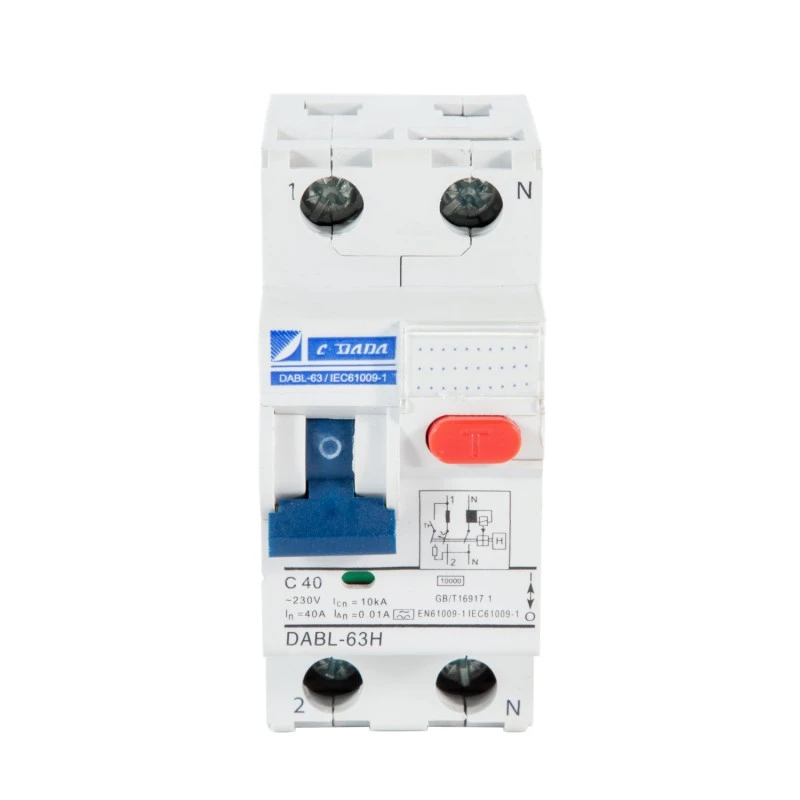

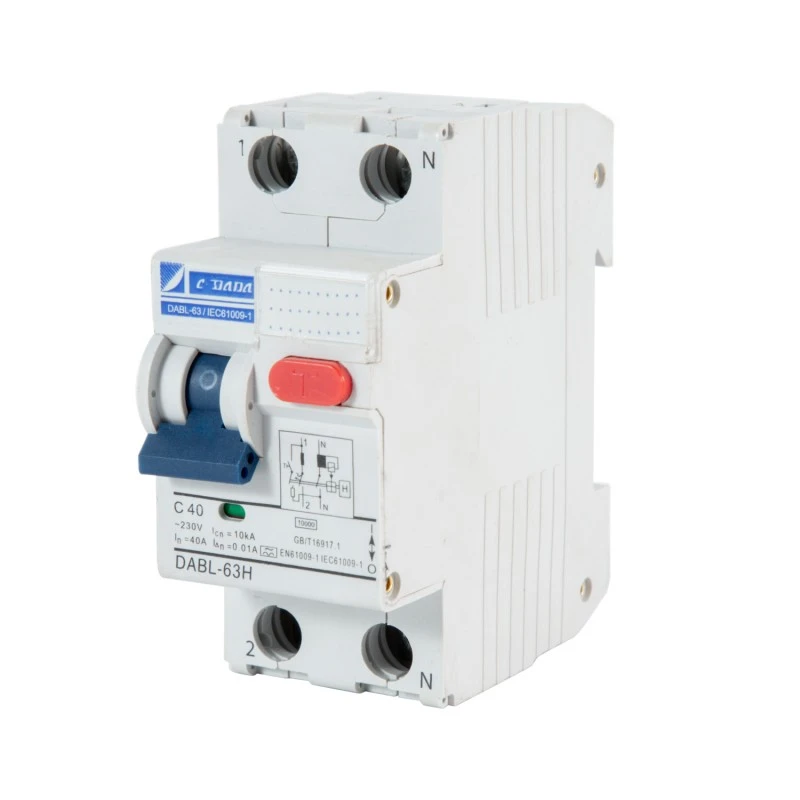

2P 4P Elektromagnetisk RCBO

For kompromissløs sikkerhet i miljøer hvor strømpålitelighet er usikker, tilbyr Shanghai DADA Electric CO., LTD. presenterer CDADA DABF-63 2P 4P Electromagnetic RCBO en ekte 2P/4P elektromagnetisk reststrømbryter med overstrømsbeskyttelse som fungerer uten noen elektroniske komponenter eller ekstern strømforsyning. Denne RCBOen er designet i henhold til IEC-standarder og gir tre viktige beskyttelser i én enhet:

★ Forebygging av elektrisk støt (via 30mA gjenværende strømdeteksjon),

★ Overbelastningsbeskyttelse (termisk mekanisme),

★ Kortslutningsavbrudd (magnetisk utløsning, 6kA).

Anbefalt for utendørs stikkontakter, garasjer, kjellere og landlige installasjoner, fortsetter DABF-63 å fungere selv om nøytral går tapt, spenning kollapser eller under strømbrudd – en kritisk fordel i forhold til elektroniske alternativer. Med en uavhengig kontaktposisjonsindikator, –25°C til +40°C driftsområde, og robust terminaldesign, leverer den feilsikker ytelse der det betyr mest.

Nøkkelspesifikasjoner

Modell: DABF-63-serien

Type: Elektromagnetisk RCBO (ingen elektronikk, ingen hjelpestrøm kreves)

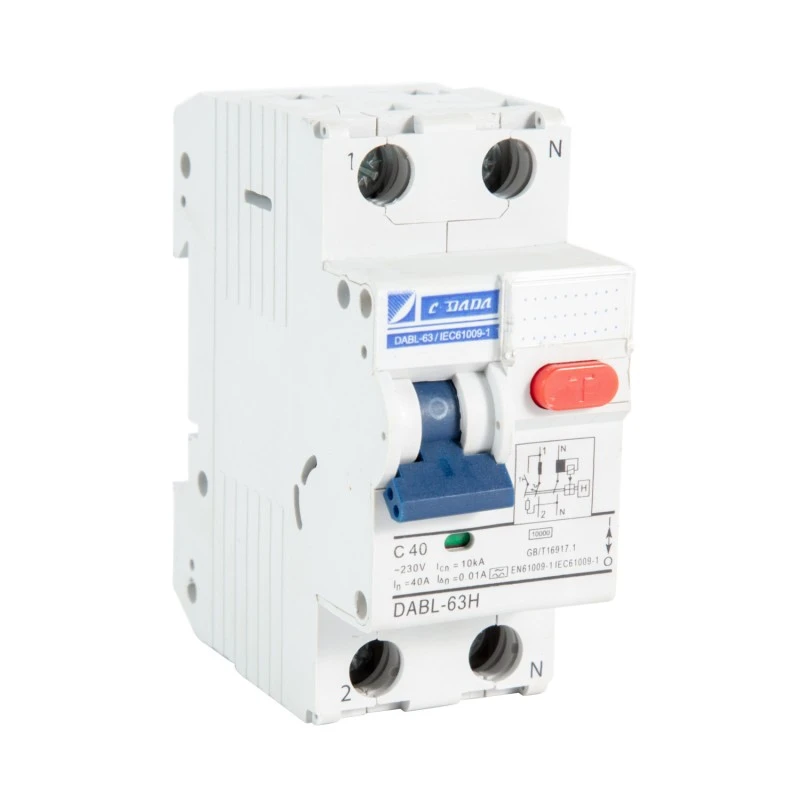

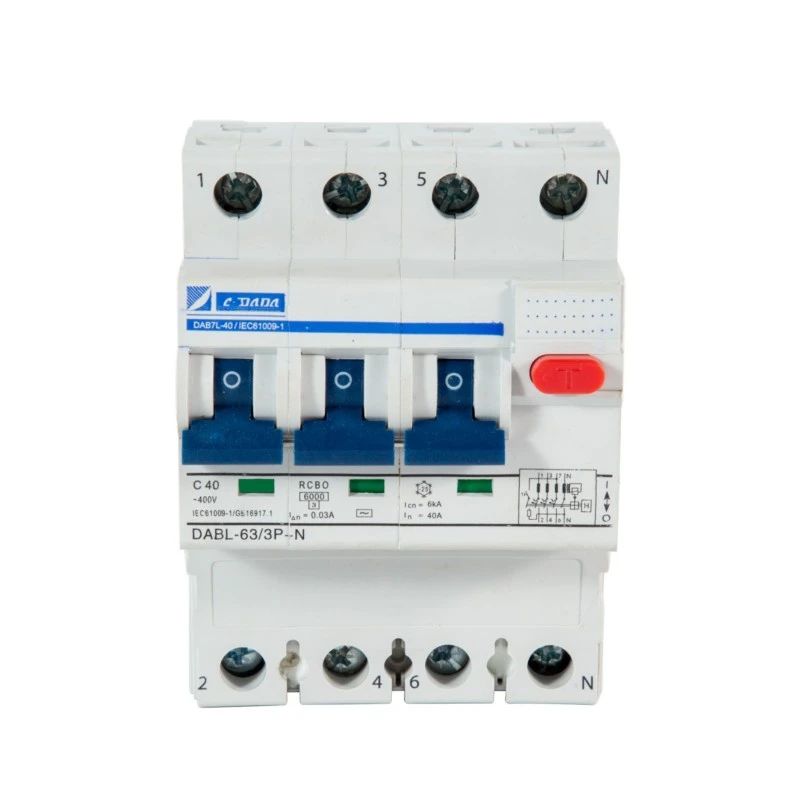

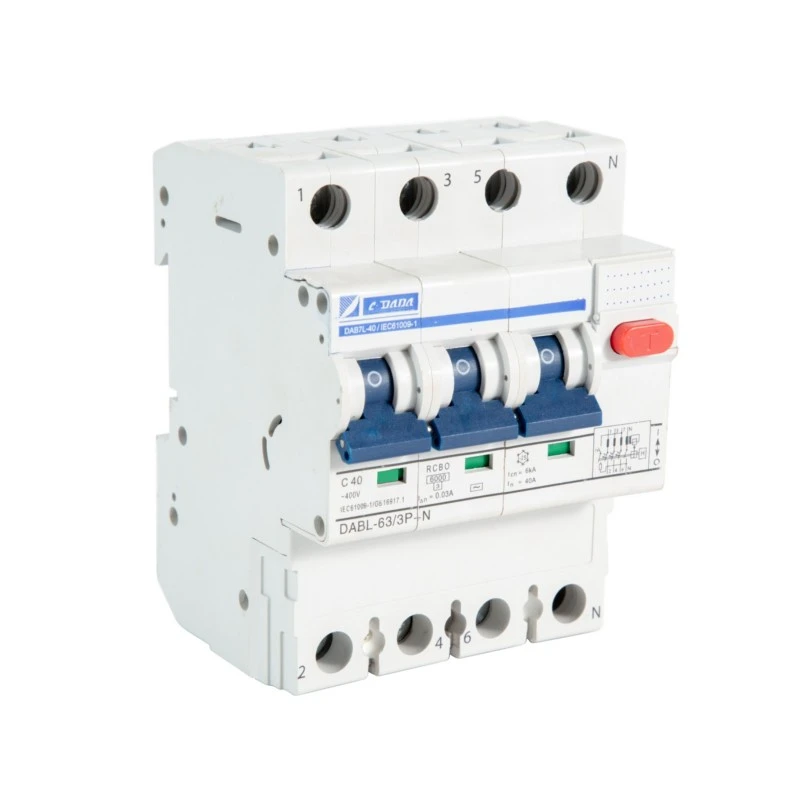

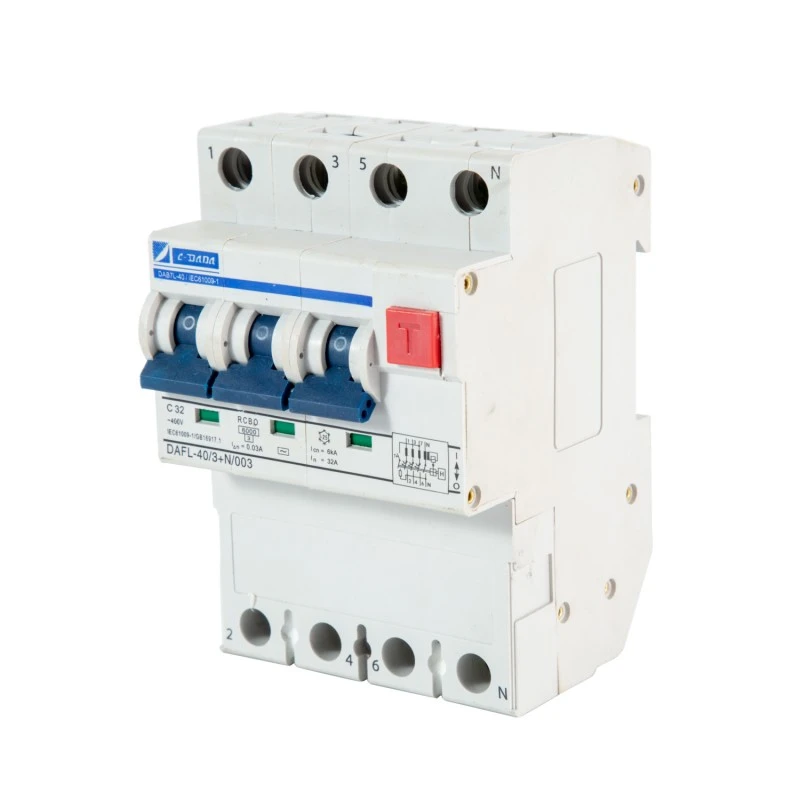

Poler: 2P (1+N) eller 4P (3+N)

Nominell strøm (inn): 6–63A (typisk rekkevidde basert på DAB7-plattform)

Restfølsomhet (I△n): 30mA (standard for personlig beskyttelse; 100mA valgfritt)

Ikke-utløsende strøm: 0,5 × I△n

Turtid ved I△n: ≤ 0,1s

Brytekapasitet: 6kA

Beskyttelsesfunksjoner:

Reststrøm (lekkasje) – elektromagnetisk sensing

★ Overbelastning – bimetall termisk

★ Kortslutning – magnetisk utløsning

★ Driftstemperatur: –25°C til +40°C

Montering: 2-moduls bredde på 35mm DIN-skinne

Nøkkelfunksjoner:

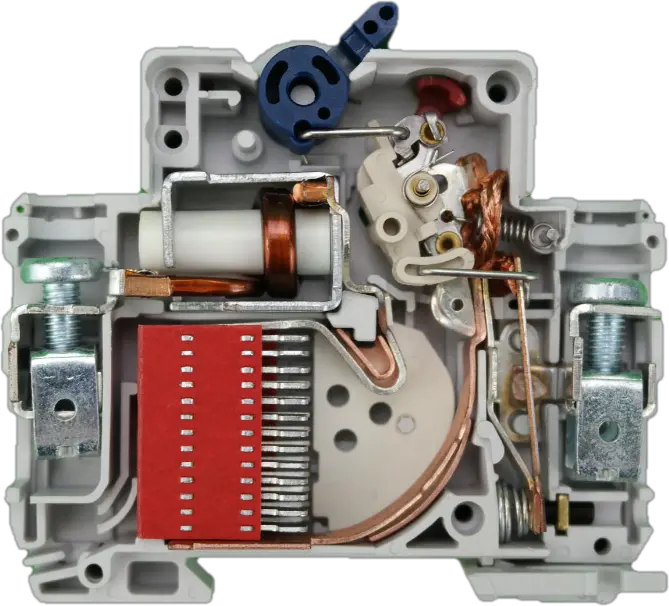

★ Ren elektromagnetisk differensialmekanisme

★ Uavhengig kontaktposisjonsindikator (sann PÅ/AV/turstatus)

★ "TEST"-knapp for månedlig funksjonssjekk

★ Utskårne terminalklemmer → lavere termisk tap, sterkere grep

★ Sølvbærende kontakter → høy holdbarhet, lav motstand

★ Tverrfunksjonelle skruer (+/–) → enkel installasjon

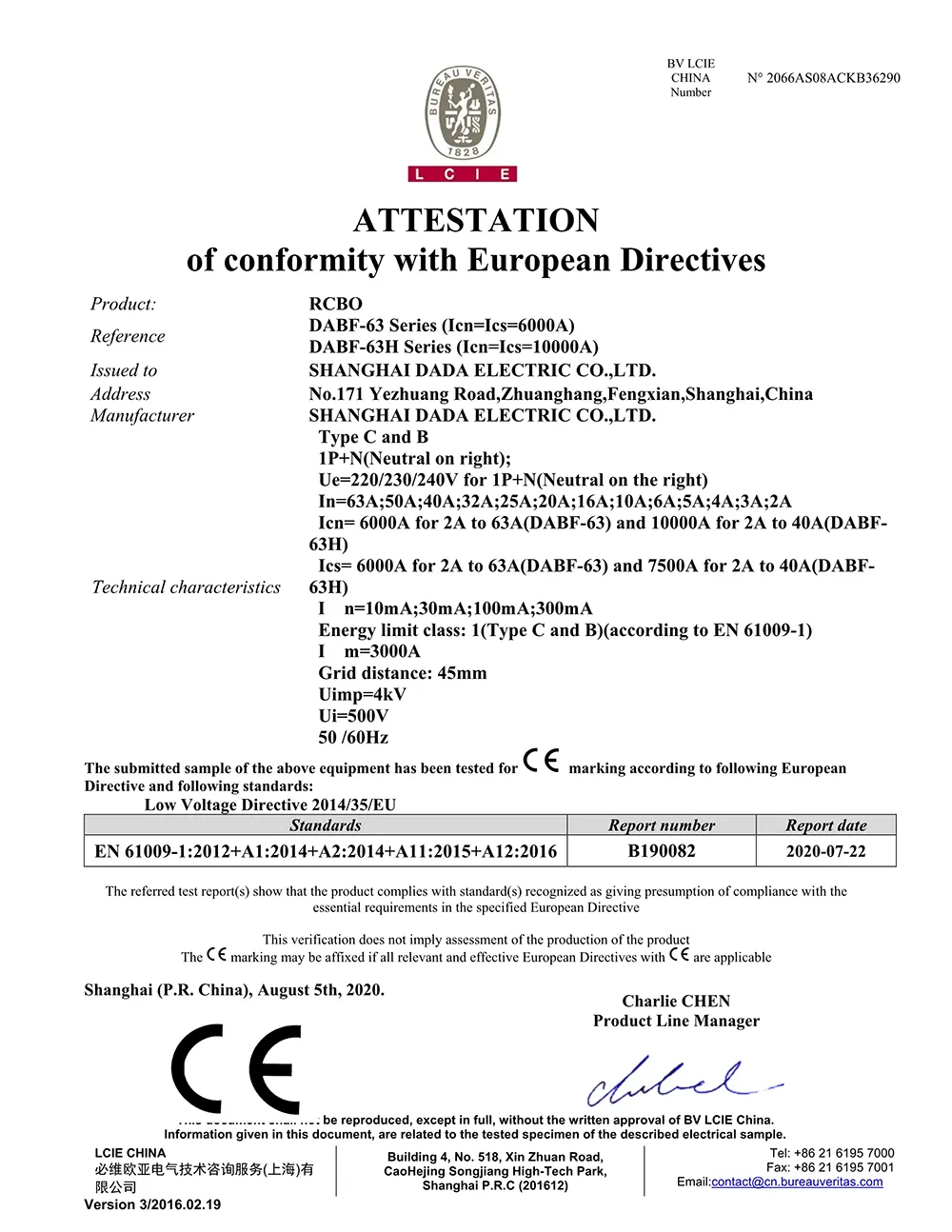

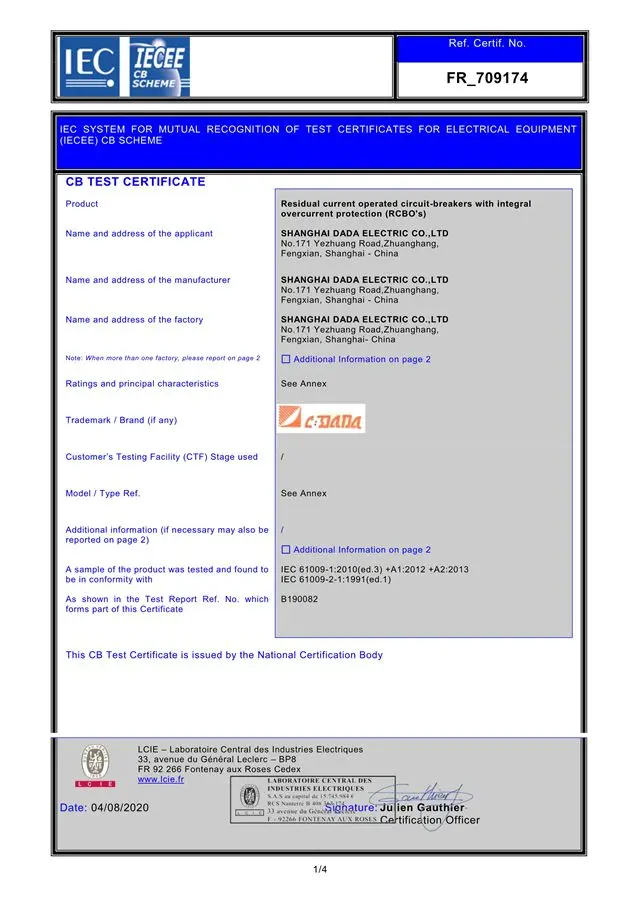

★ Sertifiseringer: CE, CB (RoHS-kompatible materialer)

Hvorfor velge CDADA elektromagnetisk RCBO?

★ Fungerer uten strøm – noensinne

I motsetning til elektroniske RCBO-er, krever vår 2P 4P elektromagnetiske RCBO ingen nettspenning for å oppdage lekkasje – noe som sikrer beskyttelse under nøytral feil, utbrudd eller fullstendige strømbrudd.

★ Ideell for tøffe eller eksterne steder

Perfekt for landlige områder, byggeplasser, gårder, tunneler og regioner med ustabile rutenett der elektroniske enheter kan fungere feil.

★ Iboende Fail-Safe

Ingen halvledere = ingen aldring, ingen programvarefeil, ingen EMI-følsomhet. Bare bevist elektromagnetisk fysikk.

★ Slett operativ status

Den uavhengige kontaktindikatoren viser faktisk kontakttilstand – kritisk for vedlikeholds- og sikkerhetsrevisjoner.

★ Kompakt og pålitelig

2-modulstørrelse sparer panelplass, mens sølvlegeringskontakter og robuste terminaler sikrer lang levetid.

★ Global Compliance

Sertifisert i henhold til IEC-, CE- og CB-standarder – klarert for eksport og internasjonale prosjekter.

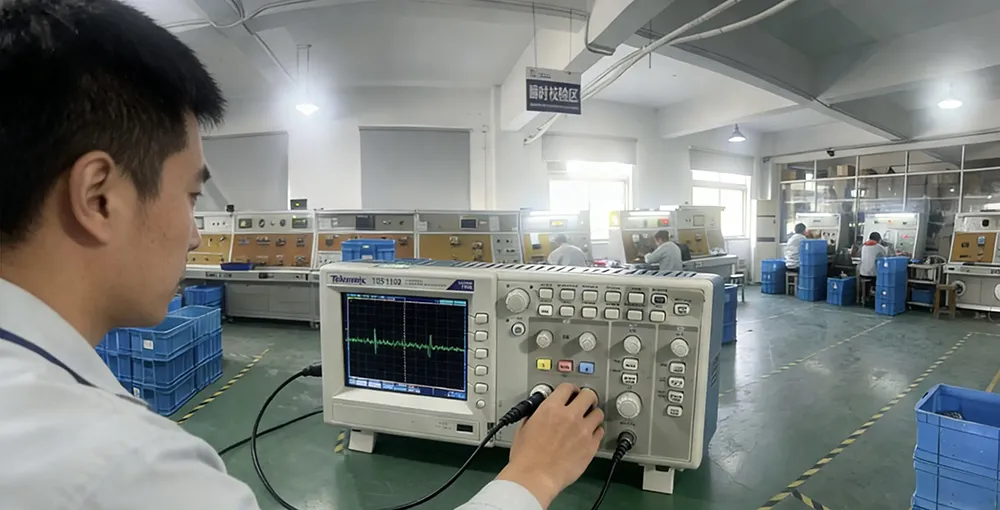

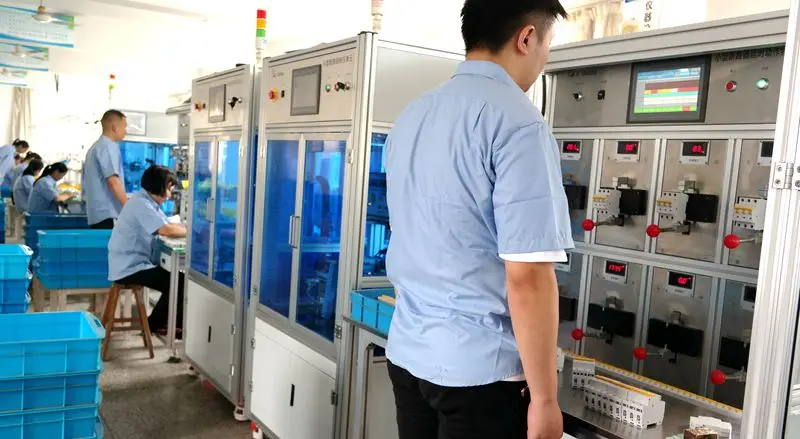

★ Siden det er vår policy å 100 % inspisere alle produkter som forlater anlegget vårt, kan vi garantere med absolutt sikkerhet at produktet er funksjonelt 100 % nøyaktig før det forlater anlegget vårt.

★ Vi vil fortsette å bygge vår teknologiske ekspertise ved å investere i utstyr, prosesser, mennesker og sertifiseringer som vil gjenspeiles i vårt produkt og til slutt i vår kundetilfredshet.

Typiske applikasjoner

Landlige elektrifiseringsprosjekter

Utendørs stikkontakter og EV-ladepunkter (grunnlag)

Garasjer, kjellere og verksteder (fuktige, kalde omgivelser)

TT jordingssystemer (der nøytral integritet er dårlig)

Reservekretser og nødpaneler

Ofte stilte spørsmål

Q1: Hva er forskjellen mellom elektroniske og elektromagnetiske RCBOer?

A1:

Q2: Gir denne RCBO overspenningsbeskyttelse?

A2: Nei. Ekte elektromagnetiske RCBO-er inkluderer ikke varistorer eller overspenningsdemping – de krever elektroniske komponenter. Hvis overspenningsvern er nødvendig, parer du den med en separat SPD (overspenningsbeskyttelsesenhet).

Q3: Er 30mA tilstrekkelig for personlig støtbeskyttelse?

A3: Ja. 30mA er IEC-standardterskelen for livreddende beskyttelse mot direkte kontakt i bolig- og kommersielle kretser.

Q4: Kan det brukes som hovedinntektsbeskyttelse?

A4: Ja – med 6kA brytekapasitet kan DABF-63 tjene som innkommende beskyttelse i små fordelingstavler, spesielt i TT-systemer.

Q5: Hvorfor velge CDADA for elektromagnetisk RCBO?

A5: CDADA tilbyr:

● Ekte elektromagnetisk design (ingen skjult elektronikk)

● Ekte 0V-driftsevne

● 2-moduls kompakt størrelse – sjelden for elektromagnetiske typer

● Uavhengig kontaktindikator for sikkerhetsverifisering

● Globale sertifiseringer (CE/CB) og OEM-klar støtte
