MCB Alarm og hjelpekontakt

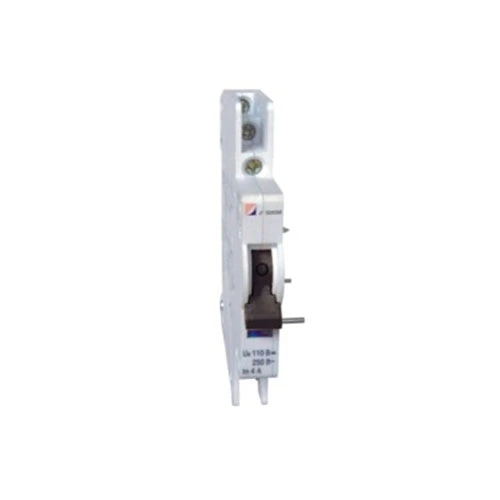

CDADA er en produsent og leverandør med 40+ års erfaring, vi har sett for mange prosjekter der paneloperatører savner en utløst bryter – helt til det er for sent. Det er derfor vi designet CDADA MCB Alarm and Auxiliary Contact (DAB7-FL): en smart, plassbesparende løsning som gir deg to kritiske signaler i én modul – bryterposisjon (PÅ/AV) og utløsningsårsak (overbelastning/kortslutning).

Vårt råd: Hvis kontrollsystemet ditt trenger å skille mellom manuell av og en feilutløsning, er dette tilbehøret du må spesifisere. Standard hjelpekontakter alene kan ikke se forskjellen – men våre kan.

Dobbel funksjonsdesign: én modul, to signaler

CDADA MCB Alarm & Auxiliary Contact har to uavhengige overføringskontakter med en smart mekanisk velger:

★ Gul indikator ved "A": Begge kontaktene fungerer som hjelpekontakter → signal MCB PÅ/AV-tilstand

★ Gul indikator ved "AL":

★ Venstre kontakt = Auxiliary (PÅ/AV-status)

★ Høyre kontakt = Alarm (aktiveres kun når MCB utløses på grunn av feil)

★ Dette betyr at du kan koble:

★ Et grønt lys for å vise "strøm på"

★ Et rødt lys eller PLS-inngang for å utløse "feilalarm"

★ Alt fra én enkelt tilleggsmodul på din DAB7-63 MCB.

Tekniske spesifikasjoner

Viktig: Dette tilbehøret kan ikke brukes frittstående – det må monteres direkte på en DAB7-63 MCB.

Installasjonsveiledning (fra våre feltingeniører)

★ Følg disse trinnene for sikker og pålitelig drift:

★ Slå AV kretsen før installasjon.

★ Skyv DAB7-FL-modulen inn på venstre side av DAB7-63 MCB til den klikker.

★ Fest med medfølgende dobbeltsidig tape (for vibrasjonsmotstand).

★ Koble ledninger til de 4 terminalene (2 per kontaktgruppe):

★ Bruk venstre par for hjelpe (status)

★ Bruk riktig par for alarm (reisedeksjon)

★ Sett den gule velgeren til “AL” hvis du trenger feilalarmfunksjonalitet.

★ Test: Utløs MCB manuelt – bare alarmkontakten skal endre tilstand under en feilutløsning.

★ Pro Tips: Merk ledningene tydelig! Mange teknikere forveksler hjelpe- og alarmsignaler under igangkjøring.

Når bør du bruke denne i stedet for en standard hjelpekontakt?

Typiske bruksområder:

★ Datasenter PDU-overvåking

★ Solcellekombinasjonsbokser

★ Industrielle kontrollpaneler

★ Byggestyringssystemer (BMS)

★ Elevator or HVAC safety circuits

Ofte stilte spørsmål

Q1: Kan jeg bruke dette på ikke-CDADA MCBer?

A1: Nei. DAB7-FL er mekanisk og dimensjonalt utformet kun for CDADA DAB7-63 brytere. Den passer ikke til Schneider, ABB eller Siemens MCB-er.

Q2: Hvordan fungerer alarmkontakten egentlig?

A2: Inne i MCB beveger en utløserlåsmekanisme seg annerledes under en termisk/magnetisk feilutløsning sammenlignet med en manuell utkobling. DAB7-FL oppdager denne mekaniske forskjellen og aktiverer alarmkontakten kun ved reelle feil.

Q3: Trenger jeg at begge kontaktene er kablet?

A3: Ikke nødvendigvis. Du kan bruke bare hjelpeenheten, bare alarmen eller begge deler – avhengig av kontrolllogikken din. Modulen gir deg fleksibilitet.

Q4: Er det egnet for DC-solenergiapplikasjoner?

A4: Ja! Med en DC-12-klassifisering på 110V/0,5A, er den ideell for overvåking av solstrenger der du trenger å oppdage PV-array-feil eksternt.

Spørsmål 5: Hvorfor velge CDADA fremfor generiske merker?

A5: Fordi vi tilbyr:

● Ekte feildiskriminering (ikke bare posisjonsføling)

● Sømløs integrasjon med DAB7 MCB-er – ingen adapterplater

● Fabrikktestet mekanisk kobling – ingen slark eller tapte signaler

● Tydelig visuell indikator (gult flagg) for feltverifisering

● Globale sertifiseringer (CE, CB, RoHS) for problemfrie prosjekter

Sluttnotat fra CDADA R&D

In modern electrical systems, ‘on/off’ isn’t enough—you need intelligence. Our MCB Alarm & Auxiliary Contact turns a simple breaker into a diagnostic node, helping you build smarter, safer panels. And because it’s made by the same team that designs the MCB, you get perfect synergy—no guesswork.” — CDADA produktutviklingsteam

Klar til å bestille? Vi tilbyr:

● Masserabatter for panelbyggere

● Forhåndsmonterte MCB + DAB7-FL-enheter (spar arbeid)

● Gratis koblingsskjemaer og PLS-logikkeksempler
